电气保护继电器或保护继电器的类型

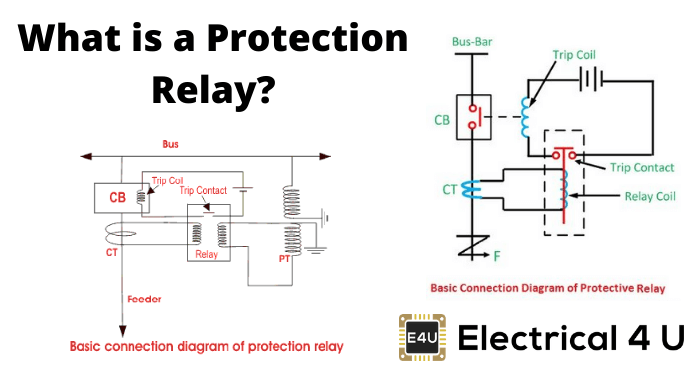

保护继电器的定义

继电器是一种自动检测异常情况的装置电路并关闭其联系人。这些联系人依次关闭并完成断路器跳闸线圈电路因此使断路器跳闸，将电路的故障部分与健康电路的其余部分断开。

现在让我们在一些与保护继电器相关的条款中讨论。
拾取级别的动力信号：

致动量的值（电压或电流），其上高于该阈值，继电器启动的阈值。

当作动量增大时，继电器线圈的电磁效应增大，超过一定的作动量时，继电器的运动机构才开始运动。

重置水平:
的价值当前的要么电压在此之下继电器打开它的触点并回到原来的位置。

继电器的操作时间：
继电器的运动机构(例如转盘)在刚超过执行量的拾取水平时就开始运动，并最终在行程结束时闭合继电器触点。从动作量超过拾取值的瞬间到继电器触点闭合的瞬间所经过的时间。

重置继电器的时间：
从动作量小于复位值的瞬间到继电器触点恢复正常位置的瞬间所经过的时间。

接收到继电器：
只要由继电器看到的距离小于预先指定的阻抗，距离继电器就会运行。继电器中的致动阻抗是距离保护继电器中距离的函数。这种阻抗或相应的距离称为继电器的范围。

电力系统保护继电器可以分为不同类型的继电器。

继电器的类型

保护继电器的类型主要根据其特性、逻辑、执行参数和运行机理来确定。

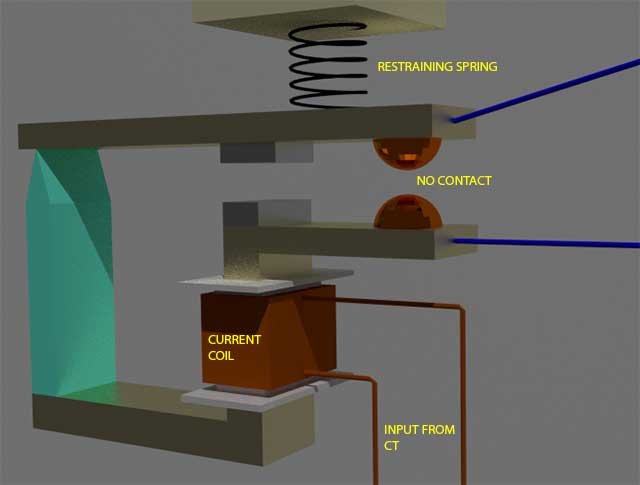

基于操作机制保护继电器可以分类为电磁继电器，静电继电器和机械继电器。实际上，继电器只不过是一个或多个开放或封闭触点的组合。这些全部或一些特定的接触者在将致动参数应用于继电器时改变其状态。这意味着开放触点变得闭合，闭合触点变得开放。在电磁继电器中，通过螺线管的电磁作用来完成继电器触点的这些闭合和打开。

在机械继电器中，继电器触点的闭合和断开是通过不同档位系统的机械位移来完成的。

在静态继电器中，它主要由半导体开关等晶闸管。在数字继电器上和关闭状态可以称为1和0状态。

基于特点，保护继电器可以分类为：

1. 确定时间继电器
2. 逆时间继电器具有明确的最短时间（IDMT）
3. 瞬时继电器。
4. IDMT本月。
5. 步进特征。
6. 程控交换机。
7. 电压抑制过电流继电器。

基于逻辑的保护继电器可以分类为 -

1. 微分。
2. 不平衡。
3. 中性流离失所。
4. 定向。
5. 限制接地故障。
6. 在稀释。
7. 距离计划。
8. 母线保护。
9. 逆功率继电器。
10. 激发的损失。
11. 负相序列继电器等

按动作参数可将保护继电器分类为-型

1. 电流继电器。
2. 电压继电器。
3. 频率继电器。
4. 电源继电器等

根据应用，保护继电器可分为-类

1. 主要的继电器。
2. 备份继电器。

一次继电保护或一次保护继电保护是电力系统保护的第一线备用继电器仅当故障期间主继电器未能操作时才运行。因此，备份继电器的动作比主继电器慢。由于以下任何原因，任何继电器都可能无法操作，

1. 保护继电器本身有缺陷。
2. 继电器的直流跳闸电压不可用。
3. 从继电器面板到断路器的跳闸引线断开。
4. 断路器的跳闸线圈断开或有故障。
5. 来自的电流或电压信号电流变压器(CTs)或潜在的变形金刚（PTS）分别不可用。

由于备份继电器仅在主继电器发生故障时运行，备份保护继电器不应具有初级保护继电器的任何内容。
机械继电器的一些例子是：

1. 热量
   • OT脱扣(油温脱扣)
   • WT脱扣(绕组温度脱扣)
   • 轴承温度跳闸等。
2. 浮子式
   • 布赫兹
   • OSR
   • 减压阀
   • 水位控制等。
3. 压力开关。
4. 机械互锁。
5. 极差异继电器。

列出不同的保护继电器用于不同的电力系统设备保护

现在让我们看看不同的电力系统设备保护方案中使用不同的保护继电器。

传输与配送线路保护的继电器

变压器保护继电器

关于变压器保护应记住的几点

1. 没有Buchholz继电器适用于容量小于500kva的变压器。
2. 1500kva以下的变压器应该只有角隙保护。
3. 1500 kVA以上的变压器和33 / 11kV比率的高达8000 kVA在HV侧和单个LV断路器上有一个组控制断路器，如果有多个变压器，则为单独的LV断路器。
4. 变形金刚8000kva以上应有单独的高低压断路器。
5. 继电器在HV和LV上提供上述。
6. 在所有容量和电压等级的高压和低压变压器上提供LAs。
7. 在主跟随者方案运行时提供OLTC失步保护。
8. 风扇故障、水泵故障告警需要连接。
9. 接线箱报警，接线箱报警，接线箱报警(主油箱和接线箱)应连接。
