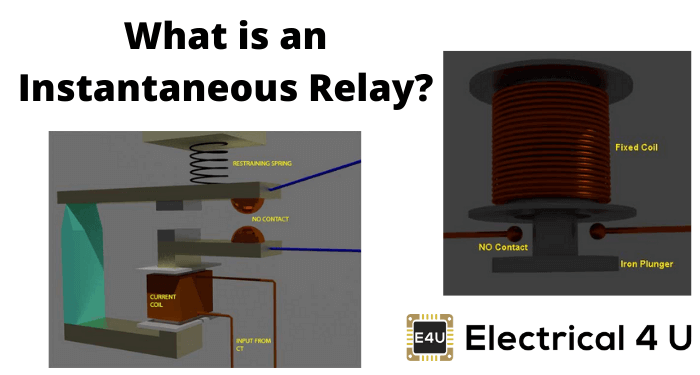

简单地电气继电器如上图所示。在这里，固定线圈从被保护电路馈电。当有当前的在固定线圈以上的拾起值，铁柱塞是如此吸引，它移动向上，使没有接触关闭。这个继电器的功能非常快。一旦固定线圈中的电流超过拾取值，继电器的常开(NO)触点就会闭合。这是一个最简单的例子瞬时继电器。因为理想情况下，在驱动电流穿过拾取电平的瞬间和闭合无触点的瞬间之间没有时间延迟。
瞬时继电器的定义
一个瞬时继电器是指没有故意提供时间延迟的情况。更具体地说，理想情况下不需要时间来操作继电器。虽然有一些不可避免的时间延误。
因为电流线圈是一个电感器时，线圈中的电流达到最大值会有一定的延迟。也有一些时间需要机械运动柱塞在继电器。这些时间延迟是瞬时继电器固有的，但没有其他时间延迟是故意增加的。这些继电器可以在0.1秒内操作。
瞬时继电器的例子
有很多类型的继电器可以被认为是瞬时继电器。例如，吸引电枢继电器，其中一个铁柱塞被一个电磁铁吸引以驱动继电器。当电磁铁的吸引力穿过它的拾取水平，铁柱塞开始向磁铁移动，并穿过继电器触点。电磁铁的磁性强度取决于当前的流动线圈导体。
另一种流行的瞬时继电器实例，为螺线管式继电器。当螺线管中的电流通过拾取值时，螺线管就会吸引一个铁柱塞，从而闭合继电器触点。
平衡束继电器也是一个众所周知的例子瞬时继电器。在这里，由于在继电器线圈中拾取电流，一个水平放置的电子束的平衡受到干扰。由于光束两端的力矩不相等，它开始对铰链旋转，并最终闭合继电器的触点。
