各种各样的互连有源和无源元件以规定的方式形成一条闭合路径称为an电路。在这个系统中电流可以从源端流向负载端，然后再返回到另一个终端的源端称为电路。理想的主要部分电路是:
- 电力来源将电力输送到电路，这些主要是发电机和电池
- 用来控制电力的控制装置主要是开关断路器,mbcs,电位计如设备等。
- 保护装置主要用于保护电路不受异常情况的影响电融合,MCB年代,开关设备系统。
- 导通路径电流从一个点到另一个点在电路中，这些主要是导线或导体。
- 负载。
因此,电压和当前的an的两个基本特征是什么电气元件。确定电路中任何元件的电压和电流的各种技术被称为电路分析。
在这个图中显示了一个简单的电路包含
因此，a当前的I，在电路中流动，a潜在的下降出现了V伏特电阻器。
电路的基本特性
- 电路总是一条闭合的路径。
- 一个电路总是至少包含一个能源，作为电子源。
- 电子元件包括不受控制的能源、电阻、电容器,电感器等。
- 在电路中，电子从负极流向正极。
- 常规的流动方向当前的是从正极到负极。
- 电流流过各种元件导致电位差。
电路类型
电路可以用三种不同的方法加以分类
- 开路
- 闭合电路
- 短路

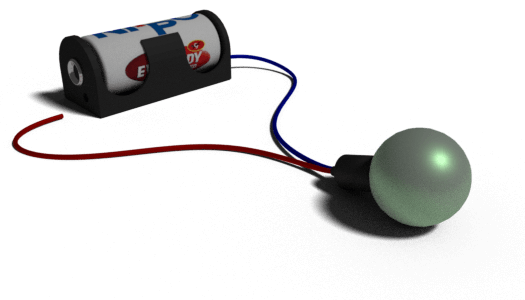

开路
如果由于断开电路的任何部分，如果没有电流通过电路，就称为打开电路。

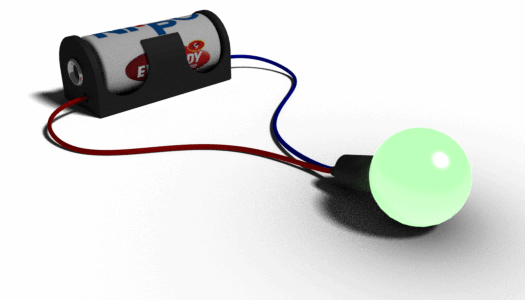

闭合电路
如果电路中没有断续，电流可以从一段流到另一段，那么这个电路就是这样的闭合电路。

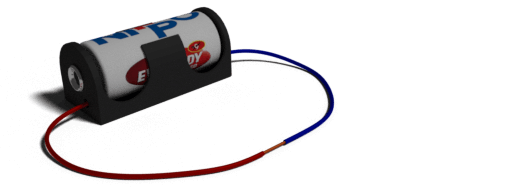

短路
如果两个或两个以上的相，一个或多个相与交流系统的接地或中性点，或直流系统的正负极导线或正负极导线直接接触或通过零阻抗路径连接在一起，则该电路称为短路的。
根据电路的结构特点，电路可以进一步分为以下两类:
- 串联电路
- 并联电路
- 串并联电路

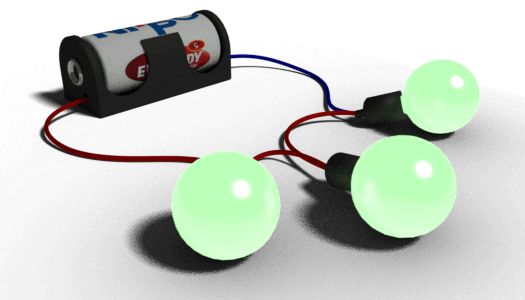

串联电路
当所有电路元件是一个接一个的尾到头的方式，由于只有一个通道的流动电流，那么电路被称为串联电路。的电路元素然后称为串联连接。在串联电路中，相同的电流流过所有串联起来的元件。

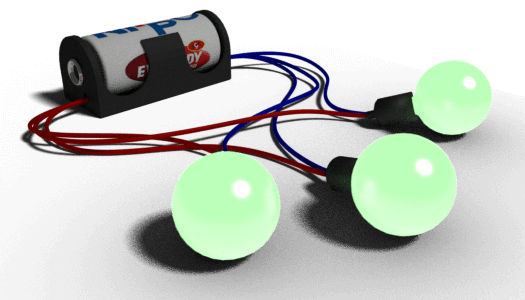

并联电路
如果组件以这样的方式连接电压降跨每个组件是相同的，那么它被称为并联电路。在并联电路的电压降每个元件之间的电流是相同的，但是流经每个元件的电流可能不同。总电流是流过每个元件的电流之和。
一个例子并联电路是房子的布线系统。如果其中一个电灯烧完后，电流仍然可以流过灯和电器的其余部分。
在并联电路中电压对所有元素都是一样的。
当电阻器是并联的:
求总数电阻将所有分量的电阻倒数相加，并取其和的倒数。
电感并联时:
电容器并联时:
的电容器并联起串联作用。并联电容器的总电容等于它们各自的电容之和。
串并联电路
一种电路，其中一些元件串联而另一些元件并联，这种电路叫做a串并联电路。大多数实用电路都是这样的串并联电路。一个很常见的例子是转子中导线的连接直流电机。
