布赫继电器在变压器|布赫继电器的操作和原理

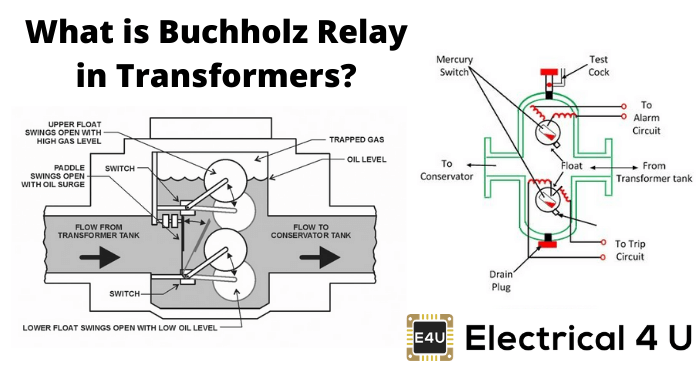

什么是布赫兹接力?

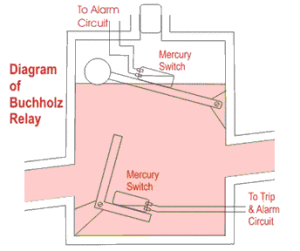

变压器中的布赫兹继电器从主油箱到主油箱的连接管是装油的容器吗油枕。它主要有两个要素。上端元素由一个浮点数组成。浮子附着在一个铰链上，这样它就可以根据油位上下移动气体继电器容器。

一个水银开关固定在浮子上。水银开关的校准因此取决于浮子的位置。下部元件由挡板和水银开关组成。这个板安装在入口(主油箱侧)前面的一个铰链上变压器中的布赫兹继电器这样，当油从高压进口进入继电器时，挡板和附在其上的水银开关的对齐将改变。

除了这些主要因素外，a气体继电器在顶部有气体释放袋。两个水银开关的电引线通过一个模压接线块取出。

布赫兹继电器工作原理

的布赫兹继电器工作原理很简单。气体继电器的功能是基于非常简单的机械现象。它是由机械驱动的。无论何时会有一个小变压器的内部故障等之间的绝缘故障,变压器的分解的核心,核心加热、绝缘变压器油分解在不同的碳氢化合物气体,二氧化碳和有限公司产生的气体由于变压器绝缘油的分解将积聚在上部气体容器造成的油位。

下面的视频展示了布赫兹接力的工作动画:

油位下降意味着浮子位置下降，从而使水银开关倾斜。这个水银开关的触点闭合，报警电路通电。有时由于主油箱漏油，会在布赫兹容器的上部积聚气泡，也会导致容器内的油位下降，报警电路会通电。通过收集继电器顶部的气体释放袋中积累的气体，并通过分析它们，可以预测故障的类型变压器。

更严重的故障类型，如相之间的短路或接地和水龙头更换设备的故障，伴随着油浪冲击挡板，导致较低元件的水银开关关闭。这个开关给断路器的跳闸电路通电断路器与变压器相关联，并立即将故障变压器与其它变压器隔离电力系统通过在变压器的低压和高压侧相互脱扣断路器来实现。这就是气体继电器的功能。

布赫继电器操作注意事项

的气体继电器操作可以在变压器没有任何故障的情况下启动。例如，当变压器加油时，空气可能与油一起进入继电器盖下积聚，从而造成布赫兹继电器误操作。

这就是为什么在继电器中安装了机械锁，这样当变压器油满时，就可以锁定水银开关的运动。这种机械锁也有助于防止在布赫兹继电器运输期间易碎玻璃灯泡和水银开关的不必要移动。

如果连接管中的油速度通过，而不是由于内部故障，足以绊倒浮子，则下部浮子也可能会误操作。这种情况会发生在外部短路的情况下，当过流通过绕组导致铜和油过热，并导致油膨胀。
