仪表变压器的定义

仪表变压器方法电流互感器和电压变压器用于使用电力用于测量和保护目的系统的踩下电流和电压的系统。实际上继电器用于保护和计量的仪表，不是为高电流和高电压设计的。

高电流或电压电力系统不能直接进入继电器和米。电流变压器缩小额定系统当前的1安培或5安培类似电压互感器降压系统电压为110伏。继电器和仪表一般设计为1安培，5安培和110伏特。

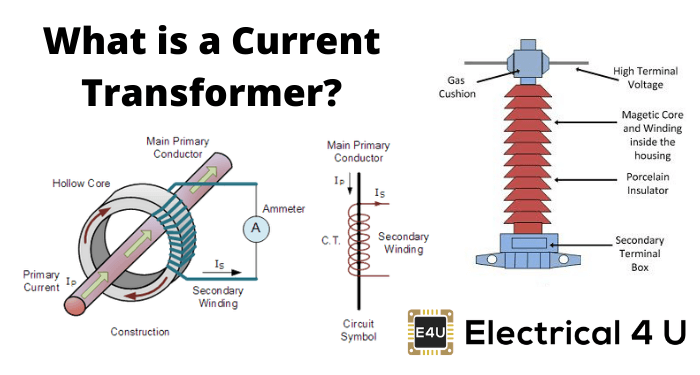

什么是当前变压器？

电流变压器（CT）是仪器变压器其中，二次电流基本上与初级电流成比例，并且通过理想的零度与其不同的相位不同。

CT精度等级或电流互感器等级

电流互感器与电流互感器类似电力变压器但在结构和操作原理上存在一定的差异。在正常工作范围内，一次电流和二次电流的比例精度是测量和指示的必要条件。通常的准确性电流互感器要求高达额定电流的125%;因为允许的系统电流必须低于额定电流的125%。

而是是可取的当前变压器铁心饱和后这个限制由于不必要的电气应力由于系统过电流可以阻止计量仪器连接到电流互感器的二次次级电流不超过所需的限制甚至一次电流的电流变压器上升到一个非常高的价值比它的评级。因此，工作范围内的精度是测量用电流互感器的主要标准。计量式电流互感器的精度程度用电流互感器来表示精度等级或者简单地电流互感器的类或者CT类。

但在保护的情况下，电流变压器可能与计量电流互感器的精度水平相同，尽管期望在高故障电流经过主机期间不饱和。

因此，保护电流互感器的核心设计成使得它不会饱和，用于长距离电流。如果核心的饱和度在初级电流的较低水平上，则初级电流的适当反射将不会缩放，因此连接到次级的继电器可能无法正常工作，并且保护系统损耗其可靠性。

假设，您有一个电流比率400/1a的电流变压器，其保护芯位于500a。如果电流互感器的初级电流变为1000，则次级电流仍然是1.25 a，因为二次电流不会由于饱和度为1.25 A后增加。如果执行竞争继电器CT的次级电路为1.5a，它不会在电源电路的所有均匀故障水平下操作为1000A。

保护电流互感器的精度可能不如计量电流互感器好，但也可以用电流互感器来表示精度等级或者简单地电流互感器的类或者CT类如计量电流的情况变压器但几点不同的方式。

电流变压器理论或CT

正如我们前面讨论的，CT的基本工作原理与电力变压器相同，但这里有一些不同。如果是电力变压器或其他通用变压器，一次电流随负载或二次电流变化。对于CT，一次电流为系统电流，一次电流或系统电流转换为CT二次电流，因此二次电流或负荷电流取决于电流互感器的一次电流。

在电力变压器中，如果负载断开，将只有励磁电流流过一次。电力变压器的初级部分从电源接收与次级变压器连接的负载成比例的电流。但在CT的情况下，一次是串联与电源线。所以流过原线的电流就是流过电力线的电流。

CT的初级电流不依赖于负载或负荷是否连接到次要，或者是次要的阻抗值。通常CT在主要的位置，其中次要转弯数量很大。说n .._p原发性CT和原发性CT的转数是多少_p是通过主要的电流。因此，初级at等于n_p我_p在。

F次级和二次电流的次数在该电流变压器中是n_年代和我_年代则次AT等于N_年代我_年代在。

在理想的CT中，原发性脑出血和继发性脑出血的大小是相等的。

因此，从上面的声明中，很明显，如果CT在初级绕组中有一个转弯，并且在次级绕组中有400次，如果初级有400个电流，则它将在次要负担中具有1 A.

因此，CT的转数为400/1 a

电流互感器误差

但是在实际的电流变压器（CT）中，通过研究CT的Phasor图来最佳地考虑所连接的错误，

我_年代- 二次电流。
E_年代- 二次诱导EMF。
我_p- 初级电流。
E_p- 主要诱导的EMF。
K_T- 转动比率=次要转弯的数量/主要转弯的数量。
我₀- 激励电流。
我_米- I的磁化分量₀。
我_w- I的铁芯损耗分量₀。
φ._米——主要的通量。
让我们以通量为参考。EMF E_年代和E._p落后于此助势到90°。路人e的大小_年代和E._p与次要和主要的转成正比。激励电流I_o这是由两个组件构成的_米和我_w。
二次电流i₀在次级诱导的EMF e背后滞后_年代通过角度φ_年代。二次电流现在通过逆转i转移到初级侧_年代并乘以转为比例K_T。总电流流过主要i_p然后是k的矢量和_T我_年代和我₀。
