电磁继电器

电磁继电器是那些通过电磁作用操作的继电器。现代电气保护继电器主要是微处理器，但仍然是电磁继电器拿着它的地方。更换所有时间需要更长的时间电磁继电器通过基于微处理器的静态继电器。因此，在经过保护中继系统的细节之前，我们应该审查各种各样的电磁继电器类型。

电磁继电器工作

实际上所有的中继设备都基于以下任一项或多项电磁继电器类型。

级的测量,
比较，
比率测量。

原则电磁继电器工作是一些基本原则。根据工作原理，这些可以分为以下电磁继电器类型。

吸引了电枢型继电器，
感应盘式继电器，
感应杯式继电器，
平衡束式继电器，
动圈式继电器，
偏振的移动铁型继电器。

吸引力衔铁型继电器

吸引力衔铁型继电器无论是在结构上还是在工作原理上都是最简单的。这些类型的电磁继电器可以作为幅度继电器或比率继电器使用。这些继电器被用作辅助继电器、控制继电器、过电流、欠电流、过压、欠压电压和阻抗测量继电器。

铰链电枢和柱塞式结构是最常用的电磁继电器类型。在这两种结构设计中，铰链式电枢的应用较为普遍。

我们知道作用在电枢上的力与电枢的平方成正比磁通量在气隙中。如果我们忽略饱和的效果，则可以表示电枢所经历的力的等式，

其中，f是净力，k'是恒定的，我是rms当前电枢线圈和k'是抑制力。
因此，当ki时，将达到继电器操作的阈值条件²= K”。
如果我们仔细观察上述等式，则会认识到，继电器操作取决于线圈电流的特定值的常数k和k。
由以上的解释和公式可以总结出，继电器的运行受

由继电器运行线圈开发的安培 -
继电器芯和电枢之间的气隙尺寸，
电枢抑制力。

吸引式继电器的构建

该继电器本质上是一种简单的电磁线圈和铰接柱塞。每当线圈变得通电时，柱塞被吸引到线圈的核心。使用该柱塞机械地布置一些NO-NC（常开和常闭的）触点，即，没有触点闭合并且NC触点在柱塞运动的末端开口。一般吸引力衔铁型继电器为直流继电器。触点是这样安排的，即继电器操作后，即使电枢失电，触点也不能回到原来的位置。经过继电器操作后，这些电磁继电器类型是手动复位。
凭借其建筑和工作原理，景点衔接继电器是瞬时在操作。

感应圆盘式继电器

感应圆盘式继电器主要包括一个旋转盘。

感应圆盘式继电器工作

每一个感应圆盘式继电器工作在相同众所周知的法拉利的原则上。该原理说，扭矩由两个相移势产生，其与它们之间的幅度和相位位的乘积成比例。在数学上，可以表达它 -

感应盘式继电器基于与此相同的原理电表或伏特计，或者a瓦特比特或瓦特小时。在感应继电器中，偏转扭矩由此产生涡流在铝或铜盘由助势交流电磁铁的。在这里，一个铝(或铜)盘被放置在一个交流磁铁的两极之间，它产生一个与I相隔一个小角度的交变通量φ。当这个磁通量与圆盘连接时，必然会有感应电动势E₂在盘中，滞后在磁通量φ到90^O.。当盘纯电阻时，盘I中的感应电流₂将与E₂。作为φ和i之间的角度₂是90^O.，在这种情况下生产的净扭矩为零。如，

为了在感应盘式继电器中获得扭矩，需要产生旋转场。

磁极遮蔽方法在感应盘继电器中扭矩

在这种方法中，一半的极被铜环包围，如图所示。让φ₁是杆子的未脉冲部分的磁通量。实际上，当极点分成两个部分时，总通量分为两个相等的部分。

当磁极的一部分被铜环遮挡时，铜环内会产生感应电流，产生另一个通量值φ₂'在阴影杆。因此，所产生的阴影杆的通量将是φ的矢量和₁和φ.₂。说是φ₂和φ之间的夹角₁和φ.₂是θ。这两个助焊剂将产生扭矩，

主要有三种类型的旋转盘可用于感应盘式继电器。它们是螺旋形，圆形和花瓶，如图所示。完成螺旋形状以补偿控制弹簧的变化矩阵，当盘旋转以关闭其触点时缠绕。对于大多数设计，光盘可以旋转多达280^O.。此外，当盘的最大半径部分位于电磁铁下方时，盘式偏移上的移动接触被定位为使得它达到继电器框架上的固定触点。这样做是为了确保感应盘式继电器中的令人满意的接触压力。
在需要高速运行的地方，如差动保护，圆盘的角行程是相当有限的，因此是圆形的或甚至叶片类型可用于感应盘式电磁继电器。
有一段时间需要在成功运行另一继电器之后进行感应盘式继电器的操作。例如锁定在电流继电器上方通常用于发电机和汇流条保护。在这种情况下，阴影带被遮光线圈代替。该遮阳线圈的两端横跨其他控制装置或继电器的常开触点伸出。每当后者操作时，常开触点都会关闭并使遮阳线圈短路。只有在通过过电流继电器盘之后，才开始旋转。
通过在遮光线圈上布置可变电阻，还可以改变感应圆盘式继电器的时间/电流特性。
Exceftion磁盘继电器送出负序列过滤器，也可用作负序保护装置交流发电机。

感应杯式继电器

感应杯式继电器可以看作是感应圆盘式继电器的不同版本。这两种继电器的工作原理各有不同。感应杯式继电器使用在其中，请求非常高的速度操作以及偏振和/或差分绕组。通常可以使用四极和八极设计。杆的数量取决于要容纳的绕组数量。
杯式设计的惯性远低于盘式设计的惯性。因此，在感应杯式继电器中可以非常高速操作。此外，杆系统设计为每kVA输入提供最大扭矩。在四极单元几乎所有涡流通过一对杆在杯中诱导直接在另一对极下方出现 - 使得扭矩/ VA是具有C形电磁铁的感应盘的三倍。
感应杯式继电器实际适用于定向或相位比较单元。这是因为，除了它们的敏感性，感应杯继电器具有稳定的非振动扭矩及其寄生扭矩当前要么电压就小。

感应杯型定向或功率继电器

它在四极感应杯式继电器中，一对极产生与电压成比例的磁通量和其他一对磁极产生与电流成比例的磁通量。矢量图如下所述，
扭矩T₁= Kφ₆。φ_一世。罪(90^O.- θ）假设电压线圈产生的通量将在其电压后面滞后90°。通过设计，可以使角度接近任何值和扭矩方程T = K.E.I.coS（φ-θ），其中θ是E-I系统角度。
因此，感应杯式继电器可以在系统角度θ= 0时产生最大转矩^O.或30.^O.或45.^O.或60.^O.。前者被称为电力继电器当它们产生最大扭矩时，当θ= 0时^O.后者称为定向继电器 - 它们用于在故障条件下的保护方案中的定向辨别，因为它们被设计成在故障条件下产生最大扭矩。

电抗或MHO型感应杯中继电器

通过操纵当前或电压线圈布置和各种助熔剂之间的相对相位位移角，可以使感应杯式继电器测量电源电路的纯电抗。

平衡梁继电器

平衡梁型继电器可以是纵梁电枢型继电器的变体，但仍然将它们视为不同类型的继电器，因为它们在不同的应用领域采用。
平衡梁式继电器用于差分和距离保护方案。这些继电器的使用变得绝对是复杂的感应盘式继电器和感应杯式继电器取代他们。
平衡木继电器的工作原理很简单。在这里，一根梁由一个铰链支撑。铰链在梁的中间支撑着梁。梁的两端分别受到两种力的作用。两个力的方向是相同的。不只是方向，在正常工作条件下，力对铰链产生的扭矩也是相同的。由于这两个方向相同的扭矩，梁在正常工作状态下保持在水平位置。一种是抑制力矩，另一种是操作力矩。
限制扭矩可以通过限制线圈或通过抑制弹簧提供。
这是一种吸引电枢式继电器。但从其应用的角度对平衡束继电器进行了单独的论述。当出现任何故障时，可以使用当前通过工作线圈，通过其拾取值，因此工作线圈的MMF增加并穿过其拾取值。由于这种增加的MMF，线圈吸引更强烈的光束端，因此，光束的各个端部上的扭矩增加。由于这种扭矩增加，梁的平衡被扰乱。由于这种不平衡的扭矩条件，与操作扭矩相关联的梁端向下移动，以关闭继电器的触点。

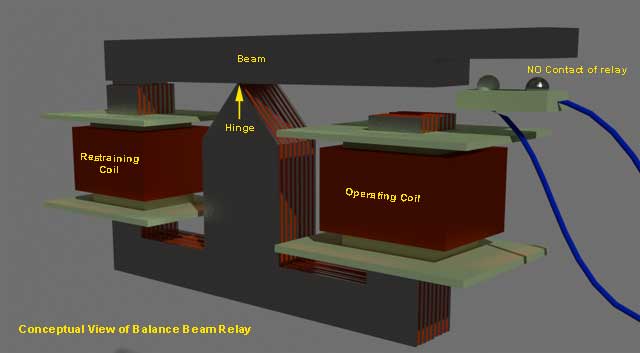

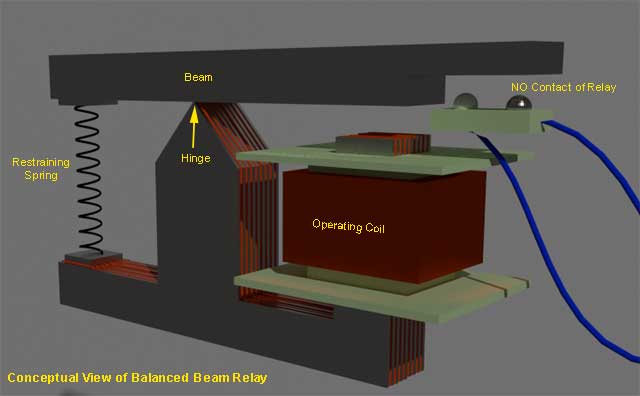

两种类型的平衡光束继电器的典型布置如下所示：

现在 - 天数，平衡梁继电器已过时。在过去的几天中，这些继电器广泛用于差异和阻抗测量。这些继电器的用途被更复杂的感应盘和杯式继电器取代。
平衡光束继电器的主要缺点，复位/操作比率差，对瞬态的两个通电和混合操作之间的相位位移的易感性。

移动线圈式继电器

该移动线圈继电器或偏振直流移动线圈继电器是最敏感的电磁继电器。由于其高敏感性，该继电器广泛用于敏感和准确测量的距离和差分保护。这种类型的继电器本质上适用于DC系统。虽然这种类型的继电器可用于A.C系统，但是还应以电流提供必要的整流电路变压器。
在一个移动线圈继电器线圈的运动可以是旋转的或轴向的。这两种方法在很大程度上已被各种制造商所完善，但动圈继电器的固有局限性仍然存在，即引导当前进出移动线圈系统，由于灵敏度的原因必须设计为非常细腻。
在这两种类型的移动线圈继电器之间，轴向移动型具有比旋转型的敏感性两倍。随着移动线圈继电器，典型值为0.2mW至0.5兆瓦的敏感性。操作速度取决于在继电器中提供的阻尼。
