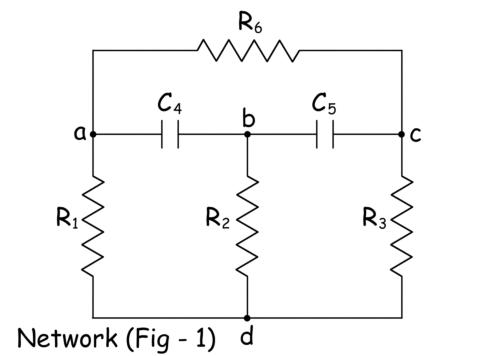

网络分析是我们可以计算出不同电气参数的过程电路元件连接在A.电气网络。一个电路或者网络也可以是复杂的，在复杂的网络中，我们必须采用不同的方法来简化网络以确定电参数。的电路元素在一个网络中可以用不同的方式连接，有些是串联的，有些是并联的。的电路元素是电阻器,电容器,电感器,电压源,电流源等等。当前的,电压,抵抗性，阻抗，电抗，电感,电容， 频率，电力,电能等是我们确定的不同电气参数网络分析。简而言之，我们可以说，一个电气网络是不同电路元件的组合和网络分析或电路分析是确定这些不同电气参数的技术电路元素。
电网图
当我们通过手绘线替换电网的所有电路元件时，那么该图称为网络图。下面的图2显示了图形图中上述网络 - 1。
这条线代表的电路元件称为网络的分支。两个或多个分支的交汇点称为网络节点。电流通过元件的方向用绘制在分支上的箭头表示。图中电流的方向可以看作是任意的。当我们在每个分支上画一个电流方向(方向可以是任意的)的网络图时，这个图称为面向图形的网络。下面的图- 3显示面向图形图中上述网络 - 1。
当Active Network通过图形删除通过图表表示为被动网络时电压和电流源这个图被称为面向拓扑图形的网络。的电压源通过用短路替换它来替换它，通过用开路替换电流来替换电流源。

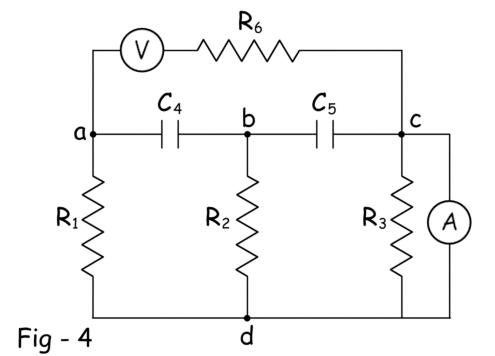

上面的图- 4所示的是两种电网络电压源和电流源。下面的图5显示了面向拓扑图形图- 4中的网络。
网络分析中使用的术语的定义
分支
图中每一条表示电流流动路径的手绘线称为支路。
节点
其他分支相交的分支端点称为节点。
sub
这是图形的分支的子集。
树
树是包含图形所有节点的子图，但不形成任何闭合电路。如果图表有n个节点，则树将具有（n - 1）分支数。树的分支被称为树枝。因此，树也可以称为一组树枝。
Cotree
COTREE是包含所有不包括在树中的分支的子图。科特雷是树的补充。
等效电路
网络分析的主要步骤是将相对复杂的网络简化到其简化的形式。它通常可以通过组合串联和并联的阻抗来完成。有时它需要将网络的一些或所有电压源转换为电流源，并且Vise Vensa。如果我们考虑一个有效网络的任何两个终端，显然将存在终端上的电压和通过终端的电流。在简化网络之后，跨越这两个端子，终端的电压和电流保持从原始终端不置换。虽然网络的结构已经显着变化。原始电路（或网络）和简化电路（或网络）称为彼此等效电路。在被动网络的情况下，在简化网络之后，网络的任何两个参考终端的阻抗都保持不变。
系列和并联电路
在网络分析期间，大多数经常做的活动都是组合系列和并联电路元件。
如果n个电阻串联连接，等效电阻的值是，
如果n个电阻并行连接，等效电阻的值是，
如果n个电感是串联的，等同电感的值是，
如果n个电感并行连接，等同电感的值是，
如果n个电容是串联的，等效电容的值是，
如果n个电容并行连接，等效电容的值是，
如果n个阻抗串联连接，则相同阻抗的值将是，
当n个阻抗并联时，等效阻抗为:
星三角转换

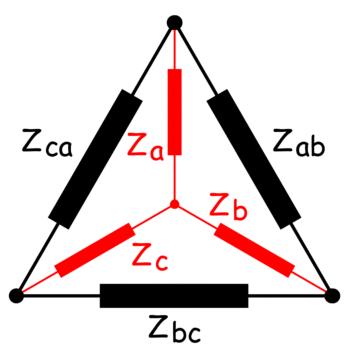

在两个终端网络的情况下，通过阻抗的串联平行组合可以容易地简化端口之间的阻抗。如果网络中的终端的数量超过两个，则可以通过简单的串联和阻抗的并联组合来解决终端之间的等效阻抗。让我们考虑三个终端网络。端口之间的阻抗或端口之间的任何其他类似参数都是连通的星形或连接。的三角洲连接网络可以转换成一个星连通网络反之亦然。在网络分析中，我们必须将δ到明星或明星转变为delta为了简化网络。让我们考虑由三个阻抗z形成的三个终端网络一个，z.b和z.c在星中连接。考虑由三个阻抗z形成的另外三个终端网络ab，z.公元前和z.ca。如果这两个网络相当于彼此，那么明星和三角洲的阻抗之间的关系将如下。
电源变换

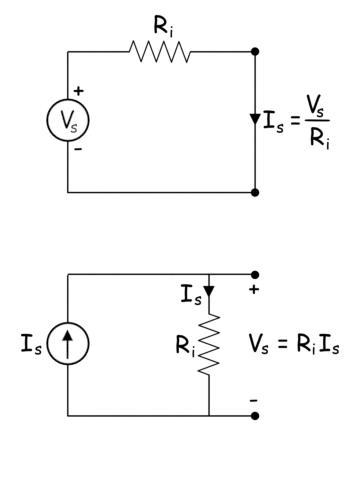

在网络分析期间非常使用的另一个基本步骤是源转换。通常，将电流源与电压源和电压源转换为Curr，ENT源以简化复杂的必要条件电气网络。在现实A.实际电压源可以被视为一个理想的电压源符合其内部阻力。以相同的方式，实际电流源可以被认为是与其内部电阻并行的理想电流源。当电压源与电路连接时，它将其电压施加到电路的端子上，这取决于电路的阻抗和源的串联电阻的阻抗。当电流源在相同的终端连接时，电流源在电流源对电路相同的电流时，电流源可以是所述电压源的等同物。结果发现电流源的电流是电压源的短路电流，内阻值与电压源相同，但并联连接而不是串联连接。这意味着如果我们短两个电压源端子，则流过设备的电流是等效电流源的电流。类似地，当电流源打开时，电压出现在源的打开端子上的电压将是等效电压源的电压。
电压电流划分规则
网络分析常用的技术有电压和当前划分规则。电压划分规则在电压源上的一系列阻抗中计算特定阻抗的电压降的过程。假设，有n个阻抗z1，z.2，z.3.…Zn串联连接电压V的电压源V.年代。然后阻抗阻抗z1是,
在这里的图中，我们已经认为阻抗作为电阻，但我们可以根据电路的要求考虑任何其他阻抗参数而不是电阻。
类似地，任何特定的阻抗Z上的压降我是由
让我们拿一个目前的当前源我年代跨越N个并行连接准入Y1，Y.2，Y.3.......n。
目前通过了准入Y1表示为
同样，当前通过准入Y我是,
节点分析和网眼分析
在网络分析中还有另外两种重要的方法。这就是节点分析和网格分析。不用说，这两种方法是网络分析中最常用和最常用的方法。这两种方法是节点分析和网格分析。网络的节点分析主要涉及Kirchhoff的现行法律这表示在节点处输入的电流等于当前的叶节点。换句话说，输入和离开节点的所有电流的总和等于零。如果节点（网络分支的结点）有n个分支和i1， 一世2， 一世3.…我n然后是通过各个分支的电流，
网状结构是一个网络的循环，其中不包含任何其他的循环。网状物的边缘由网状物的分支构成。按网格分析，每个支路上出现的电压之和将为零。这意味着在网格的任何特定方向上，总的电压增益完全等于总的电压下降。这只不过是基尔霍夫电压定律。如果n个支路组成一个网，各个支路之间的电压为V1，V.2，V.3.和V.n，然后我们可以写，
叠加定理
网络分析过程中的另一种流行的电路方法是叠加定理。该方法适用于有多个电源的有源电网。在叠加法中，我们首先要根据源的内阻抗去除了一个源。首先计算这个特定源对网络分支的影响。这意味着电压或电流或两个分支都是为网络中连接的源计算的。然后我们移除源保持其内部阻抗在该地方，并重新连接在网络的第二个源。现在我们必须计算同一个分支所需的参数。这样，我们必须一个接一个地重新连接和删除所有的源，并每次计算所需的参数。最后将所有源对分支的影响求和，得到所有源都接入网络时对分支的累积效应。
Norton定理
的概念Norton定理很简单。考虑任何分支电气网络。如果网络是有效的，必须有一定的电流流过支路。电流的来源是有源网络本身，流过支路的电流量是由于网络的等效阻抗和支路本身的阻抗。由于网络的其余部分向支路提供电流，如果支路发生短路，且网络的等效阻抗与该支路并联，则可以将该网络视为电流的理想电流源。将网络简化为等效电流源的过程是由爱德华。诺顿Lawry并且被称为Norton定理。
戴维南定理
这个概念戴维南定理和……的相似吗Norton定理，但这里整个活跃网络被认为是一个电压源在树枝上。源的电压是跨支路网络的开路电压，串联的源的阻抗是跨支路网络的等效阻抗。将一个活动网络简化为单个网络的过程电压源是由开发的莱昂查尔斯斯图曼。
最大功率传输定理
在电阻有源网络中，当网络跨越一对终端的网络的等效电阻与终端连接的分支的电阻完全等于电阻时，将从网络传送到电阻分支的最大功率。没有完全电阻的网络最大功率传输定理可以在以下语句中定义。在有源网络中，当网络跨越一对终端的网络的等效阻抗是跨越端子连接的分支的阻抗的复杂缀合物时，将从网络传送到分支的最大功率。
