如何查找两个端口网络的Y参数(举例)

什么是Y参数?

Y参数(也称为导纳参数或短路参数)是电气工程中用来描述线性电网络的电行为的性质。这些y参数被用于y矩阵(导纳矩阵)来计算输入和输出电压和电流的网络。

y参数也被称为“短路阻抗参数”，因为它们是在开路条件下计算的。也就是说，我_x=∞，其中x= 1,2为流过a端口的输入输出电流两个端口网络。

Y参数通常与此一起使用Z参数,h参数,ABCD参数建模和分析输电线路。

如何在两个端口网络中查找Y参数

下面的示例介绍如何计算双端口网络的Y参数。注意Y参数也被称为导纳参数，这些术语可以在这些例子中互换使用。

在分析Z参数(也称为阻抗参数)，我们用下列公式表示电流项中的电压。

同样，我们可以用电压bt表示电流导纳参数的两个端口网络。然后我们将电流-电压关系表示为:

这也可以用矩阵形式表示为，

在这里,Y₁₁Y₁₂Y_21日,和Y₂₂是导纳参数(或Y参数)。
我们可以确定一个特定的参数值两个端口网络通过使一个短路输出端口和输入端口交替如下。
首先，我们应用a电流源的我₁在输入端保持输出端短路，如下图所示。

在这种情况下，电压由于该端口的端子是短路的，所以整个输出端口将为零。

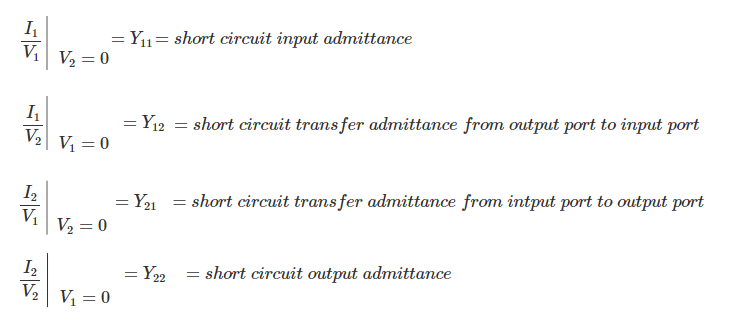

现在输入电流I的比值₁输入电压V₁同时输出电压V₂= 0,

这叫做短路输入导纳。
输出电流I₂输入电压V₁同时输出电压V₂= 0,

这被称为短路传输导纳从输入端口到输出端口。
现在，让我们短路网络的输入端口，并施加电流I₂在输出端口，如下所示。

在这种情况下,

这叫做短路输出导纳。

这叫做短路转移导纳从输入端到输出端。
最后,
