高压变压器

高电压变形金刚通常在高处使用电压用于测试的实验室。该变压器在正常运行时，当被测绝缘发生故障时，会产生瞬态电压和电涌。为了承受这些冲击电压，这些变压器的绝缘必须精心设计。这些变压器通常是单相铁芯型变压器。

这个变压器的类型通常是浸没的油。胶木板用于分离高张力和低张力绕组。用于HV的高压变压器电缆测试还需要提供足够的电流。这可以产生大量的热量，并且由于这些变压器的冷却系统非常精心设计。还需要特别注意确保适当变压器电压调节。

对于绝缘测试目的，所需的电流非常少，但是，当绝缘子在测试期间突破时，会通过变压器流过巨大电流。限制这个电流，高抵抗性与变压器串联连接。

由于绝缘测试不需要高电流，用于此目的的高压变压器不需要具有高kVA额定值。下表显示，用于各种测试目的的变压器的评级。直到电压为500kV，通常仅使用单个单元的高压变压器。

过去500 kV，使用单个变压器不再经济（大小太大）。在需要超过500 kV的情况下，两个单元串联串联以产生所需的电压。

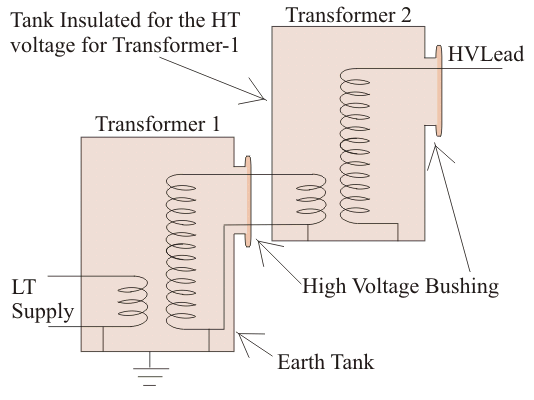

下图显示了两个变压器的典型级联连接。

低电压提供给低压绕组加强变压器1如下图所示。这个坦克变压器是接地的。这个变压器的二次，是连接到接地罐和另一端出来通过高压套管。该套管经过特殊设计和制造，能够承受变压器油箱的接地电压的二次高电压。另一个分接端子也穿过这个高压套管。所述高压端和分接端子端通过所述第二变压器的一次连接。第二变压器的第二绕组的一端与第二变压器的罐体相连。第二变压器的油箱不像第一变压器那样接地。这是隔离和绝缘的地球为变压器的全二次电压。

第二变压器的高压或二次绕组的一端接地，另一端单独从高压套管出来，给被测设备和绝缘子提供高压。

电压调整

应避免变压器高压侧的浪涌。另外为了测量电压的准确性，变压器的电压调节应足够平稳。试验过程中电压的突然变化也应避免。电压调整器在测试过程中不应扭曲电压波形。

通过将输入电压改变为初级侧来调节高压变压器的输出电压。

可以通过以下方式完成对初级侧的输入电压的这种变化可以完成：

1. 变异交流发电机场电流。
2. 插入抵抗性或电感在来自交流发电机的供电电路中。
3. 使用感应调节器。
4. 使用拍打变压器。

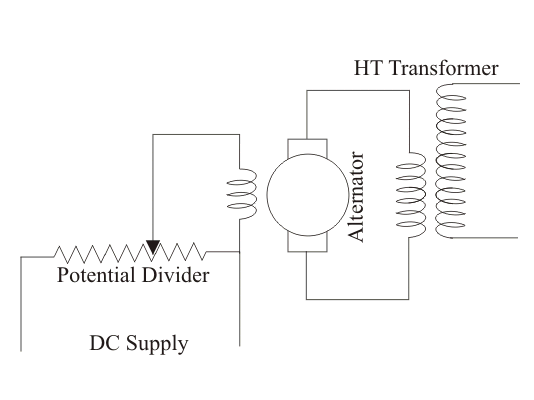

交流发电机励磁电流的变化

如果一个单个交流发电机用于向电源供电高压变压器，可以采用交流发电机励磁电流的变化方法。交流发电机在空载时给出电压的正弦波形。但在负载条件下，该电压波形不应被扭曲也是可取的。这是通过在定子和转子之间制造一个更大的气隙来实现的，或者通过使用特殊设计的交流发电机电枢绕组。

为了调节电压，在这种情况下，不需要与变压器的主串联连接阻抗。因此，可以通过交流发电机场电流的变化来避免由于插入阻抗引起的电压波形失真。交流发电机的磁场电流由a变化分压器，跨直流电源连接到该字段。在该方法中，通过切断所需的场电流来通过中和场的残余磁性来实现零电压。

通过插入电阻或电感来调节电压调节

当没有提供使用单独的交流发电机在实验室中进行高电压测试时，应用此方法。在测试小型设备时，高压互感器从AC供应电源供给。通过插入来获得电源电压的电源电压的变化抵抗性与交流电源串联。滑动>电阻最适合于实现提供给变压器初级的电压的平滑调节。

有时电阻也可以通过主电源连接并用作a分压器，提供可变电压到变压器。

这种方法非常简单，但它受到功率丢失问题，因为高功率测试的电阻过高的电力损耗太高。高功率应用所需的高电阻还意味着该方法不具有成本效益。由于这些缺点，该方法是有限的低介质电力应用。通常，这仅限于2 kVA至3 kVA的设备。

代替阻力，可以通过连接扼流圈来实现电压调节（电感器）与变压器的主要串联。可以通过在扼流圈中改变铁芯的位置来获得电压变化。这意味着，通过在线圈内插入和抽出铁芯，实现电压变化。由于功率损耗较低，该方法比电阻法更有效。

尽管有这种优势，但这种方法仍然存在一些固有的缺点：

1. 对于更高的功率，需要非常大的这种扼流圈。
2. 由于线圈中的铁芯，总有良好的电压失真机会。
3. 这种方法的另一个缺点，实际上是它的增加电感将增加变压器的初级电压，而不是减少它功率因数测试变压器的次级侧的负载是往往的情况。

感应调节方法

电感调节器控制适用于所有电源范围。它可以有效地用于所有负载和电源因素。通过该方法可以实现从零到全系列的平滑电压调节。感应调节器基本上是可变变压器。通过改变初级匝，可以改变该变压器的二次电压。通过将连接到变压器的旋钮旋转旋钮来实现初级匝的变化。

在这种类型的可变变压器中，主绕组和次级绕组中的匝数相同。但是，当我们旋转附着在变压器上的所述旋钮时，主要变化的主动转弯的数量随之而言匝比最终导致二次电压变化的变化。

在这种类型的变压器的设计期间，重要的是，转子侧的变压器绕组被充分设计，使得它不会扭曲测试电压的实际波形。

感应调节方法最适合高压变压器， 用于电力电缆测试目的。因为其在任何幅度的负载下的逐渐电压变化对于这种工作是有利的。

通过触摸变压器的电压变化

在这种方法中变压器电压调节，使用拍打变压器。通过触摸变压器的电压变化理论非常简单。

在这种布置中，变压器的初级侧与LT供应主连接。变压器的次级绕组在各个点处挖出。该电压在HT变压器的主机中，从这些敲击点提供。

当攻丝开关的触点从一个抽头移动到另一个水龙头时，这些将是打开攻丝变压器的二次电路的机会。由于该开口，高压变压器具有很大的澎湃机会。

为避免这种情况，两种接触式电刷用于分接开关开关。它与相邻螺柱和缓冲区接触抵抗性或它们之间的电抗线圈，以防止变压器绕组的一部分短路。

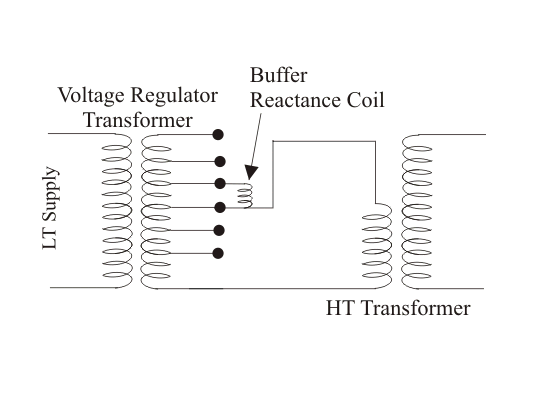

在下图中，我们已经示出了一个两个绕组变压器，作为拍摄变压器。不是那个汽车变压器也可以使用。

对于逐渐调节，许多课程攻丝与细刺激一起使用。通过螺纹变压器的电压调节方法对于其高效率和小波形变形是有利的，因为没有电压滴在电路中，仅加紧电压波。

随着绕组敲击电压调节不是非常平滑的。但它可以通过在拍摄变压器的次级绕组中使用大量水龙头来使它变得更加光滑，但它会增加变压器的成本。

因此，使用这种电压调节方法高压变压器只有在需要大型和昂贵的开关设备测试时。
