分压器:这是什么?(电路及应用程序)

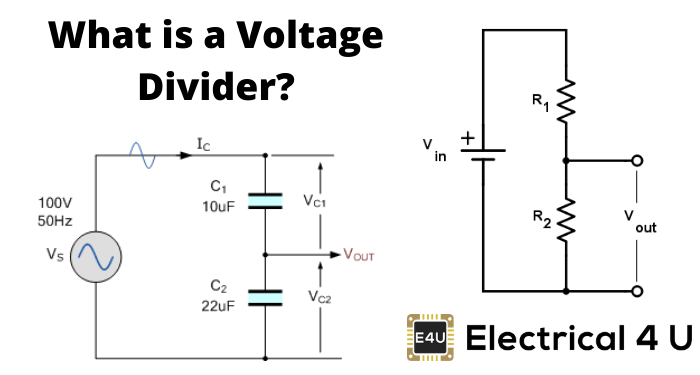

什么是分压器？

一种分压器是电子设备领域的基本电路，可以产生其输入的一部分yabo和365哪个平台更大电压作为产出。它是用两个形成的电阻器(或任何被动组件）和A.电压源。该电阻器在此串联连接，并且在这两个电阻器上给出电压。

这种电路也称为潜在的分歧。输入电压分布在分压器电路的电阻器（组件）之间。结果，电压分割发生。如果您正在寻找对电压划分的计算的帮助，则可以使用我们的分压器计算器。

分压器电路

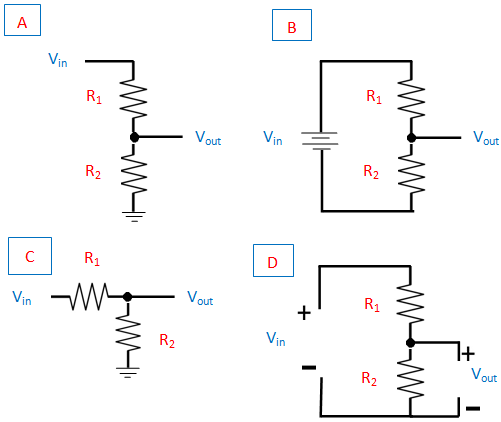

如上所述，两个串联电阻和电压源构成简单的分压器。该电路可以以几种方式形成，如下所示。

在上图中，（a）表示速干，（b）表示龙手，（c）和（d）分别示出了不同且相同的角度。

但所有的四个电路都有效。R.₁电阻器总是靠近输入端吗电压源和R.₂是靠近地面的电阻。V._出电阻上的压降是R吗₂。它实际上是我们从该电路获得的分频器电压作为输出。

卸载条件下分压器的方程

简单的分压器参考地的电路如下图所示。这里，两个电阻（z₁和Z₂）或任何无源元件串联连接。阻抗可以是电阻器或电感器或电容器。电路的输出跨越阻抗，Z₂。

在开路输出条件下;那就是没有当前然后在输出侧流动

现在我们可以用欧姆定律证明输出电压方程(1)

替代方程（4）在（3）中，我们得到

因此，证明了等式。
上述等式的传递函数是

这个等式也称为分配器的

电容分频器电路永远不会允许DC输入通过。他们在交流输入上工作。
对于具有非交互的归纳分频器电感器，方程变成了

电感分频器根据电阻分压器电路划分类似于电阻分压器电路的DC输入抵抗性它把交流输入除以电感。

一个基本的低通RC滤波器电路如下所示，其包括电阻器和电容器。


C→电容
r→抵抗
X_C→电容的电抗
ω→辐射频率
J→虚构单位
这里，分频器的电压比是

RC→电路的时间常数表示为τ。

负载条件下的分压器

现在，我们可以看到分压器电路处于负载状态。这里，电阻(R₁和R.₂)被认为是简单。电阻器(R_L.）通过输出连接。那么等式变成了

R.₂和R._L.彼此平行。

具有负载条件的电路如下所示。

分压器的应用

应用包括逻辑电平移位，传感器测量，高压测量，信号电平调节。测量仪器如万用表和惠斯通桥包括分压器。电阻分压器通常用于产生参考电压或用于减小电压的大小以便于测量。除此之外;在低频时，它可以用作信号衰减器。在DC和非常低的频率的情况下，电阻器分压器是合适的。电容分压器在电力传输中实现，用于高压测量并补偿负载电容。
