什么是升压变压器?

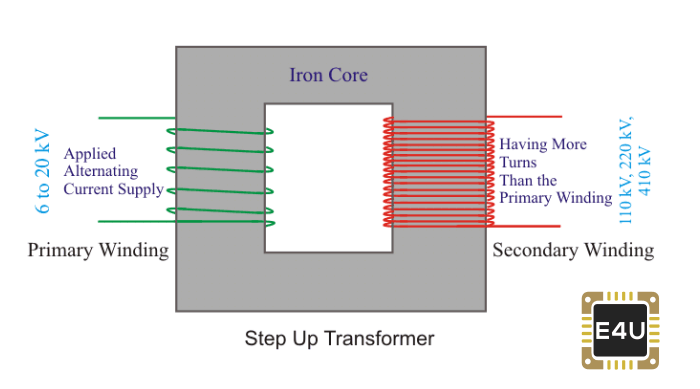

一种升压变压器是一个变压器的类型转换低电平电压（LV）和高当前从变压器的初级侧到变压器的次级侧的高电压（HV）和低电流值。反向这是称为a降压器。

一种变压器是一块静态电气设备，其将电能（从初级绕组）转变为磁能（在变压器的磁芯中），并再次转换到电能（在二级变压器侧）。升压变压器在电气系统中具有各种各样的应用传输线。

在主变压器侧和次级变压器侧上的工作频率和标称功率大致相等，因为变压器是一个非常有效的设备 - 而电压和当前值通常是不同的。

变压器提供电气系统中的电流隔离。由于这两个主要特点，变压器是电气系统中最重要的部分，并提供经济且可靠的电能传播和分配。

变压器可以在两个方向上传输能量，从HV到LV侧以及成反比。这就是为什么它可以作为电压升级或的原因降压器。两个变压器类型都具有相同的设计和结构。

从理论上讲，我们可以把任何变压器作为升压型和降压型来操作。它只取决于能量流动的方向。

与LV绕组相比，HV绕组包含大量的匝数。由于LV侧的电流值较高，LV绕组线具有比HV线更大的横截面。通常，我们将LV绕组靠近变压器核心，并在它们上面，我们缠绕了HV绕组。

升压变压器的匝数比n近似与电压比成正比:

$\ begin {align *} n = \ frac {v_ {v}} {v_ {s}} = \ frac {n_ {p}} {n_ {s}} {n_ {s}} \ neat {align *}$

其中五_{P, S}是电压和N吗_{P, S}初级（LV）和次级（HV）侧面上的转数。升压变压器（LV侧）的初级侧比次级侧（HV侧）具有较少的匝数。

这意味着能量从LV流到HV侧。电压从初级电压（输入电压）升压到二次电压（输出电压）。

可以对输出电压的公式重新排列该等式（即二次电压）。这有时被称为升压变压器公式：

${对齐*}\开始V_{年代}= \压裂{N_{年代}* V_ {P}} {N_ {P}}{对齐*}\结束$

一种变压器计算器可以帮助您轻松计算变压器转向比以及设备是否是升压或降压变压器。

升压变压器最重要的应用是用于所有发电厂的发电机升压变压器。

这些变形金刚通常具有大的转弯比值。在能量产生中产生的电压值增加并为远距离能量传输准备。

发电厂产生的能量处于低电压和高电流值。根据发电厂类型，GSU变压器的标称初级电压值为6至20 kV。

根据连接到GSU次级侧的能量传输系统，GSU次级侧的标称电压值可以是110kV，220kV，410kV。主要GSU侧的当前值通常非常高，具体取决于标称变压器功率可以达到30000 A.

由于传输功率损耗（R×i，该电流值不实用，并且必须减少（R×i²)。长距离能量传输是不可能的。此外，GSU变压器还使发电机与电网之间的电隔离。

一个小升压变压器可用于需要升压的电子和电气设备。但如今在现代电子设备中，电力电子由于重量和尺寸较小，更频繁地使用电路。

巨型功率升压变压器用作产生升压变压器，用于将所产生的功率加强到更高电压电平，以便有效地传输电力。
