电力可以通过架空传输系统或地下电缆传输或分布。电缆主要设计用于特定要求。电力电缆主要用于电力传输和分配的目的。它是一个或多个单独绝缘的组件电导体，通常用一个整体的鞘。该组件用于电力的传输和分配。

电力电缆可以作为永久布线安装在建筑物内，埋在地埋设，并运行开销或暴露。灵活的电源线用于便携式设备，移动工具和机械。

这些是根据电压，当前的可携带，可在最高温度下工作，适用于用户要求的应用场合。

对于采矿，我们为双人装备提供额外的机械强度。对于风电厂客户，通常需要柔性和紫外保护的电缆，具有机械坚固的护套，因此我们根据其要求设计。地下电缆有几个优点，如风暴，闪电，低维护成本，较低的故障机会，较小的易损坏电压降，以及更好的普遍外观。

电力电缆的额定值

短路额定值

它经常发生，安装所需的导体尺寸通过其携带短路电流而不是持续电流的能力来决定。在短路期间，几个循环的电流突然涌入，随后是短时间内的恒定电流流动，直到保护开关设备运营商，通常在0.1-0.3秒之间。

导体尺寸和材料	绝缘材料	工作最高温度	短路额定值
120平方米-毫米铜芯	聚氯乙烯绝缘	70^oC	13.80 KA /秒
120平方米，铝导体	聚氯乙烯绝缘	70^oC	9.12 KA / SEC
120平方米-毫米铜芯	聚氯乙烯绝缘	85.^oC	12.48 KA / SEC
120平方米，铝导体	聚氯乙烯绝缘	85.^oC	8.28 KA /秒

当前承载力

载流能力的一个重要方面是导体最佳尺寸的选择。电压降和短额定值也是选择经济最佳导体尺寸的一个重要方面。地下电缆的安全载流能力由最大允许温升决定。温度上升的原因是电缆中出现的损耗，它以热量的形式出现。

连续电流（电缆单独铺设）	2芯× 16mm²	2核×25毫米²
(i)在地面上(地面温度30^oC)	103 A.	131年,一个
（ii）在管道中（地面温度30^oC)	86 A.	111 A.
（iii）在空气中（Ambient Airtemp 40^oC)	94年,一个	125 A.

电压降

从源到负载的允许最大电压下降是电力电缆导体设计的另一个方面。

根据欧姆的法律，v = IR。首先是用于电线的材料的选择。铜是比第一导线更好的导线是用于线材的材料的选择。对于给定长度和电线尺寸，铜是比铝更少于铝的导体。

电线尺寸是决定电压降的另一个重要因素。较大尺寸的线(直径较大的线)比相同长度的较小尺寸的线的电压降要小。在美国线规中，每减少6规，导线直径增加一倍，每减少3规，导线横截面积增加一倍。在公制轨距尺度中，轨距是直径的10倍，以毫米为单位，所以一根50轨距的公制线的直径是5毫米。

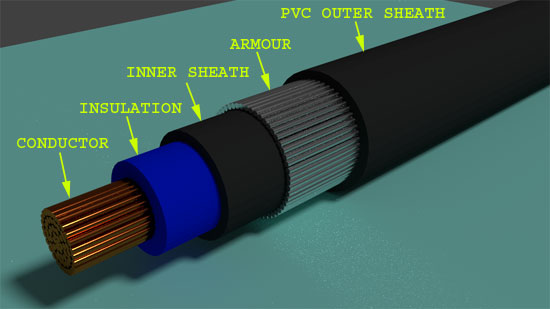

电力电缆的施工

在施工期间有电缆的各个部分。电力电缆主要包括

导体
绝缘
仅适用于多芯电缆
寝具
珠子/铠装（如果需要）
外护套

导体

导体是电力电缆中唯一的电力输送路径。导体由不同的材料组成。主要在电缆行业，我们使用铜(ATC, ABC)和铝导体电力电缆．有不同类型的导体，如1类:实心导体，2类绞合导体，5类挠性导体，6类超挠性导体(主要用于电线和焊接)，等等。导体尺寸与导体电阻一致。

绝缘

每次提供的绝缘导体一根电缆主要由PVC(聚氯乙烯)、XLPE(交联聚乙烯)、橡胶(各类橡胶)制成。绝缘材料根据工作温度而定。

绝缘材料	最高工作温度
PVC型	75.^oC
PVC B型	85.^oC
PVC C型	85.^oC
XLPE.	90.^oC
橡胶 - EPR IE-1	90.^oC
橡胶 - EPR IE-2，EPR IE-3，EPR IE-4，硅IE-5	150^oC

通过在绝缘上使用不同颜色或在核心上使用不同颜色来识别核心

卷边(内护套)

电缆的这一部分也称为内护套。主要用于多芯电缆。它可以作为多芯电力电缆绝缘导体的粘结剂，并为铠装/编织提供垫层。该部分电缆主要由PVC(PVC ST-1、PVC ST-2)、橡胶(CSP SE-3、CSP SE-4、PCP SE-3、PCP SE-4、HOFR SE-3、HOFR SE-4、HD HOFR SE-3等)制成。

装甲

主要有G.I.钢丝铠装，G.I.钢带装甲。它是通过放置g.i来完成的。在内部护套上逐个电线，GI或钢带。铠装是一种过程，主要用于向电流承载导体提供接地屏蔽以及它也用于电缆的接地目的以供安全。

当导体中有任何绝缘故障时，如果正确地接地，故障电流就有足够的路径流过装甲。为电缆提供额外的机械保护和强度是铠装的一个重要优势。在矿用电缆中，这是为了电导．

串珠

镀锡铜丝，尼龙编织带，棉编织带主要用于此目的。编织是给电缆提供高机械保护的过程，也用于接地目的。编织的意义在于它比盔甲更灵活。

外护套

这是通常由PVC（聚氯乙烯），橡胶（各种类型的橡胶）制成的电缆的最外盖，通常与床上用品相同。它提供通过盔甲，用于整体机械，天气，化学和电气保护。外护套是保护电缆的保护并不多电缆，而且更具机械。

材料	好处	缺点	最大工作温度
PVC	廉价，耐用，广泛供应	最高介电损耗，在高温下熔化，含有卤素	70^oC对于通用85^oC用于耐热用途
PE.	最低介电损耗，高次介电强度	对水树高度敏感，材料在高温下分解
XLPE.	低介电损耗，改善材料在高温下的性能	不熔化，但发生热膨胀，中等敏感性对浇水树（尽管一些XLPE聚合物是防水树）	90.^oC
EPR.	增加灵活性，降低热膨胀(相对于XLPE)，对水树的敏感性低	中高介电损耗需要无机填料/添加剂	90.^oC
论文/油	中低介质损耗，直流测试无害，可靠性历史已知	重量高，成本高，绝缘流体需要液压/泵，难以修复，随水分降解	70^oC
