科耳皮兹振荡器

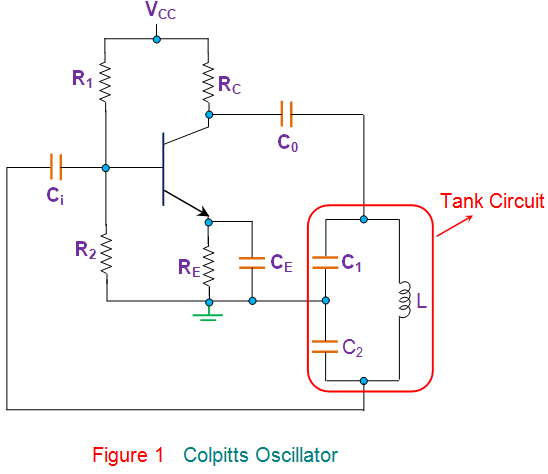

科耳皮兹振荡器是信用证的一种吗振荡器它属于谐振子的范畴，是由Edwin Colpitts在1918年发明的。图1显示了一个典型的带槽电路的Colpitts振荡器电感器L是并联串联的组合方式电容器C₁和C₂(红色框所示)。

电路中的其他元件与电路中的元件相同共发射极CE是偏置的分压器网络即R。_C集电极电阻是R吗_E发射极电阻是用来稳定电路和电阻R₁和R₂形成分压偏置网络。此外，电容器C_我和C_o输入和输出是去耦电容而发射极电容C_E是旁路电容，用来旁路放大的交流信号。
这里，当电源接通时，晶体管开始导通，增加集电极电流I_C故C项正确₁和C₂得到带电。在获得可行的最大电荷后，它们开始通过电感l放电。在这个过程中，存储在电容器中的静电能量被转换成磁通而这些能量又以电磁能的形式储存在电感器内。接下来，电感器开始放电指控的电容器再一次。同样，循环继续，引起振荡在油箱电路。

此外，图中还显示出放大器的输出在C端₁因此，它与油箱电路的电压是同相的，并通过重新供给它来弥补损失的能量。另一方面，电压通过电容C得到的反馈就是对晶体管的反馈₂，这意味着反馈信号与晶体管电压反相180度^o。这是由于电压在电容器C上产生的₁和C₂在极性上是相反的，因为它们连接的点是接地的。此外，该信号具有180的额外相移^o由晶体管这导致了360度的净相移^o绕环，满足巴克豪森原理的相移准则。

在这种状态下，电路可以有效地充当振荡器通过仔细监测反馈比(C₁/ C₂)。这样的频率科耳皮兹振荡器取决于其槽电路中的元件，由

在那里,C_eff电容器的有效电容是否表示为

因此，这些振子可以通过改变它们来进行调谐电感或者是电容。然而，L的变化并不是平滑的变化。因此，它们通常是通过改变通常是组合的电容来进行调谐的，因此，任何一个电容的变化都会改变两个电容。然而，这个过程是繁琐的，需要特殊的大价值的电容器。因此，柯氏振荡器很少在频率变化的应用中受到青睐，但由于其简单的设计，作为固定频率振荡器更受欢迎。此外，它们提供了更好的稳定性相比哈特利振荡器因为他们是获豁免的互感在后一种情况下，效应存在于两个电感之间。

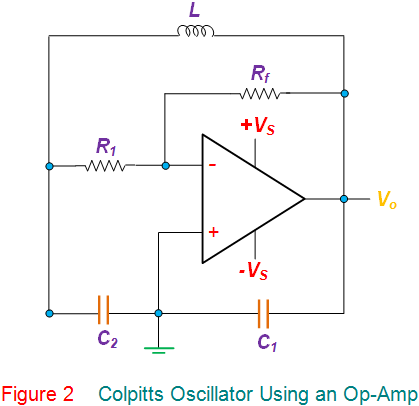

除了以下是基于Colpitts振荡器显示，它们也可以使用阀门或场效应晶体管(场效应晶体管)或运放。图2显示了这样的一个科耳皮兹振荡器它使用一个运放在其放大器部分的反相配置，而槽电路保持类似于图1的情况。这种电路的功能与前面所解释的电路几乎相似。然而，这里振荡器的增益可以通过使用反馈电阻R单独调整_f的收获反相放大器是-R_f/ R₁。由此可以看出，在这种情况下，电路的增益对槽电路元件的依赖性较小。
一般来说，它的工作频率Colpitts振荡器范围从20 KHz到300 MHz。然而，它们甚至可以用于微波应用，因为它们的电容器为高频信号提供了低抗路径。这将导致更好的频率稳定性以及更好的正弦输出波形。此外，它们还被广泛用作声表面波(SAW)谐振器，传感器在移动和通信系统中。
