克拉普振荡器

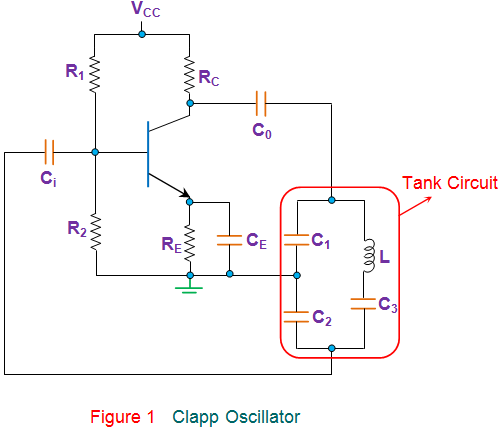

克拉普振荡器是科耳皮兹振荡器其中一个额外的电容器(C_3.)被添加到油箱电路中，并与电感器，如图1所示。

除了有个临时演员电容器，所有其他组件及其连接保持类似的情况下，Colpitts振荡器。
因此，这个电路的工作几乎与Colpitts相同，其中反馈比决定振荡的产生和持续。但在振荡频率的情况下克拉普振荡器是由

通常是C的值_3.比另外两个小得多吗电容器．这是因为，频率越高，C值越小_3.，更大的将是电感器，简化了实现，并减少了杂散的影响电感．尽管如此，C的值_3.都是精心挑选的。这是因为，如果它被选择的非常小，那么振荡将不会产生，因为lc支路将没有一个网络感抗。然而，这里需要注意的是，当C_3.与C₁和C₂，控制电路的净电容将更加依赖于它。

因此，频率的等式可以近似为

此外，这个额外的存在电容将使克拉普振荡器在需要改变频率的情况下，比Colpitts更可取可变频率振荡器(VCO)。这背后的原因可以解释如下。

在…的情况下科耳皮兹振荡器答案:C₁和C₂为了改变它的操作频率，需要变化。然而在这个过程中，即使是反馈的比率振荡器输入的变化会影响输出波形。解决这个问题的一个方法是使两者都为C₁和C₂当使用单独的可变电容器实现频率变化时，在自然中是固定的。可以猜到，这就是C_3.在这种情况下呢克拉普振荡器这反过来使它在频率方面比Colpitts更稳定。电路的频率稳定性甚至可以通过将整个电路封闭在恒温的腔室中并使用齐纳二极管确保持续供应电压．

此外，需要注意的是，电容器的值C₁和C₂是容易受到杂散电容的影响，而C_3.．这意味着如果电路只有C，电路的谐振频率会受到杂散电容的影响₁和C₂就像Colpitts振荡器一样。然而，如果有C_3.在电路中，然后c的值的变化₁和C₂不会改变谐振频率，因为主导术语将是c_3.．
接下来，看来克拉普振荡器是否相对紧凑，因为他们雇用的人相对较少电容器在宽频带上调节振荡器。这是因为，在这里，即使是电容值的微小变化，也会在很大程度上改变电路的频率。此外，他们表现出高q因子，高L/C比和较小的循环当前的相比,Colpitts振荡器．最后要指出的是，这些振子是高度可靠的，因此是首选，尽管有一个有限的频率范围的操作。
