场效应晶体管的应用

场效应晶体管（FET）用作

模拟开关

的应用场效应晶体管由于模拟电路中的开关是它们的工作方式的直接后果。这是因为当栅极源电压，v_GS.当为零时，n通道场效应晶体管将在饱和区工作，并将像(几乎)短路。因此输出电压将为零(图1)。另一方面，如果在门极和源极之间施加负电压，即如果V_GS.是消极的，然后是场效应晶体管在其切断或掐断区域操作。这意味着，在这种情况下，FET就像一个开路，漏极电流I_D等于0。由于这一点，电压越过负载电阻R_D将是零，进一步导致v_DD出现在v₀。

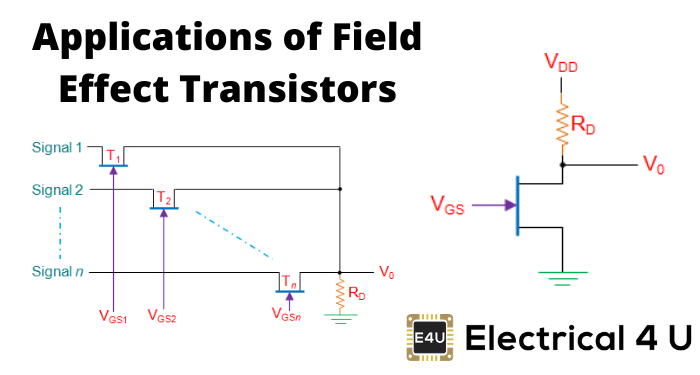

这个属性的JFET为了设计如图2所示的模拟多路复用器，可以利用像开关一样的行为。

这里每个输入信号（信号1，信号2，...信号N）通过专用的JFET（T₁T₂T,……_n)在连接到输出端之前，V₀。这里，根据fet门极电压VGS的不同，在多个输入信号中只有一个信号出现在输出端。

例如，如果v_GS2是消极的，而其他v_GS.电源为零，则输出信号为信号2。
此外，还将绝缘栅双极晶体管的开关特性应用于要求快速开关和电压阻隔能力的内燃机点火线圈中。

放大器

结型场效应晶体管(jfet)用于隔离的放大阶段前一个阶段的下一个阶段,从而充当缓冲放大器(图3)。这是因为jfet有很高的输入阻抗,由于前阶段将负载轻的造成整个阶段1的输出出现在输入缓冲区。

此外，由于提供了较低的输出阻抗，在普通漏极配置下，使用jfet可以使整个缓冲输出出现在阶段2的输入端。这甚至意味着缓冲放大器能够驱动大负载或小负载电阻。

与之相比，fet是低噪声器件双极结晶体管（bjts）。这使得它是将在接收器前端的放大器用作放大器的有用组件，因为需要最终输出的噪声量最小。此外应该指出的是JFETS.是电压控制设备，使其成为射频（RF）放大器的理想选择。在此背后的原因是，一个人希望RF放大器适当地响应，即使在接收器端的天线接收弱信号（具有非常低的信号）当前的)。
公共源（CS）配置中的FET放大器可用于在公共栅极配置中驱动另一个FET放大器，形成Cascode放大器，如图4所示。尽管级联放大器的增益与CS放大器的增益相同，其输入电容与CS放大器相比，低得多。此外，级联放大器提供了一个非常高的电阻在其输入。

相移振荡器

JFETS在其输入端子提供高阻抗，从而降低了负载效果。此外，它们可以适用于实现扩增以及反馈功能。这种FET的性质使它们适合于相移振荡器电路，如图5所示。

斩波器

JFET作为一个开关，可以作为一个斩波器（图6）其中施加到其上的DC电压，VDC被转换成具有相同振幅级别的AC电压，VAC。这是由于作为VGS施加的方形电压波形导致JFET在截止和饱和区域中操作，交替地。这种斩波电路有助于克服在直接耦合放大器的情况下存在的漂移问题。

限流器

一个n沟道JFET它的门端与源端短路，起到电流限制器的作用。这意味着，在这种结构中，fet只允许通过它们的电流上升到一个特定的水平，在这个水平之后，无论电压水平的波动如何，电流都保持不变。这些电流限制器是恒流或电流调整二极管的组成部分。
除此之外，FET广泛使用集成电路(ICs)由于其体积小。由于互调失真低，它们被用于电视和调频接收机的混频器电路中。此外，fet还被用作可变电压电阻器运算放大器，音调控制电路和JFET电压表设计。jfet也可用于设计计时器电路，因为它们在门极和漏极端子之间提供了高度隔离。此外，jfet还在数字电子和光纤系统等领域得到了应用。yabo和365哪个平台更大
