哈特利振荡器

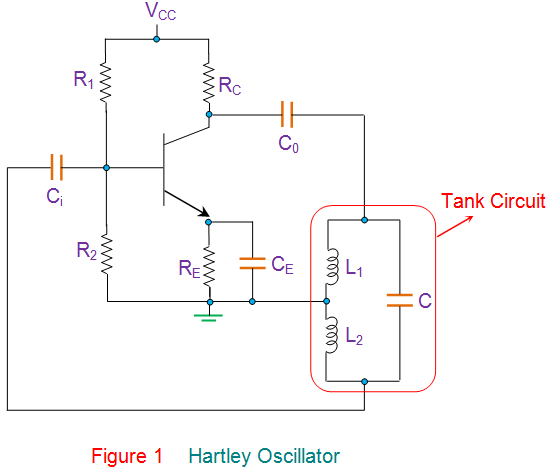

哈特利振荡器是一种和声吗振荡器是拉尔夫·哈特利在1915年发明的。这些是调谐电路振荡器，用于在射频范围内产生波，因此也被称为射频振荡器。它的振荡频率是由它的水箱回路决定的电容器并联连接，两个串联连接电感器，如图1所示。

这里的R_C集电极是电阻，发射极是电阻器R_E形成稳定的网络。进一步电阻R₁和R₂形成了分压器偏置网络晶体管共发射极CE配置。接下来，电容C_我和C_o输入和输出是去耦电容，而发射极电容C_E是旁路电容，用于旁路放大的交流信号。所有这些分量都与a情况下的分量相同共发射极放大器这是偏压使用分压器网络。然而，图1还显示了另外一组元件，即电感器L₁和L₂和电容器组成水箱回路的C(如图红色附件所示)。

在接通电源时，晶体管开始导通，导致集电极电流I的增加_C哪一个指控的电容器C.在获得最大可行的电荷，C开始通过放电电感器l₁和L₂。这种充放电循环导致了槽回路中的阻尼振荡。槽电路中的振荡电流在电感器L上产生交流电压₁和L₂它们的相位相差180度^o因为它们的接触点已经接地了。

从图中可以看出，放大器的输出是通过电感L施加的₁而反馈电压画在L₂应用到晶体管。因此，可以得出这样的结论:放大器的输出与油箱电路的电压是同相的，并将其损失的能量提供给放大器电路，而反馈给放大器电路的能量将相差180倍^o。反馈电压已经是180^o与晶体管的反相由一个额外的180提供^o由于晶体管作用的相移。因此，出现在晶体管输出的信号将被放大，并将有360的净相移^o。

在这种状态下，如果使电路的增益略大于给定的反馈比

(如果线圈是绕在同一芯与M指示互感)
然后，电路产生振荡，这种振荡可以通过保持电路增益等于反馈比的增益来维持。这使得图1中的电路充当一个振荡器，因为它将同时满足巴克豪森准则的两个条件。
频率这样的频率振荡器给药

在那里,

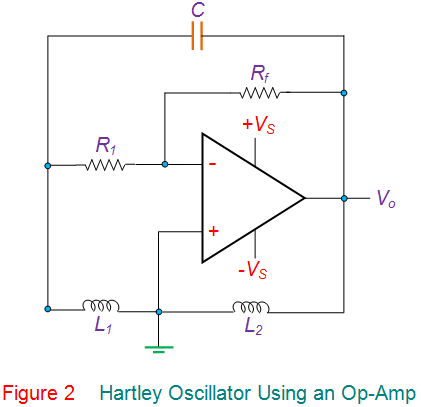

哈特利振荡器可在许多不同的配置，包括串联或分流馈电，共发射极或共基极配置，以及以下是(双极结晶体管)或场效应晶体管(场效应晶体管)放大器。此外，值得注意的是，图1中基于晶体管的放大器部分甚至可以被任何其他类型的放大器所取代，如放大器反相放大器由一个运放如图2所示。这种振荡器的工作原理与前面所示的类似。然而，在这里，振荡器的增益可以使用反馈来单独调整电阻器R_f因为反向放大器的增益为-R_f/ R₁。由此可以看出，在这种情况下，电路的增益对水箱电路的电路元件的依赖性较小。这就增加了振子在频率方面的稳定性。

哈特利振荡器是有利的，因为他们是易于调谐电路与很少的组件，包括a电容器和两个电感器或者一个抽头线圈。这在整个宽广的工作频率范围内产生恒定的振幅输出，通常范围从20 KHz到30 MHz。但是这种振荡器不适合低频使用，因为它会产生一个大的电感，使电路体积庞大。进一步，产出哈特利振荡器含有高含量的谐波因此不适合要求纯正弦波的应用。
