什么是bjt？
双极结晶体管（也称为BJT或BJT晶体管）是由两个P-N结组成的三端半导体器件，其能够放大或放大信号。它是一个当前的受控设备。BJT的三个端子是基础，收集器和发射器。BJT是一种类型晶体管使用电子和孔作为电荷载波。
如果施加到底座，则在晶体管的集电极处以放大的形式可用的小幅度的信号。这是BJT提供的放大。请注意，它确实需要外部来源DC.电源进行扩增过程。
两种类型的双极连接晶体管 -NPN晶体管和PNP晶体管。下面给出这两种类型的双极结晶体管的图。
从上面的图中，我们可以看到每个BJT都有三个名为Amitter，Base和Collector的部分。jE.和J.C分别代表收集器的发射极和结的结。现在，我们足以让我们知道发射极的结是正向偏置的，并且收集器基连接是反向偏置的。下一个主题将描述这些晶体管的两种类型。
NPN双极结晶体管
在A.N-P-N双极晶体管（或者NPN晶体管）一个p型半导体驻留在两个n型半导体之间，示出了n-p-n晶体管下面的图

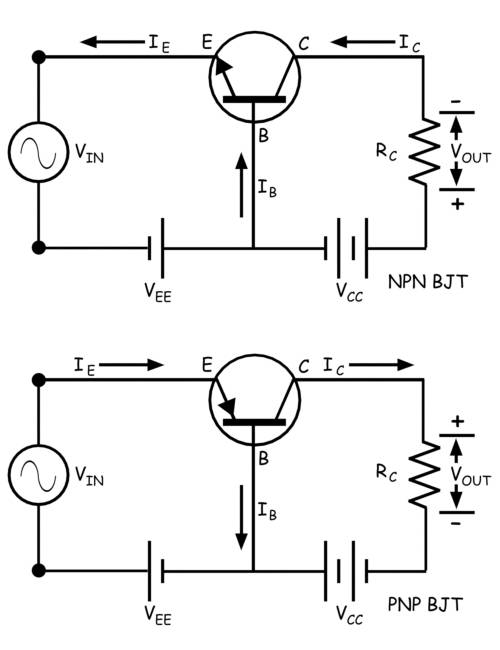

现在我E.， 一世C是发射极限和分别收集电流，vEB.和V.CB.是发射极限电压和集电极基电压。根据“公约”如果为发射器，基础和收集器电流IE.， 一世B.和我C电流进入晶体管，当电流的符号被视为正，如果电流从晶体管熄灭，则标志被视为否定。我们可以制表不同的电流和电压在N-P-N晶体管内。
| 晶体管类型 | 一世E. | 一世B. | 一世C | V.EB. | V.CB. | V.ce |
| n-p-n | - | + | + | - | + | + |
PNP双极连接晶体管
同样为P-N-P双极连接晶体管（或PNP晶体管），n型半导体夹在两个p型半导体之间。P-N-P晶体管的图如下所示
对于P-N-P晶体管，电流通过发射极端电流进入晶体管。与任何双极连接晶体管一样，发射极基结是向前偏置并且集电极基结是反向偏置的。我们还可以针对P-N-P晶体管的发射器，基础和集电极电流，以及发射器基础，集电极基底和集电极光电压。
| 晶体管类型 | 一世E. | 一世B. | 一世C | V.EB. | V.CB. | V.ce |
| p - n - p | + | - | - | + | - | - |
BJT的工作原理

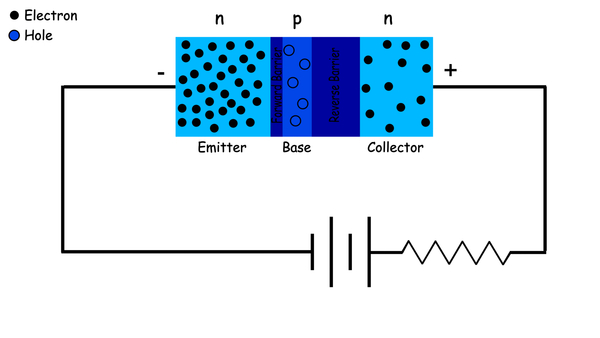

该图显示了在活动区域中偏置的n-p-n晶体管（参见晶体管偏置），是表示偏置的表示，而CB结偏向偏置。与CB结相比，聚光点的耗尽区域的宽度小。
NE结的前偏压降低了阻挡势并使电子从发射器流到底座。由于基部薄并且轻微掺杂，它由非常少量的孔组成，因此来自发射器（约2％）的一些电子与基部区域中存在的孔重新组合，并且从基座端子流出。
这构成基本电流，它由于电子和孔的重组而流（注意，传统电流的方向与电子流的相反）。剩余的大量电子将跨越反向偏置的集电器结以构成集电极电流。因此是KCL.那
与发射器和集电极电流相比，基极电流非常小。
在这里，大多数电荷运营商.是电子。P-N-P晶体管的操作与N-P-N相同，唯一的区别是大多数电荷载波是孔而不是电子。由于大多数载波，由于BJT中的少数竞争载体，仅由于多数载波和大多数电流流动的小部分电流流动。因此，它们被称为少数民族承运人设备。
BJT的等效电路
P-n结由二极管表示。由于晶体管具有两个P-N结，它相当于连接回到后的两个二极管。这被称为两者二极管BJT的类比。
双极结晶体管特性
BJT的三个部分是收集器，发射器和基础。在了解之前双极结晶体管特性，我们必须了解这个操作模式晶体管的类型。模式是
- 公共基础（CB）模式
- 常见的发射器（CE）模式
- 公共收集器（CC）模式
所有三种类型的模式如下所示
现在，BJT的特点是不同的操作模式存在不同的特征。特征只不过是晶体管的不同电流和电压变量之间的图形形式。对不同模式和不同参数给出了P-N-P晶体管的特性。
共同的基础特征
输入特性
对于P-N-P晶体管，输入电流是发射极电流（IE.）和输入电压是集电极基电压（VCB.）。
由于发射极限结向正向偏置，因此我的图表E.VS V.EB.类似于P-N二极管的前向特征。一世E.固定v的增加EB.当V.CB.增加。
输出特性

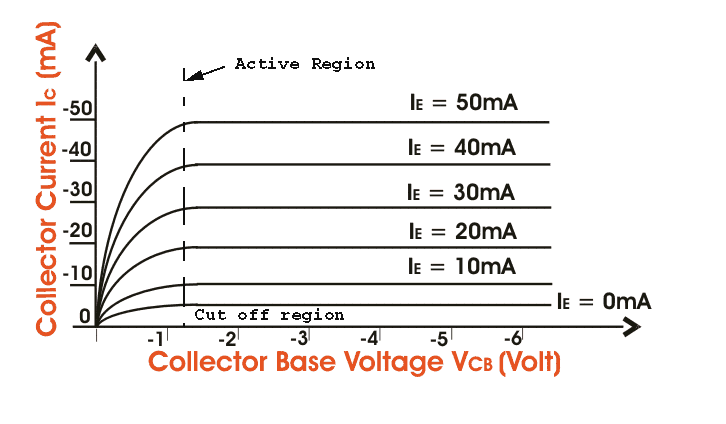

输出特性显示了输出电压和输出电流I之间的关系C是输出电流和集电极基电压和发射极电流iE.输入电流并作为参数工作。下图显示了CB模式下的P-N-P晶体管的输出特性。
正如我们所知道的P-N-P晶体管IE.和V.EB.是积极的，我C， 一世B.，V.CB.是消极的。这些是曲线中的三个区域，有源区域饱和区域和切断区域。有源区是晶体管正常运行的区域。
这里，发射器结是反向偏置的。现在饱和区域是向前偏置发射器集电极结合的区域。最后，切断区域是发射器和集电极结的区域是反向偏置的区域。
常见的发射极特征
输入特性
一世B.（基本电流）是输入电流，V是（基极 - 发射极电压）是CE（公共发射器）模式的输入电压。因此，CE模式的输入特性将是我之间的关系B.和V.是与V.ce作为一个参数。特性如下所示
典型的CE输入特性类似于P-N二极管的正向偏置的CE输入特性。但作为V.CB.增加基础宽度降低。
输出特性
CE模式的输出特性是收集器电流之间的曲线或图形（IC）和集电极 - 发射极电压（vce）当基极电流iB.是参数。该特性如下图所示。
与公共基础晶体管CE模式的输出特性一样，也具有名为（i）有源区的三个区域，（ii）截止区域，（iii）饱和区域。有源区具有集电区反向偏置和发射极结偏置。
对于截止区域，发射极结略微反向偏置，收集器电流不完全截止。最后对于饱和区域，收集器和发射极结的正向偏置。
BJTS的历史
1947年，J. Barden，W. Bratterin和W.Shikley发明了晶体管。术语晶体管由John R. Pierce给出。虽然最初被称为真空三极管的固态版本，但术语晶体管已经存活。在本文中，我们关注的晶体管是双极结晶体管（BJT）。
晶体管这个词源自“传输”和“电阻器“它描述了BJT I.E的操作。输入信号从低电平转移抵抗性电路到高电阻电路。这种类型的晶体管由半导体。
晶体管用于构造集成电路（IC）。自创建以来，我们能够适应IC的晶体管的数量迅速增加，大约每2年加倍（称为摩尔人法）。
现在，为什么这被称为结晶体管？答案在于建设。我们已经知道什么是p型和n型半导体。
这些都被称为PNP晶体管和NPN晶体管分别如上所述。现在，由于不同类型的半导体有两个连接，这称为结晶体管。它被称为双极，因为导致由于两个电子以及孔都会发生传导。
BJT的应用
BJT的使用是由于由于许多类型的可用性而设计的离散电路，并且显然是因为其高跨导和输出抵抗性这比MOSFET更好。BJT也适用于高频应用。
这就是为什么它们用于无线系统的射频。BJT的另一个应用可以表示为小信号放大器，金属邻近光电池等
双极连接晶体管放大器
了解的概念双极连接晶体管放大器，我们首先应该通过P-N-P晶体管的图表来看。
现在，随着输入电压的变化，比如ΔV一世发射极限电压通过ΔI改变屏障高度和发射极电流E.。发射极电流的这种变化会产生电压降ΔVO.穿过负载电阻rL.， 在哪里，
ΔVO.提供放大器的输出电压。由于收集器电流提供负极符号，可以在r上产生电压降L.具有与参考极性相反的极性。电压增益aV.对于放大器，给出输出电压ΔV之间的比率O.输入电压ΔV一世， 所以，
被称为晶体管的电流增益比。根据上图所示的图形，我们可以看出发射极电压的增加会降低发射极结处的正向偏压，从而降低收集电流。
它表示输出电压和输入电压是相位的。现在，最后晶体管的功率增益AP是输出功率和输入功率之间的比率
