二除颤器的类型显示在下面。
- 交流除颤器
- 直流除颤器
交流除颤器
一个AC除颤器是最古老，最简单的类型。AC除颤器的构造是可用于内部和外部除颤的适当值。在AC除颤中，频率为50Hz A.C频率的冲击，通过电极施加0.25至1秒的时间。应用电击以重新同步心脏的程序被称为副间。
除颤持续直到患者对治疗的反应。AC除颤器由A组成升压变压器具有初级和次级绕组，以及两个开关。通过开关和熔断器给出A.C电源，以使变压器的初级绕组。定时电路与开关连接，开关，用于预设除颤器对患者的冲击。
一个电阻和一个简单的电容器网络或单稳态多纤维剂形成定时电路。它用脚踏开关或按钮开关触发。各种攻丝沿次级绕组可用。它们与电极连接到患者心脏的电极。施加250 V至750 V之间的电压值用于AC外部除颤。
出于安全原因，次级线圈应与地球隔离以避免震动。对于内部原纤化电压，施加60 V至250V之间的值。为了产生均匀，同时收缩心肌肌肉的大电流用于外部除颤。然而，这导致皮肤燃烧在电极下和心肌的剧烈收缩。它还导致青霉素颤动并阻止心室纤维化。
直流除颤器

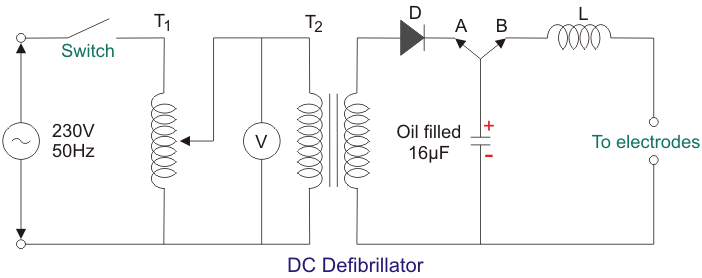

直流除颤器不会产生副作用并产生正常的心跳。当通过暴露于患者的心脏或胸部的放电电容器通过高能冲击时，避免了心室颤动。直流除颤器由自动变压器T.1这是作为主要的高压变压器T.2。
一种二极管整流器将输出电压从t校正2。它连接到真空型高压OVER开关。在位置A时，开关连接到一端电容器。在此位置连接时电容器费用到A.电压。存在于电极手柄上的脚踏开关来对患者提供休克。
现在高压开关将其位置改变为B，这使得电容器通过电极向心脏排出。减慢电容器的放电电感器L置于其中一个电极引线中。该L引起计数器电压减少电容器放电值。
