像其他电气设备一样，并联电容器也可能受到内部和外部电气故障。因此，该设备也要保护免受内部和外部故障。有许多方案可供选择保护电容器库，但在应用任何计划时，我们都应该记住它的初始投资电容器从经济的角度来看。我们应该比较它的初始投资和申请保护的费用。适用于a的保护安排主要有三种电容器银行。
- 元素保险丝。
- 单位。保险丝。
- 银行的保护。
元素保险丝
电容器元件的制造商通常在电容器元件的每个元件上提供内置保险丝。在这种情况下，如果任何一个元件本身发生故障，它就会自动与单元的其他部件断开连接。在这种情况下，这种装置仍然能发挥它的作用，只是产量减少了。在较小的额定电容器组中，仅采用这种内置保护方案，以避免其他特殊保护设备的费用。
单位保险丝
该单位保险丝通常提供保护以限制持续时间弧故障电容单元内部。由于电弧持续时间有限，故障机组发生重大机械变形和大量产气的机会较小，从而节约了银行附近的机组。如果电容器组的每个单元都单独保护不受保险丝的影响，那么在一个单元故障的情况下电容器银行在删除和更换故障单元之前，仍然可以在没有中断的情况下运行。
为每个单元提供保险丝保护的另一个主要优点是，它表示故障单位的确切位置。但在为此目的选择保险丝的大小期间，应该考虑到熔丝元件必须承受由于由于谐波在系统中。鉴于此目的熔断器元件的额定电流为满载电流的65%以上。当电容器组的单个单元受到保险丝保护时，必须进行放电抵抗性在每个单元中。
银行保护
虽然一般情况下每个电容单元都有保险丝保护，但是当电容单元发生故障且相关的保险丝元件烧断时，电容单元就会受到保护电压压力增加到相同行串联连接的其他电容器单元。通常，每个电容器单元设计用于其正常额定电压的110％。如果任何其他电容器单元进一步变得过时，则在先前一个单元损坏的同一行中，该行的其他健康单元的电压应力将进一步增加并且容易地通过这些单元的最大允许的最大电压的极限增加。
因此，始终希望尽快从银行中取代损坏的电容器单元以避免对其他健康单元的过度电压应力。因此，必须有一些指示布置来识别精确的故障单位。一旦在银行中识别出故障单位，应从服务中删除银行以取代故障单位。有几种感测由电容器单元的失效引起的不平衡电压的方法。

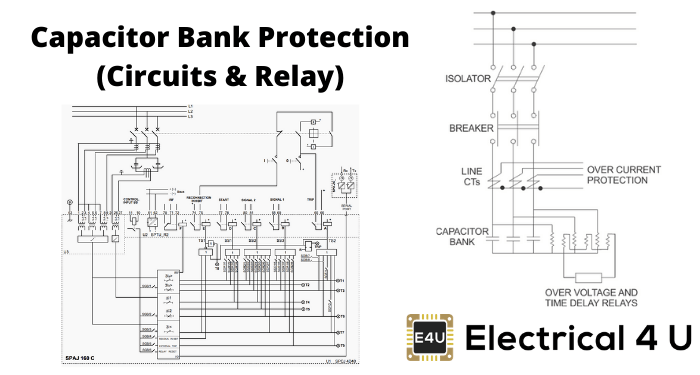

下图显示了最常见的安排电容器银行保护。在这里，这是电容器银行以明星形成连接。潜在变压器的初级连接在每个阶段上。所有三个的次要潜在的变形金刚串联起来形成一个开放三角形，电压敏感继电器在这个开放三角形上连接。在精确平衡的情况下，不应该有任何电压出现在电压敏感继电器跨越电压敏感继电器，因为平衡3相电压的总和为零。但是，当由于电容器单元的故障而存在任何电压时，所得电压将出现在继电器上，并且将致动继电器以提供警报和跳闸信号。
可以调整电压敏感继电器，即在特定电压下不平衡仅报警触点是关闭的并且对于某些更高电压电平，跳闸触点以及报警触点将被关闭。连接在每个阶段的电容器上的电位变压器也用于关闭后的存储体。
在另一个方案中，the电容器在每个阶段分为串联连接的两个相等部件。放电线圈在每个部件上连接，如图所示。在排出线圈的次级和不平衡的敏感电压之间，连接辅助变压器，该辅助变压器用于在正常条件下调节放电线圈的次级电压之间的电压差。
这里，电容器组在星形中连接，中性点通过电位变压器连接到地。电压敏感继电器通过潜在变压器的次级连接。一旦阶段之间存在任何不平衡，所得到的电压会出现在潜在的变压器因此，电压敏感继电器将在超过预设值的情况下被驱动。
在这里，这是电容器银行每个阶段被分成并联连接的两个相等部件，并且两个部分的星点通过a互连电流互感器。电流互感器的次级电流通过a连接当前敏感继电器。如果在堤的两部分之间发生任何不平衡的情况下，将存在流过电流变压器的不平衡电流，因此电流敏感继电器将致动。在该开关之后用于排出存储体的方案中，可以在每个阶段的电容器上连接放电线圈。
在另一个方案中保护电容器库，三相电容器组的星点通过电流互感器连接到地，电流敏感继电器通过电流互感器的二次连接。一旦电容器组的相位之间有任何不平衡，必须有电流流过电流互感器到地，因此电流敏感继电器将被启动跳闸断路器与电容器组相关联。
