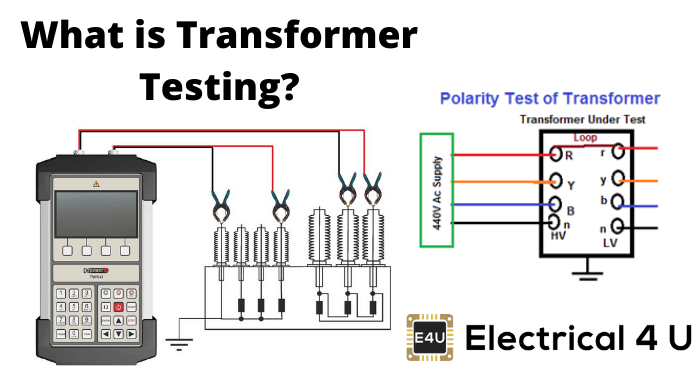

变压器试验|变压器型式试验和例行试验

用于确认设备的规格和性能电力变压器它必须经过许多测试程序。在交付变压器之前，在变压器制造商处进行一些测试。

变压器制造商执行两种主要类型的变压器测试–变压器型式试验和变压器例行试验.

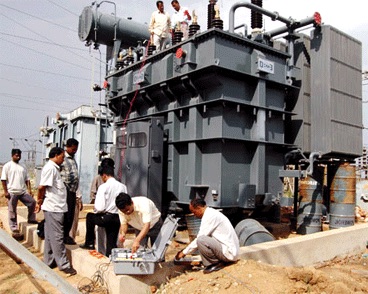

一些变压器试验在试运行前也在用户现场进行，并且在其整个使用寿命期间定期和紧急情况下进行。

变压器测试类型

工厂测试

1. 型式试验
2. 例行试验
3. 特殊试验

现场测试

1. 预调试试验
2. 定期/状态监测试验
3. 紧急试验

变压器型式试验

以证明变压器为了满足客户的规格和设计要求，变压器必须在制造商的工厂内经过不同的测试程序。为了确定变压器的基本设计要求，进行了一些变压器试验。这些测试主要是在一个原型单位，而不是在所有制造单位在很多。变压器型式试验确定生产批次的主要和基本设计标准。

变压器常规试验

变压器常规试验主要用于确认生产批次中单个单元的运行性能。对制造的每台机组进行常规试验。

变压器特殊试验

变压器特殊试验在变压器的操作或维护过程中，根据客户要求获取对用户有用的信息。

变压器预调试试验

除此之外，在现场对变压器进行实际调试之前，变压器还需进行一些其他测试。变压器现场调试前进行的变压器试验称为变压器预调试试验。这些试验的目的是评估变压器安装后的状况，并比较所有低压变压器的试验结果电压使用工厂测试报告进行测试。

变压器型式试验包括：

1. 变压器绕组电阻试验
2. 变比试验
3. 变压器矢量群试验
4. 阻抗电压/短路阻抗（主抽头）和负载损耗（短路试验）的测量
5. 空载损耗测量现在的(开路试验)
6. 绝缘电阻测量
7. 变压器介电试验
8. 变压器温升试验
9. 有载分接开关试验
10. 水箱和散热器的真空试验

变压器常规试验包括

1. 变压器绕组电阻试验
2. 变比试验
3. 变压器矢量群试验
4. 阻抗电压/短路阻抗（主抽头）和负载损耗的测量(短路试验)
5. 空载损耗和电流测量（开路试验）
6. 绝缘电阻测量
7. 变压器介电试验。
8. 有载分接开关试验。
9. 变压器油压试验，检查接头和垫圈是否泄漏

这意味着变压器的例行试验包括除温升和真空试验外的所有型式试验。包括对变压器进行油压试验，以检查接头和垫圈是否泄漏。

变压器的特殊试验包括

1. 介电试验。
2. 三相变压器零序阻抗的测量
3. 短路试验
4. 声噪声级测量
5. 测量谐波空载电流。
6. 风扇和油泵功率的测量。
7. 外购部件/附件的测试，如布奇洛兹转发温度指示器、减压装置、储油系统等。

变压器绕组电阻测量

变压器绕组电阻测量计算I^2.并在温升试验结束时计算绕组温度。作为型式试验和例行试验进行。也在现场进行，以确保变压器的健康，即检查连接松动、导线断股、高接触抵抗分接开关中，高电压导线和套管等。

测量变压器绕组有不同的方法，同样地：

• 测量绕组电阻的电流电压法。
• 测量绕组电阻的电桥法。
• 开尔文电桥测量绕组电阻的方法。
• 使用自动绕组电阻测量套件测量绕组电阻。

注：变压器绕组电阻测量应在每个抽头处进行。

变比试验

变压器的性能很大程度上取决于变压器匝数或电压比的完善程度。所以变比试验是一个必不可少的环节变压器型式试验. 本试验也是变压器的例行试验。所以为了确保电力变压器的电压和匝数比试验是变压器的重要试验之一。

变比试验过程简单。我们只是在高压绕组上使用三相415V电源，同时保持低压绕组开路。通过测量变压器高压端和低压端的感应电压，得到变压器的实际电压比。我们分别对所有抽头位置重复测试。

变压器磁平衡试验

变压器磁平衡试验仅在三相变压器上进行，以检查变压器内部的不平衡磁路.

变压器磁平衡试验程序

1. 保持变压器分接开关在正常位置。
2. 现在断开变压器中性点接地。
3. 然后在其中一个高压绕组端子和中性端子之间施加单相230 V交流电源。
4. 测量另外两个高压端子相对于中性端子的电压。
5. 对三个阶段中的每个阶段重复测试。

如果发生自耦变压器低压绕组也应重复进行变压器磁平衡试验。

变压器的一个磁芯中有三个并排放置的分支。单相绕组绕在一个分支上。在不同的相位中感应的电压取决于肢在核心中的相应位置。下表中给出了变压器不同相位中与中性端子相关的感应电压。

变压器磁化电流试验

变压器磁化电流试验用于定位磁芯结构中的缺陷、绕组移位、匝间绝缘故障或分接开关中的问题。这些条件会改变磁路的有效磁阻，从而影响建立磁路所需的电流通量在核心。

1. 将分接开关保持在最低位置，打开所有IV和LV端子
2. 然后在三相变压器的线路端子上施加三相415V电源，在单相变压器上施加单相230V电源
3. 测量每相的电源电压和电流
4. 现在重复这个步骤变压器磁化电流试验将分接开关保持在正常位置进行测试
5. 在保持水龙头处于最高位置的同时重复测试

对于三相变压器，通常情况下，变压器铁心上的两个外肢相位上有两个类似的较高读数，中间肢相位上有一个较低的读数。

与先前试验的励磁电流测量值在30%以内的一致性通常被认为是令人满意的。如果测得的励磁电流值比工厂试验期间测得的值高50倍，则绕组中可能存在故障，需要进一步分析。

注意：变压器的磁化电流试验应在直流电阻测量之前进行。

变压器矢量群试验

在一个三相变压器因此，对变压器进行矢量群试验是十分必要的。变压器中正确的矢量分组是变压器性能的基本准则变压器并联运行.

市场上有几种三相变压器的内部连接。这几个连接给出了二次电压的不同幅值和相位；通过选择合适的匝数比，可以调整幅度，但相位发散不能补偿。

所以我们必须选择一个变压器适用于相序和相位发散相同的并联运行。所有具有相同矢量接地的变压器都具有相同的相序和一、二次相位差。

在购买电力变压器之前，您应该确保变压器的矢量组，无论它是否与他或她的现有系统匹配。变压器的矢量群试验确定了其要求。

变压器绝缘电阻试验或兆欧表试验

变压器绝缘电阻试验是必要的型式试验。本试验是为了保证电力变压器整体绝缘系统的健康。

变压器绝缘电阻试验程序

1. 断开变压器的所有线路和中性端子

2. 兆欧表将导线连接到低压和高压套管螺柱上，以测量低压和高压绕组之间的绝缘电阻IR值
3. 将高阻表引线连接到高压套管螺柱和变压器箱接地点，以测量高压绕组和接地之间的绝缘电阻IR值
4. 将高阻表引线连接到低压套管螺柱和变压器箱接地点，以测量低压绕组和接地之间的绝缘电阻IR值

注：没有必要执行变压器绝缘电阻试验三相变压器每相。IR值在绕组之间取为整体，因为高压侧的所有绕组内部连接在一起形成星形或三角形，低压侧的所有绕组内部连接在一起形成星形或三角形。

测量如下：

• 自耦变压器：HV-IV至LV、HV-IV至E、LV至E。
• 对于双绕组变压器：HV至LV、HV至E、LV至E。
• 三绕组变压器：HV至IV、HV至LV、IV至LV、HV至E、IV至E、LV至E。
• 检查时应注意油温变压器绝缘电阻试验，因为变压器绝缘油的IR值可能随温度而变化。
• 每隔15秒、1分钟和10分钟记录IR值。
• 随着电压施加时间的延长，IR值增大。IR的增加表明绝缘层干燥。
• 吸收系数=1分钟值/15秒。价值
• 极化指数=10分钟值/1分钟值。

变压器介电试验

变压器介电试验是绝缘试验的一种。进行该试验是为了确保变压器的预期整体绝缘强度。为确保变压器绝缘的质量，进行了多项试验；介电测试就是其中之一。变压器的介电试验分两步进行。

第一种方法称为变压器分源耐压试验，在被试变压器绕组上施加规定水平的单相工频电压60秒，其余绕组和油箱接地，并观察试验过程中是否发生绝缘失效。

第二种是变压器感应电压试验，通过保持变压器一次绕组开路，向二次绕组施加两倍额定二次电压的三相电压，持续60秒。

外加电压的频率也应是工频的两倍。在这里，如果没有绝缘失效，测试是成功的。

除了变压器的介电试验外，还有其他检查变压器绝缘的试验，如雷电冲击试验、操作冲击试验和局部放电试验。

变压器感应电压试验

变压器的感应电压试验旨在检查匝间和线端绝缘以及对地和绕组之间的主绝缘-

1. 保持变压器一次绕组开路。
2. 向二次绕组施加三相电压。施加电压的幅值和频率应为二次绕组额定电压的两倍。
3. 试验持续时间应为60秒。
4. 试验应以低于全试验电压1/3的电压开始，并应迅速增加至所需值。

如果在试验过程中，在全试验电压下未发生击穿，则试验成功。

变压器温升试验

变压器温升试验包含在变压器型式试验. 在本试验中，我们检查变压器绕组和油的温升极限是否符合规范。在变压器的型式试验中，我们必须检查变压器的油温升和绕组温升极限。
