三相系统中单相、三相变压器组的比较
发现，发电，输电，和分布电力更经济的三相系统比单相系统要好。对于三相系统，需要三个单相变压器。三相变换可以用两种方法来完成，一种是用单一的三相变压器或使用一组三个单相变压器。每种选择都有优点和缺点。
单相三相变压器成本比一组三个单相变压器少15%左右。再一次，前者比后者占有更少的空间。对于一个非常大的变压器，不可能将一个大型的三相变压器运输到现场，而是易于运输三个单相变压器，它们分别架起组成一个三相单元。
使用一组三个单相变压器的另一个优点是，如果一组变压器的一个单元发生故障，那么该组变压器可以作为一个打开三角洲变压器。
三相变压器接线

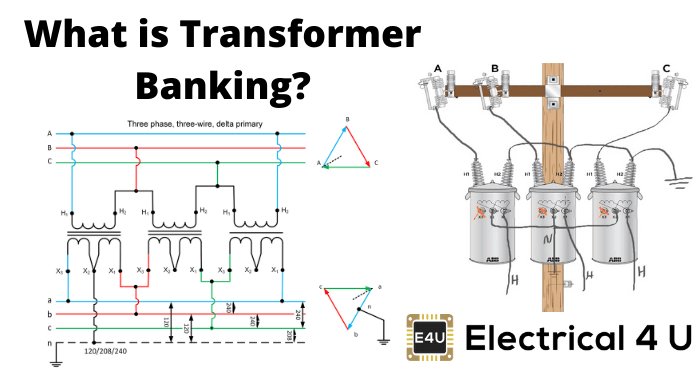

一个真实的三相变压器接线可以在每一边都有一个单相变压器或一组三个单相变压器。
对变压器的不同端子进行标记或标示
高压侧各相端子用大写字母A、B、C标示，低压侧各相端子用小写字母A、B、C标示，端子极性用后缀1、2表示。后缀1表示极性相似，后缀2也表示极性相似。
星形星形变压器
星形星形变压器在三相变压器中通过连接各自侧面的每一相的一个端子而形成。公共终端在下面的图中用后缀1表示。如果一次和二次都带后缀1的端子作为公共端子，则一次和二次电压是同相的。这就是为什么这个连接被称为零度连接或0o——连接。
如果在高压侧带后缀1的端子连接在一起作为共点，在低压侧带后缀2的端子连接在一起作为共点，则一次电压和二次电压是反相的。因此,星形星形变压器连接称为180o-三相变压器接线。你可以通过学习我们的网站了解更多关于变压器的信息MCQ在变形金刚。
δ变压器
在δ变压器，每相一次绕组的1个后缀端与下相一次绕组的2个后缀端相连。
如果一级为高压侧，则A1会连接到B吗2B1会连接到C吗2和C1会连接到A吗2。同样在低压侧，每一相绕组的1个后缀端子与下一相绕组的2个后缀端子相连。这意味着,一个1会连接到b吗2b1会连接到c吗2和c1会连接到a吗2。
如果变压器引线从绕组的一次和二次2后缀端子上取下，那么相似线路的一次和二次电压之间就不会有相位差。这δδ变压器连接为零度连接或0o连接。但在变压器的低压侧，如果，a2连接到b1b2连接到c1和c2连接到1。将变压器的二次引线从低压绕组的2个后缀端子上取下，使一次和二次的相似线路电压相位差。这个连接称为180o-三相变压器接线。
星形三角变压器
在这里星形三角变压器，高压侧星形连接是将所有的1个后缀端子作为共点连接在一起，变压器一次引线从一次绕组的2个后缀端子中取出。
低压侧三角形连接是将每相低压绕组的1个后缀端子与下相低压绕组的2个后缀端子连接而成。更清楚,1连接到b2b1连接到c2和c1连接到2。从变压器二次绕组的两个后缀端取下二次(此处称为低压)引线。的变压器连接图表显示在旁边的图表中。从图中可以看出，边的电压之和为零。这是必须的，否则封闭的delta将意味着短路。从相量图上还可以看出，从相到中性电压(等效恒星基)在三角洲侧滞后−30o到相到中性点电压在星星那边;这也是线路电压与线路电压之间的相位关系。这星三角形变压器因此connection称为−30o连接。星形三角+ 30o-也可以通过按以下顺序连接辅助端子来实现连接。一个2连接到b1b2连接到c1和c2连接到1。变压器的二次引线从低压绕组的两个后缀端子上取下，
三角星形变压器
三角星形变压器三相变压器的连接方式类似于星三角形连接。图中任一星三角变压器的高压侧和低压侧互换，即为星三角连接三相变压器。这意味着星三角连接的所有小字母都应该换成大写字母，所有小字母都换成大写字母in三角星形变压器连接。
Delta-Zigzag变压器
在恒星相连的一侧，每一相位的缠绕被分成相等的两半三角曲折变压器。每条腿变压器的核心除一次绕组外，由两个不同的二次相半绕组缠绕。
Star-Zigzag变压器
a中子星上每一相的缠绕star-zigzag变压器被分成相等的两半。每条腿变压器的核心除一次绕组外，由两个不同的二次相半绕组缠绕。
三相变压器星形连接和三角形连接的选择
在与中性点接地的星形连接中，相电压即相对中性电压，为线电压的1/√3倍，即线对线电压。但在三角形连接的情况下，相电压等于线电压。星形连接高压侧电力变压器比三角连接的高压侧变压器便宜10%左右。
让我们解释一下,
让,变压器电压比HV与LV之间为K，电压跨高压绕组为VH低压绕组的电压是Vl和电压变压器高电压侧的引线为VpLV说V年代。
在星形星形变压器
高低压绕组电压差，
在星形三角变压器
高低压绕组电压差，
在三角星形变压器
高低压绕组电压差，
132/33KV变压器K = 4
案例1
高低压绕组电压差，
案例2
高低压绕组电压差，
案例3
高低压绕组电压差，
在案例2电压高压和低压绕组之间的差异是最小的，因此它们之间的潜在应力是最小的，意味着这些绕组之间的绝缘成本也更少。因此，为了降职，用星-三角变压器连接是最经济的变压器设计。同样地，我们可以证明，为了提高性能，delta-star三相变压器接线是最经济的。
