电动机保护断路器是一种特殊类型电保护专门为……而设计的装置电动马达就像他们的名字所暗示的那样。电动机的用途广泛，用于驱动各种类型的机械装置，因此对电动机进行充分的保护是非常重要的MPCBs．以下是商业和工业建筑中电动机驱动装置的几个例子:
- 屋顶空调机、冷水机、压缩机、热泵及冷却塔．
- 抽取和喷射风扇，以及空气处理装置。
- 抽水系统。
- 电梯及其他起重设备。
- 工业传送带及其它制造过程中使用的机械。
在所有这些电机的工业和商业应用中，MPCB具有提供电气保护的关键作用。
什么是电机保护断路器，它有什么功能?
一个电动机保护断路器,或MPCB，是一种专业的机电设备，可用于60赫兹和50赫兹的电机电路。它有几个功能，允许它提供一个安全的电机电源:
- 保护电气故障例如短路、线对地故障和线对线故障。MPCB可以中断任何低于其分断能力的电气故障。
- 电机过载保护当马达开动时电流高于其铭牌值的一段时间。过载保护通常在mpcb中可调。
- 防止相位不平衡和相位丢失。这两种情况都可能严重损害健康三相电动机，因此MPCB将断开电机在任何一种情况下，一旦检测到故障。
- 热延迟防止电机在过载后立即重新启动，给电机时间冷却。过热的电机如果重新启动，可能会永久损坏。
- 〇电机电路转换mpcb通常为此配备按钮或刻度盘。
- 故障信号,大多数的模型电动机保护断路器有一个领导当MPCB跳闸时打开的显示。这是一个直观的指示，附近的人员，故障已经发生，电机不能再次连接，直到故障被解决。
- 自动重新连接,一些MPCB型号允许一个冷却时间输入，以防过载，之后电机将自动重启。
电动机是昂贵的设备，所以电动机保护断路器的作用是非常重要的。如果电机没有得到正确的保护，可能需要进行昂贵的维修工作，甚至完全更换设备。采用MPCB进行充分保护的电机将具有更长的使用寿命。
电机保护断路器工作原理
电机保护断路器可以被认为是热磁断路器的一个亚型，但具有额外的功能，是专门设计来保护电机。它的基本工作原理和其他的都是相似的断路器．
- 热保护装置用来保护电动机不过载。它是基于一个扩展和收缩触点，如果检测到过多的电流，将断开电机。重要的是要知道，热保护有一个延迟响应，以允许高涌入电流当马达启动时。然而，如果电机由于某种原因无法启动，热保护将在响应扩展的涌流时跳闸。
- 当发生短路、线路故障或其他大电流时，采用磁保护电气故障．与热保护不同，磁保护是瞬时的;立即断开危险故障电流。
- MPCB和其他断路器的主要区别是MPCB可以提供防止相位不平衡和相位丢失的保护。三相电路电机需要三个电压平衡的带电导体才能有效地运行。超过2%的不平衡将不利于电机的使用寿命。如果其中一相电压突然丢失，其影响将更加严重，因为电机将在只有两相的情况下继续运行。电机保护断路器能够通过测量相电压的差异来检测这些情况，并在它们发生时立即断开电机。重要的是要注意相电流不平衡是正常的三相系统认为功率分离单相负载，但不能接受时三相电路的权力一个电动马达。
- mpcb还配备了手动中断机制，允许断开电机更换或维护。
- 电机保护断路器有各种各样的电流额定值，它们的一个最好的特点是，许多型号允许电流额定值可以调整。这意味着可以配置相同的MCPB来保护不同容量的电机。
异步电动机的保护
在工业中使用的大多数电机是异步电动机，也称为a鼠笼式感应电动机．这些汽车使用三相电源要创建一个旋转磁场，从而使转子磁化，产生旋转运动。在设计异步电动机的电气保护和选择电动机保护断路器时，有一些非常重要的因素需要考虑，而这些因素在其他类型电动机的保护中是不存在的电路．
- 异步电动机在启动过程中会产生非常大的涌流，因为它们必须建立一个旋转的磁场。这个电流可以在几秒内达到额定值的500%到800%。由于这个原因，MPCB磁保护跳闸值大于额定电流的10倍，不像某些类型的微型断路器在低至额定电流的3倍时跳闸。在这些情况下，使用除MPCB以外的断路器甚至不允许在磁保护跳闸之前启动电机。为了减少涌流，一种很常见的做法是在电机保护断路器上加一个降压电机起动器。
- 异步电动机需要三相导体有平衡的电压才能正常运行。如果相导体的不平衡大于2%，久而久之电机就会损坏，使用寿命也会缩短。电动机也容易过热，作为废热，造成额外的能源消耗。基于此种理由，a电动机断路器必须能够检测相位不平衡，并相应地断开电机。
- 如果其中一相完全断开，电机仍会继续工作，但由于电气不平衡，其余两相的电流会超过额定值，可能会烧坏电机绕组。因此，一旦检测到相不平衡或缺相，电机保护器必须立即跳闸。这通常是通过测量相导体之间的电流差来实现的。如果其中一个相电流比另外两个相电流上升或下降相当大，就表明不平衡。同样地，如果其中一个相电流降至零，而其他两个相电流保持不变，则发生了缺相。
那么，什么样的断路器可以用来保护异步电动机呢?制造商一般提供三种不同的电机保护断路器，可用于广泛的电压和电流，以满足大多数异步电机保护的需要。
用接触器补充电机保护断路器，使电机启动和断开自动控制是很常见的。该系统还可能包括和欠压保护装置，在系统电压大大低于额定值时断开电机。
电机保护断路器尺寸(选择指南)
决定适不适的两个主要因素电动机保护断路器尺寸是电机本身的铭牌电压和铭牌电流。
- MPCB额定电压必须与电机铭牌电压匹配。一般情况下，电机保护断路器可用于交流230v、380v、415v、440v、500v、660v等多种额定电压。
- 一旦知道电压，就要检查电机的铭牌电流。重要的是要注意，实际运行电流可能低于铭牌电流，特别是如果电机不是完全负载。然而，MPCB必须总是根据铭牌电流值来选择，以便在电机启动时允许涌流。例如，一个铭牌电流为20安培的电机在部分负载运行时可能会产生更低的电流，但MPCB必须根据20安培的额定值进行选择，否则如果电机在满负荷运行时可能会跳闸。
- 电动机保护断路器然后可以校准到准确的电流值，足以为被保护的电机。它们通常有一个调整范围。例如，额定电流为32安培的MPCB可用于额定电流低至22安培的电机。这是非常有用的，如果一个电机被替换为一个更有效的模型，需要一个更低的电流，因为它将不需要更换电动机断路器．
- 即使一个电动机保护根据被保护电机的大小，正确地确定断路器的尺寸，使用适当的接线也很重要。为了提供足够的保护，电线必须能够安全地传导额定电流。电线过小会过热，绝缘会熔化，即使安装了断路器也可能发生电气故障。
电机保护断路器规格表

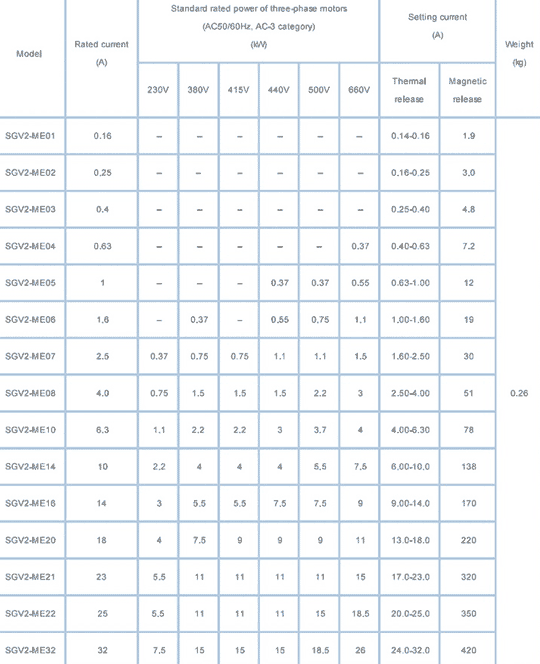

MPCB制造商通常提供断路器技术规格的图表，以简化选择过程。下面的图表，提供了一个例子，是电动机断路器CGSL公司生产的SGV2-ME型。
热释放柱和磁释放柱显示了热保护和磁保护工作时的电流值。在安装MPCB之前，验证电压和电流额定值是否与被保护的电机兼容是非常重要的。
电机保护断路器的结论
电机保护断路器在电气安全中有着非常重要的作用，因为它们保护的电机在商业建筑和工业中有着广泛的应用。
异步电动机是工业和商业环境中最常见的电动机类型，它有特殊的保护要求，只能通过一个电动机保护断路器来满足。它也可以与其他保护或自动化设备，如欠压保护，定时器和降低电压的电机启动器补充MPCB。
为了提供可靠的电机保护，MPCB的适当选择是关键。一个过小的MPCB甚至不允许电机启动，而一个过大的MPCB可能无法检测被保护电机的过流情况。
