什么是DOL Starter?
一个痛单位起动器(也称为a直接在线起动器或跨线起动器)是一种开始的方法三相感应电动机。在DOL Starter中，an感应电动机直接连接它的三相电源，DOL起动器应用全线路电压到电机端子。

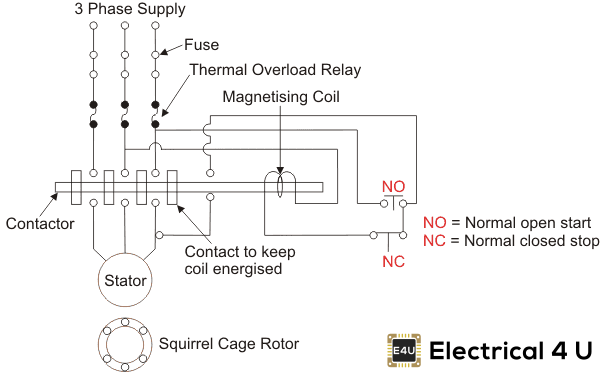

尽管有这种直接的联系，但并没有对电动机。DOL电机启动器包含保护装置，在某些情况下，还包含状态监控。DOL起动器接线图如下所示:
由于DOL起动器直接连接电机到主要供应线，电机拉一个非常高侵入电流与满载相比当前的电机(高达5-8倍)。当电动机达到额定转速时，这个大电流的值就会减小。
直连起动器只能在电动机的高涌流不会在供电电路中造成过压降的情况下使用。如果需要避免高电压降，a星三角起动器应该改为使用。直接在线启动器通常用于小型电动机的启动，尤其是小型电动机三相鼠笼式感应电动机。
如我们所知，电机电枢电流的方程。
反电动势(E)的值取决于速度(N)，即E与N成正比。
开始时，E的值为零。所以启动电流很大。在小型额定电动机中，转子具有相当大的轴向长度和较小的直径。所以它加速很快。
因此，速度增加，电枢电流值迅速下降。因此，小型额定电动机在直接连接到三相电源时能够平稳运行。
如果我们连接一个大的电机直接通过三相线，它将不会顺利运行，并将损坏，因为它不得到加速作为一个较小的电机，因为它有短轴向长度和更大的直径更大的转子。然而，对于大额定电动机，我们可以使用油浸DOL起动器。

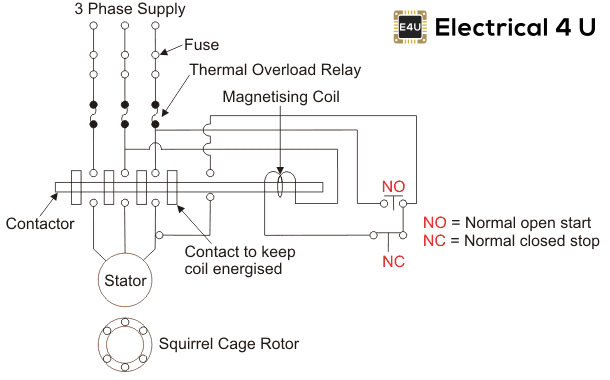

DOL启动接线图
DOL状态器的接线图如下所示。直接在线起动器由两个按钮组成，一个绿色按钮用于起动，一个红色按钮用于停止电动机。的痛单位起动器包括塑壳断路器或断路器、接触器和过载继电器保护。这两个按钮，即绿色和红色或启动和停止按钮控制联系人。
要启动电机，我们按下绿色按钮和整条线来闭合触点电压出现在发动机上。接触器可以是3极或4极。下面所给接触器为四极式。
它包含三个连接电机和供电线路的NO(常开)触点，第四个触点是“保持触点”(辅助触点)，在启动按钮释放后给接触器线圈供电。
如果发生任何故障，辅助线圈被断电，因此起动器断开电机与电源的连接。
三相电机起动器，具有过载保护功能
当电动机吸出过多的电流以满足负载要求，从而使负载要求超过额定极限时，这称为过载。
热过载保护是一种安全措施，当电动机产生过电流或过电流，导致设备过热。过载也是过电流的一种。因此，采用过载继电器来限制引出的电流。
但这并不意味着保护了短路。系统中使用的保险丝或微型断路器保护过流。过载保护在略高于电机额定电流的较低电流时断开电路。
如果过载电流持续时间太长，就会损坏，也就是说，如果在短时间内(如电动机启动时)电流过大，过载电流就不会跳闸。
我们经常通过过载继电器提供过载保护。过载继电器可以是具有可调跳闸设置的固态设备，也称为电子继电器，或通过与称为热继电器的相关温度传感器相互作用，或如果仅操作为过量电流流，则称为磁继电器。
对于大多数电动机，过载保护装置的最大额定功率为满载额定电流的125%。
DOL起动器工作原理
a的工作原理痛单位起动器从连接到电机的三相主电路开始。控制电路连接到任意两相，并仅从这两相通电。
当我们按下启动按钮时，电流流过接触器线圈(磁化线圈)和控制电路。
电流使接触器线圈通电，并导致触点闭合，因此三相电源可用于电机。DOL起动器的控制电路如下图所示。
如果我们按下停止按钮，通过触点的电流将停止，因此对电机的供应将不可用，当过载继电器运行时，类似的事情将发生。由于电动机的供应中断，机器就会停止运转。
接触器线圈(磁化线圈)得到供应，即使我们释放启动按钮，因为当我们释放启动按钮，它将得到供应的主要接触，如图所示直接在线起动器。
DOL启动器的优点
DOL starter的优点包括:
- 简单和最经济的起动器。
- 更舒适的设计，操作和控制。
- 在启动时提供几乎完全的启动扭矩。
- 易于理解和排除故障。
- DOL起动器将电源连接到电机的三角绕组。
DOL启动器的缺点
DOL starter的缺点包括:
- 高起动电流(满载电流的5-8倍)。
- DOL起动器导致电压显著下降，因此只适用于小型电动机。
- 痛单位起动器降低机器的寿命。
- 机械地艰难。
- 不必要的高启动转矩
痛单位Starter应用程序
DOL起动器的应用主要是在高涌流不会在供电电路中引起过压降的电机(或这种高电压降是可接受的)。
直接在线启动器通常用于启动小型水泵、传送带、风扇和压缩机。在异步电动机(如三相鼠笼电动机)的情况下，电动机将产生一个高启动电流，直到它运行到全速。
