英国是什么?

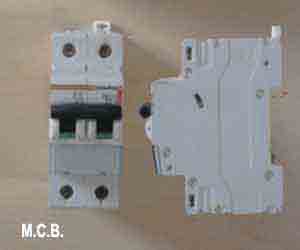

一个小型断路器(MCB)是一种自动操作的电气开关，用于保护低电压电压来自过载或短路的过电流造成的损坏的电路。MCB通常被评定到a当前的最高可达125a，不具有可调跳闸特性，可采用热式或热磁式运行。
保险丝和MCB
目前，微型断路器(MCBs)越来越多地应用于低压电网中保险丝。该MCB与保险丝相比有许多优点:
- 它会自动关闭电路在网络的异常情况下(包括过载和故障情况)。MCB对电流的变化更敏感，因此在这种情况下的检测更加可靠。
- 由于开关操作旋钮在跳闸期间处于关闭位置，因此可以容易地识别电路的故障区域。但在保险丝的情况下，应通过从保险丝底座打开保险丝夹具或切口来检查熔丝线，以确认熔丝线的吹。因此，如果与保险丝相比，它是多么检测到MCB。
- 在保险丝的情况下，不可能快速恢复供应，因为必须可供选择或更换熔断器以恢复供应。但在MCB的情况下，通过翻转开关的（字面上）可以快速恢复。
- 使用微型断路器比使用保险丝更安全。
- mbcs可以远程控制，而保险丝则不能。
由于MCB对熔丝单元的许多优点，在现代低压电网中，微型断路器几乎总是用而不是保险丝，
MCB过度保险丝的唯一缺点是该系统比保险丝单元系统更昂贵。
工作原理小型断路器
微型断路器有两种操作的操作。一种由于电流过电流的热效应，由于电流的电磁效应。每当连续过电流流过MCB时，通过双金属条带实现微型断路器的热操作，通过弯曲加热双金属条和偏转。
双金属条带的这种偏转释放机械闩锁。当该机械闩锁附接到操作机构时，它导致打开微型断路器触点。
但在短路状态下，电流的突然升高会引起断路器脱扣线圈或电磁阀相关的柱塞机电位移。柱塞撞击跳闸杆导致锁闩机构立即释放，从而打开断路器触点。这是一个简单的解释微型断路器工作原理。

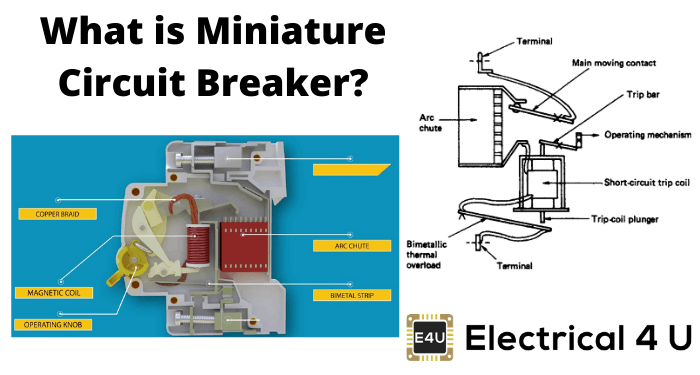

微型断路器施工
微型断路器施工非常简单，稳健和免维护。通常，没有修复或维护MCB，它只是在需要时被新的。微型断路器通常具有三个主要的结构部件。这些是：
微型断路器框架
微型断路器的框架是模制壳体。这是一个刚性，坚固，绝缘的壳体，其上安装了其他部件。
微型断路器的操作机制
微型断路器的操作机构提供了微型断路器手动开启和闭合操作的手段。它有三个位置“开”，“关”，“绊倒”。如果MCB因过流而触发，外部开关锁存器可以处于“触发”位置。
手动关闭MCB时，切换闩锁将在“关闭”位置。在MCB的关闭条件下，开关位于“ON”。通过观察切换闩锁的位置可以确定MCB是否关闭，跳闸或手动关闭。
小型断路器跳闸装置
跳闸装置是微型断路器的主要部件，负责微型断路器的正常工作。MCB提供了两种主要类型的跳闸机构。双金属提供过载电流保护，电磁铁提供短路电流保护。
微型断路器操作

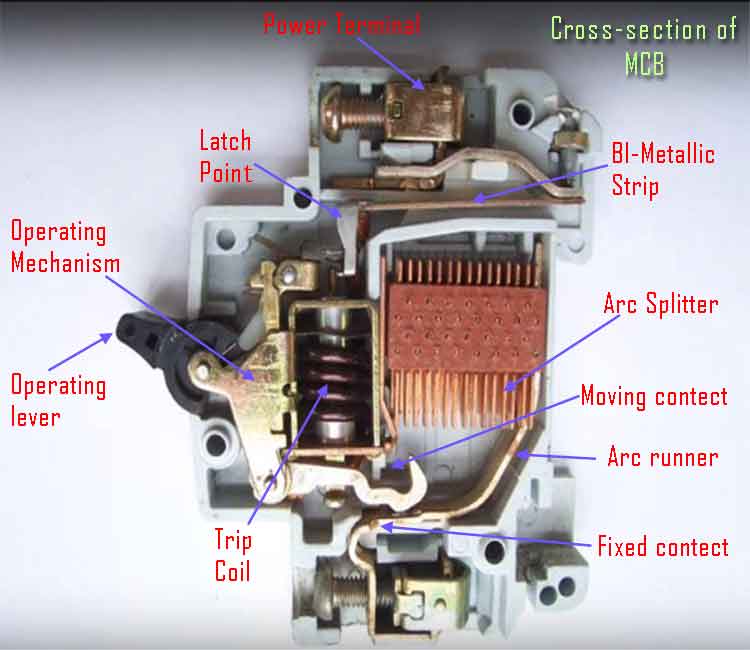

在一个微型断路器中，有三种机构可以使其关闭。仔细观察旁边的图片，我们会发现主要有一个双金属片，一个跳闸线圈和单手操作的通断杆。
图中所示的微型断路器的电流承载路径如下。第一左手侧电源端子 - 然后是双金属条带 - 然后 - 电流线圈或跳闸线圈 - 然后移动接触 - 然后固定接触和 - 最后的右侧有侧电源端子。所有这些都是串联的。
如果电路长时间过载，双金属片就会过热变形。双金属条的这种变形会引起锁存点的位移。断路器的动触点是通过弹簧压力来布置的，有了这个锁存点，只要锁存点有一点位移，弹簧就会释放，动触点就会移动，从而打开断路器。
电流线圈或跳闸线圈放置在这样的方式，在短路故障期间，该线圈的MMF导致其柱塞击中相同的闩锁点，并使闩锁被移位。因此，MCB将以同样的方式打开。
再次操作杆小型断路器是手动操作的，这意味着当我们手动使MCB处于关闭位置时，同样的锁存点会以同样的方式移动触点与固定触点分离。
无论使用何种操作机制——例如，由于双金属条的变形，或由于跳闸线圈的MMF增加，或由于手动操作——相同的锁存点被移位，相同的变形弹簧被释放。这是最终负责运动触点的运动。当动触点与定触点分离时，可能有很高的概率弧。
然后，该电弧通过弧流器升起并进入电弧分离器，最后淬火。当我们打开MCB时，我们实际将移位的操作闩锁重置为上一个位置，并使MCB准备好另一个关闭或跳闸操作。
