一般电气开关设备最高1kV被称为低压开关设备。这个词LV Switchgear.包括低电压断路器，开关，关闭负载电子光电隔离器那HRC保险丝那地球漏电断路器那微型断路器（MCB.）和模压壳体断路器（MCCB）等。保护LV系统所需的所有附件。最常见的用途LV Switchgear.为低压配电板。该系统包括以下几个部分
新来者
输入者输入电力到了incomer。这开关柜用于incomer的使用应具有主开关设备。这开关柜附在进线器上的设备应该能够承受短时间的异常电流，以便下游设备能够运行。但应是电缆中断故障的最大值当前的系统生成。它必须与下游设备有联锁安排。一般空气断路器优选用作中断装置。低电压空气断路器对于此目的，是优选的，因为以下特征
- 简单
- 高效性能
- 高正常电流额定值高达600 a
- 高断层容量高达63 ka
虽然空气断路器绊倒时间长，大尺寸，成本高，但仍然是最适合的低压开关设备对于上述特征。
次雷默
下一下游部分LV配电板是次入息者。这些次级馈线从主馈线总线获取电力，并将此电力馈线总线。作为次进料机部件安装的设备应具有以下特点
- 能够在不牺牲保护和安全的情况下实现经济
- 由于IT覆盖有限的是网络，因此需要相对较少的互锁。
ACBS.（空气断路器）和开关保险丝单元通常用作蜕皮和蜕皮的壳体断路器（MCCB）。
喂食器
不同的馈线连接到馈线总线以馈送不同的负载，发动机负载，照明负载，工业机械负载，空调负载，变压器冷却系统载荷等。所有进料器主要受开关熔断器单元保护，并且除此之外，根据连接到进料器的负载类型，选择不同的开关设备用于不同的馈线。让我们详细讨论
- 电动机加料器
- 电机进料器应保护抵抗负载，短路，电流超时，直到锁定转子条件和单相位。
- 工业机械装载送料器
- 给料机连接工业机械负载如烘箱，电镀浴室等通常由MCCBL和开关保险丝隔离开关单元保护
- 照明负载馈线
- 这种保护类似于工业机械负载，但在这种情况下提供额外的接地漏电电流保护，以减少有害的电流泄漏和火灾可能造成的任何生命和财产损害。
在LV开关设备系统，电器保护短路和过载的条件电气保险丝或者是断路器。然而，对于发生在器具内部的故障，操作员没有得到充分的保护。这个问题可以通过使用漏电断路器来解决。这工作在低泄漏电流。漏电接地断路器能检测漏电电流低至100毫安，并能在不到100毫秒的时间内断开器具。

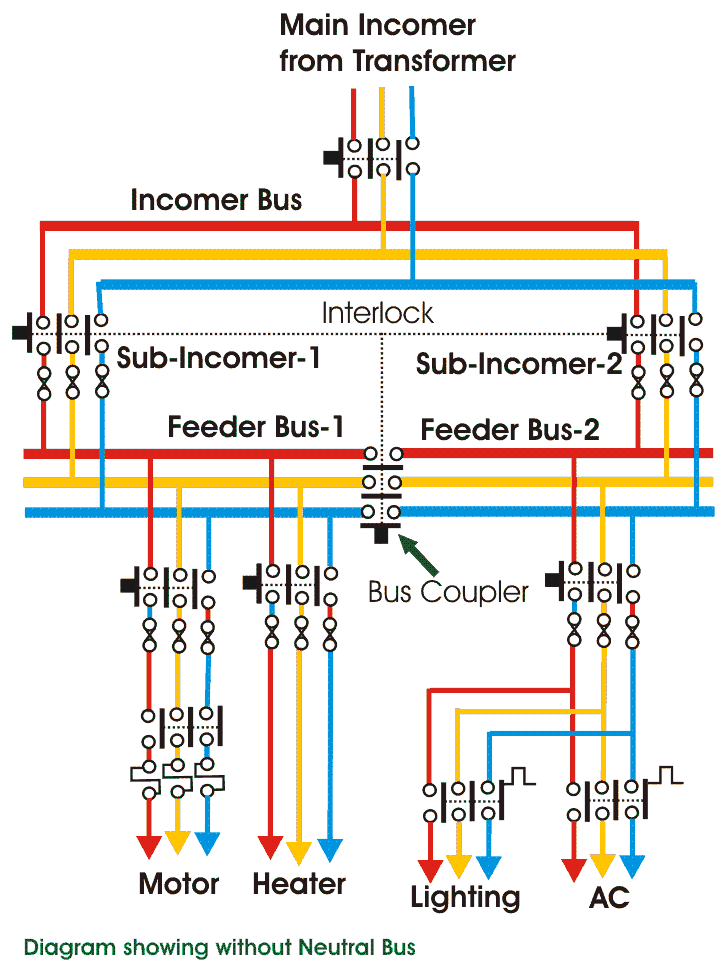

以上示出了低压开关设备的典型图。在这里，主要的infomer来自LV一侧电力变压器。这个incomer通过一个电器隔离器以及MCCB（图中未示出）馈送INCOMER总线。两个子收入连接到Incomer总线，并且这些子收入通过开关保险丝单元或空气断路器保护。这些开关与总线截面开关或总线耦合器互锁，如果总线截面开关安装在位置，只有一个母线截面开关只有一个母线截面开关只有在母线截面开关处于OFF位置时，均可才能打开。这种布置对于防止子填入之间的任何相序失式富有成效。不同的负载馈线连接到进料器总线的两个部分中的任何一部分。在这里，电机馈线受到保护热过载设备以及传统的开关保险丝单元。加热器进料器仅由传统的开关保险丝单元进行保护。国内照明和交流负荷分开保护微型断路器以及常见的传统开关保险丝单元。这是最基本和简单的方案低压开关设备或LV配电板。
