什么是JK触发器?

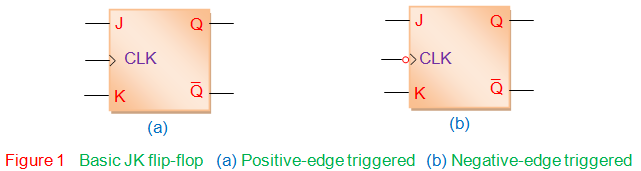

一个JK触发器顺序双态单位存储器设备是以其发明者命名的吗杀杰克。一般来说它有一个时钟输入插口(时钟),两个数据输入插脚(J和K),和两个输出插脚(Q和Q̅)如图1所示。JK触发器可以在时钟的前缘触发，也可以在时钟的后缘触发，因此可以分别是正边触发或负边触发。
JK触发器电路

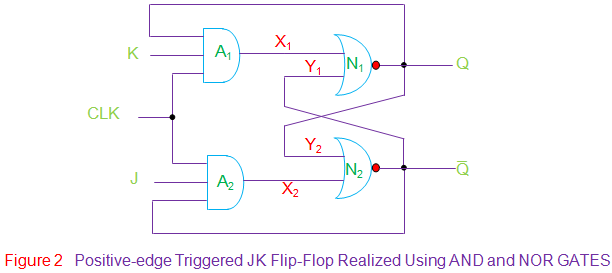

为了深入了解JK触发器的工作原理，必须使用如图2所示的表示正边触发的基本门来实现JK触发器使用和盖茨和盖茨也不。
这里可以看到，输出Q与输入K和时钟脉冲(使用和门1,A1),而输出Q值̅将之与输入J和时钟脉冲(使用和2门2)。
进一步的输出A1作为一个输入(X1到NOR门1号，N1另一个输入(Y1问̅)连接到输出。与门2类似，N2有两个输入(X2和Y2)作为A的输出2分别输出Q。
最初让J = K = 0, Q = 0和Q̅= 1。现在考虑第一个时钟脉冲在CLK引脚的正边缘的外观触发器。这就导致了X1= 0和X2= 0。然后N的输出1X = 01= 0和Q̅= 1;而N的输出2X等于12= 0且Q = 0。从而得到Q = 0和Q̅= 1。
然而,如果我们考虑初始状态是J = K = 0, Q = 1和Q̅= 0,那么X1= X2= 0导致Q = 1和Q̅= 0。这表明触发器的状态输出Q和Q̅保持不变的情况下J = K = 0。
现在,假设J = 0, K = 1, Q = 0和Q̅= 1。基于同样的理由分析，一个得到X1= X2= 0这进一步导致Q = 0(因此问̅= 1)。同样的如果Q和Q̅1和0,分别,那么X1= 1 and X2会导致Q = 0 = 0(因此问̅= 1)。
这意味着如果J = 0 K = 1,则触发器重置(Q = 0和Q̅= 1)。
接下来如果J = 1, K = 0, Q = 1和Q̅= 0,那么X1= X2= 0导致Q = 1(因此问̅= 0)。同样的如果Q = 0和Q̅= 1,那么X1X = 0,2= 1导致问̅= 0,因此问被迫值1。这意味着对于J = 1和K = 0,触发器输出总是会设置即Q = 1和Q̅= 0。
同样对J = 1, K = 1, Q = 1和Q̅X = 0人1X = 1,2= 0和Q = 0(因此问̅= 1);如果问更改为0和Q̅为1,那么X1X = 0,2= 1这迫使Q̅为0,因此Q为1。这表明J = K = 1,触发器输出切换的意思问变化从0到1或从1到0,和这些变化反映在销Q̅相应的输出。
然而，需要注意的是，如果在时钟输入端没有上升沿，则触发器的状态保持不变。
JK翻转真值表

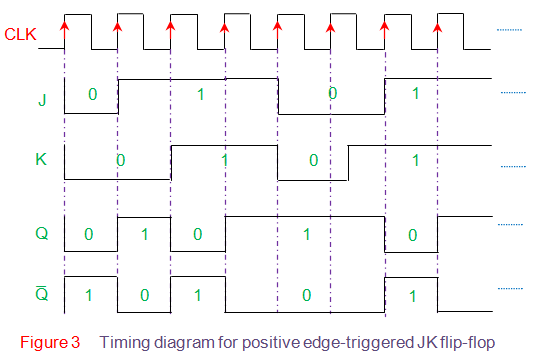

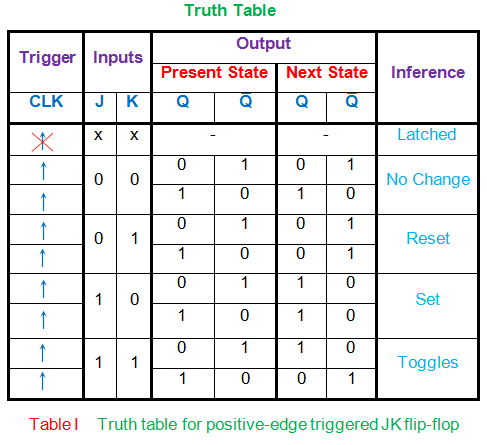

的真值表对于JK的翻转已经总结在下表一。与之相关的波形如图3所示。此外，需要注意的是，负边缘触发触发器的工作原理与正边缘触发触发器相似，不同之处在于它的变化发生在时钟脉冲的后缘，而不是它的前缘。
JK触发器时序图
从上面的真值表可以得出的输出方程J K触发器如表二所示，这就是所谓的时间图j。k。flip flop翻牌

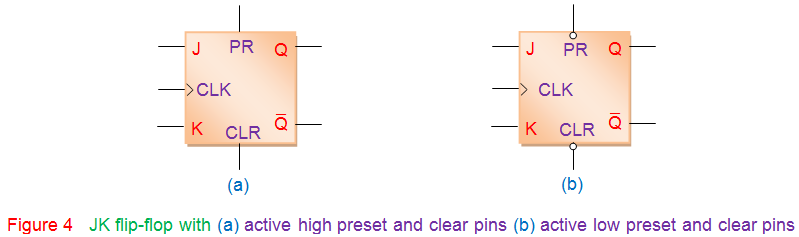

除了图1所示的基本输入输出管脚之外，J K拖鞋也可以有特殊的输入，如clear (CLR)和preset (PR)(图4)。这些可以用来使触发器从它的当前状态到一个确定的状态。
例如，使用CLR引脚可以使输出等于0，而使用PR引脚可以将输出设为1。然而，这些引脚可以是高激活(图4a)或低激活(图4b)操作。

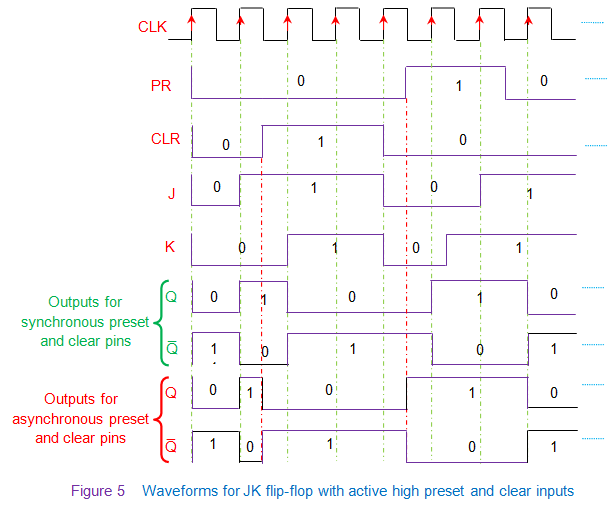

带有有源高预置和清晰引脚的正边缘触发JK触发器的波形如图5所示。
此外，值得注意的是，这些引脚可以是同步或异步在本质上的意义上的清除和设置操作发生取决于时钟(由绿线显示)或没有(由红线显示)，分别。
此外，如果预设和清除引脚处于低位活动，则在清除和清除引脚处于低位而不是高位时，图表中观察到的变化就会发生。
也有D人字拖,老的人字拖,活跃的低SR触发器,门控SR触发器。
