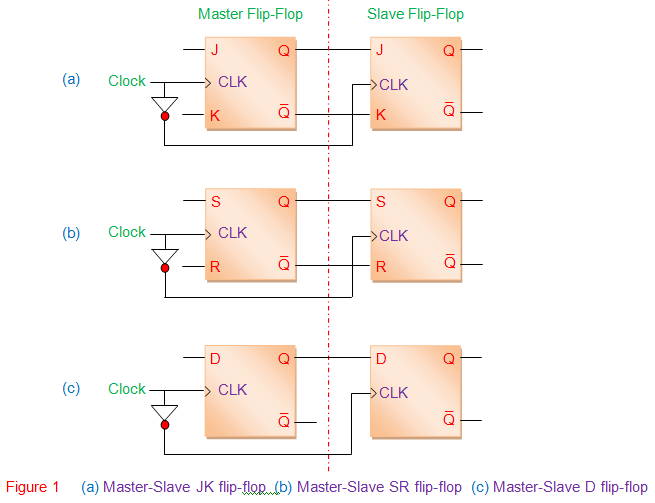

主从触发器两人字拖的级联组合是其中第一个是指定主触发器,而下一个被称为奴隶触发器(图1)。这里的主人外部时钟触发器被触发的脉冲序列,而奴隶被激活的反演即如果主人是正的边沿触发,然后从站是负边触发，反之亦然。这意味着数据进入拖鞋在时钟脉冲的前/后沿获得，而在时钟脉冲的后/前沿获得输出管脚。因此主从触发器只有在出现一个完整的时钟脉冲后才完成它的操作，它们也被称为脉冲触发触发器。

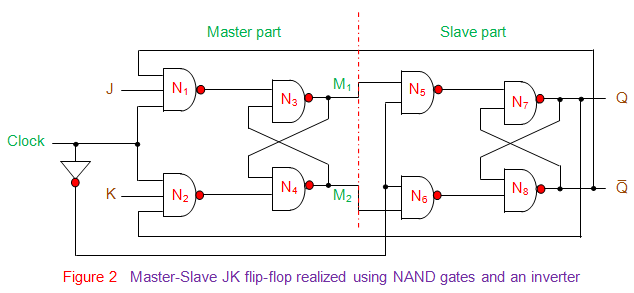

一个主从JK触发器的内部结构由与非门和一个逆变器(以补充时钟信号)所示。这里可以看到与非门1 (N1）有三个输入viz，外部时钟脉冲（时钟），输入j和输出q∞;而NAND门2（n2)有外部时钟脉冲(clock)，输入K，输出Q为其输入。
进一步计算N1和N2门被连接为交叉连接门N的输入端3.和N4。这四扇门连在一起1N2N3.和N4)构成触发器的主部分，而其他四个门的类似安排N5N6N7和N8形成它的奴隶部分。
从图中还可以明显地看出，从机是由主机的输出(M1和M2)，这和它的名字是一致的主从触发器。此外，master在时钟正边缘期间是活动的，因此M1和M2改变他们的国家;取决于J和k的值，但是在这个时刻，整个系统的输出(主从JK触发器)保持不变，因为从机由于时钟脉冲的正边缘而处于非活动状态。与此类似，从服务器根据其输入M决定其输出Q和Q̅1和M2在时钟的负边缘期间，主服务器将处于不活动状态。

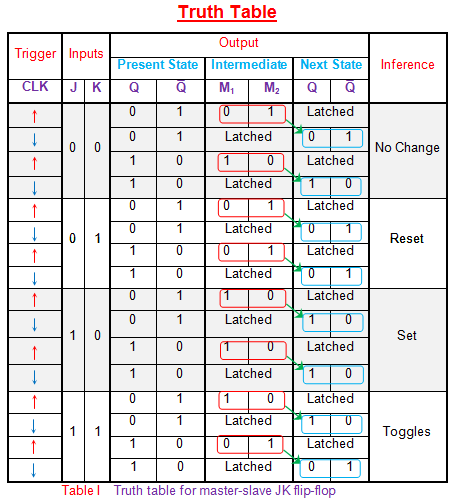

的真值表对应工作的拖鞋如图2所示由表i给出。这里可以看到，触发器的主端输出(红框内的数据)出现在时钟的正边缘(红箭头)。然而，此时从输出保持锁存或不变。在时钟脉冲的负边缘(蓝色箭头)期间，同样的数据被从端传输到主从触发器的输出管脚(数据封装在蓝盒子里)。的时序图中进一步强调了相同的原理主从触发器如图3所示。这里的绿色箭头表示从输出只是延迟了半个时钟周期的主输出。
此外，值得注意的是，任何其他类型的主从触发器的工作都类似于这里解释的主从JK触发器。
