有源低SR锁存器或触发器:它是什么?(加上真值表)

什么是活跃的低SR锁存器?

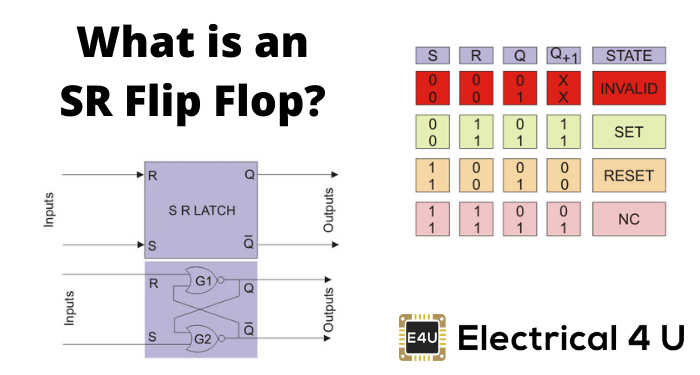

一个活跃的低SR闭锁(或有源低SR触发器)是一种门闩当S = 0(LOW)时设置。一个有源的低SR锁存器通常是用NAND盖茨。SR锁存器的逻辑电路如下图所示。

在上述逻辑电路中，如果S = 0, R = 1, Q变为1。让我们来解释一下。

• 当至少有一个输入为0时，与非门总是输出为1。
• 所以，当S被应用为0时门G1的输出也就是Q是1不管第二次输入的条件是什么 门。
• 现在，Q是门G2的输入所以当R已经是1时，G2的两个输入都变成1。G2的输出是 或0。
• 所以不管Q的前一个条件是什么，它总是变成Q = 1和 当S = 0, R = 1时= 0。这叫做锁存器的固定状态。

在上述逻辑电路中，如果S = 1, R = 0, Q变为0。让我们来解释一下。

• 正如我们已经说过的，当至少有一个输入为0时，与非门总是输出为1。
• 所以当R = 0时，门G2的输出。 是1，与第二个输入Q到门的条件无关。
• 所以不管之前的条件是什么 它总是变成1这个1然后反馈到门G1的输入。因为这里S已经是1了，所以G1的输入都是1。因此G1即Q的输出为0。所以Q = 0 当S = 1, R = 0时= 1。这叫做锁存器的复位状态。

在上述逻辑电路中，如果S = 1, R = 1, Q保持不变。让我们来解释一下。

• 首先假设Q先前是1。
• 现在G2的两个输入为1，为r = 1和q = 1.所以g2的输出。 是 或0。
• 现在，当R = 1时，G1的输入为1和0 = 0。所以G1即Q的输出是 或1。
• 现在假设Q之前是0。
• 现在，当R = 1 Q = 0时，G2的输入为1和0。所以G2的输出。 是 或1。
• 当S = 1时，G1的两个输入都是1 = 1。所以G1即Q的输出是 或0。
• 证明了当S = 1和R = 1时，Q保持不变。

在上面的逻辑电路中，如果s = 0并且还r = 0，则q的条件是完全不可预测的。让我们来解释一下。

• 首先假设Q先前是0。
• 当R = 0 Q = 0时，G2的两个输入都是0。所以G2的输出。 是 或1。
• 现在当S=0时，G1的输入为0和1 = 1。所以G1即Q的输出是 或1。这意味着Q改变了。
• 现在Q是1。所以当R = 0 Q = 1时，G2的输入是0和1。所以G2的输出。 是 或1。这意味着 是不变的。
• 现在当S=0时，G1的输入为0和1 = 1。所以G1即Q的输出是 或1。这意味着Q不变。

因此，当S和R都为0时，输出Q的值是否改变或不变就变得不可预测。这个条件的S R门闩通常避免的。

Active Low SR Latch真值表

的真值表对于一个活跃的低SR触发器(即SR锁存器)已经在下表中显示。

也有D门闩,JK人字拖,封闭的SR门闩。你可以通过检查我们的完整列表来了解更多关于活跃的低SR触发器和其他逻辑门逻辑门的问题。
