转换触发器导致一种类型的触发器表现得像另一种类型拖鞋。为了使一个触发器模仿另一种额外的电路和/或连接是必要的。

将JK触发器转换为SR触发器

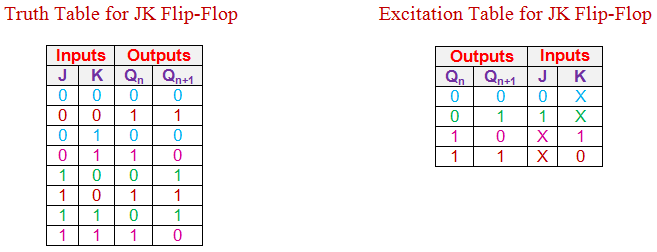

步骤1：写出所需触发器的真相表
这里使用SR触发器使用JK触发器。因此，人们需要写下真相表SR触发器。

第2步：从实际表中获取给定触发器的激励表
激励表提供了关于必须提供给触发器的输入的细节，以获得明确的下一个状态（Q_{n + 1}）来自已知的当前状态（Q_N）。

来自真相表jk触发器可以看到q_{n + 1}将成为0来自Q._N= 0（i）j = k = 0和（ii）j = 0和k = 1（首先和第三行的蓝色条目）。

这意味着要获得下一个状态，q_{n + 1}as 0来自当前的州Q._N= 0, J must be made zero while K can be either 0 or 1. This is indicated by the first row of the excitation table (blue entries in the first row of excitation table) where the value of K is expressed as ‘X’ indicating don’t care condition. Similarly to obtain the next state as 1 from the current state 0, one has to have J equal to 1 while K can be either 0 or 1 (indicated by green entries of the truth table). This leads to the second row of excitation table (green entries) to be filled with values Q_N= 0，q_{n + 1}在相同的场地上，j = 1和k = x = x = x。需要填充整个励磁表（粉红色和深红色的条目）。

第3步：将给定触发器的激励表适当地将所需触发器的真实表附加到获得转换表
在这里，通过填充给定Q的J和K输入的值来获得转换表_N问：_{n + 1}，参考激发表。

步骤4：简化给定触发器输入的表达式
在这种情况下，在S，R和Q方面需要一个需要到达输入J和K的逻辑表达式_N使用合适的简化技术k-map.。

步骤5：设计必要的电路并相应地进行连接
这里既不需要额外的电路也没有新连接。

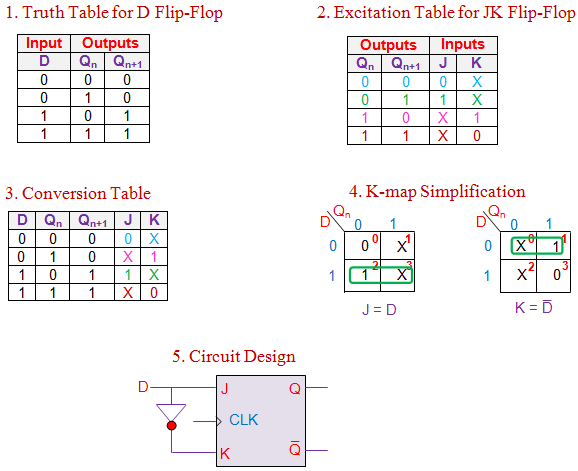

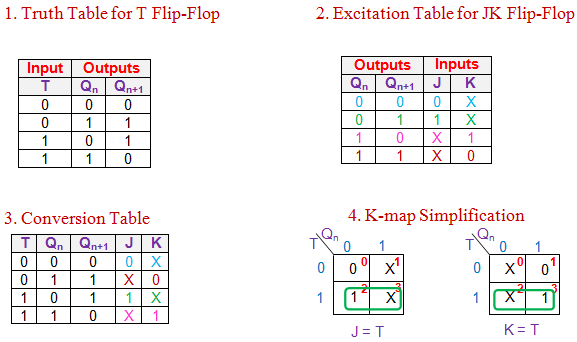

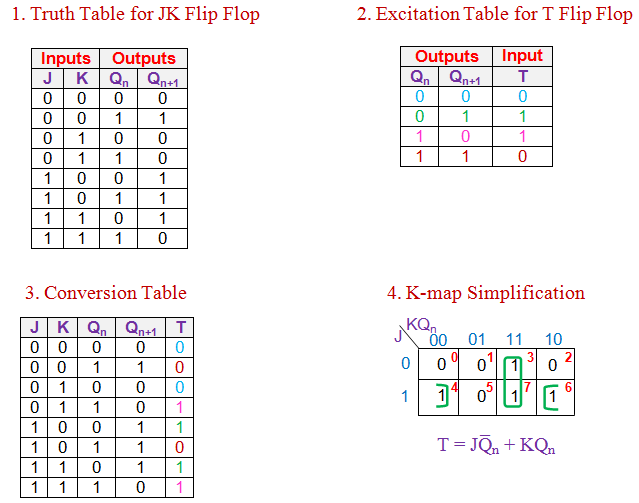

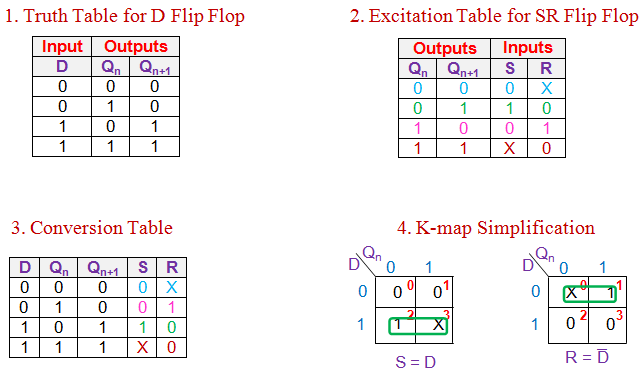

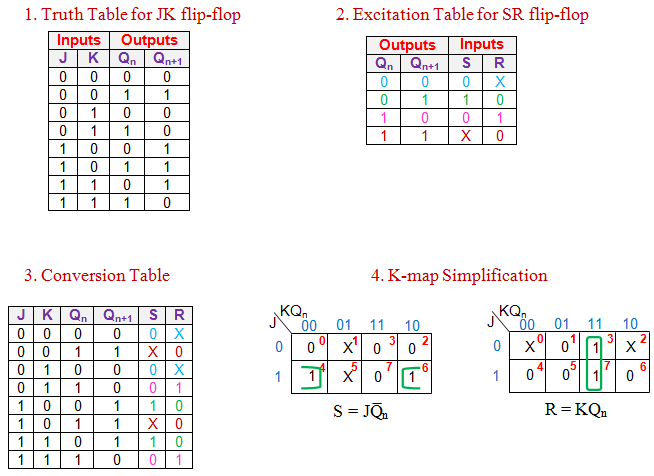

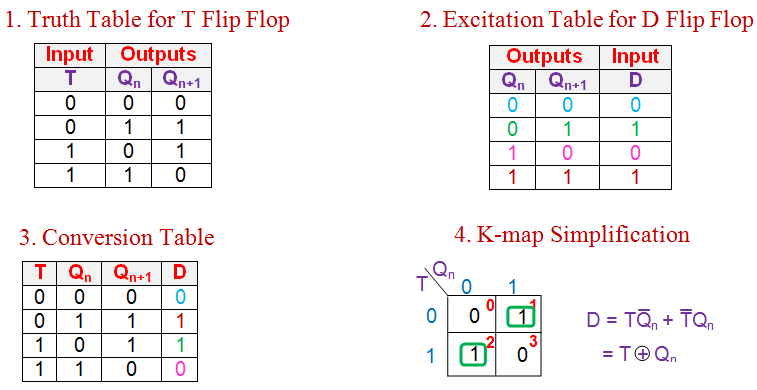

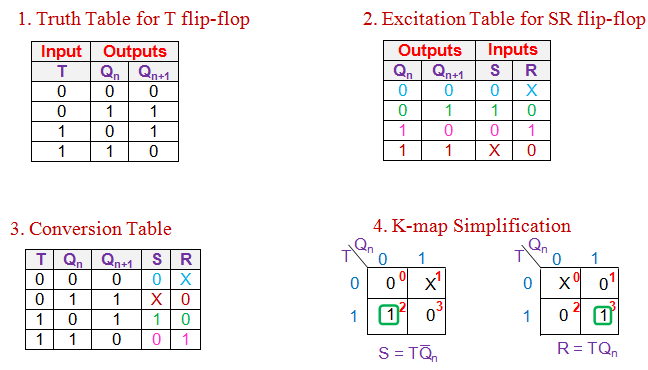

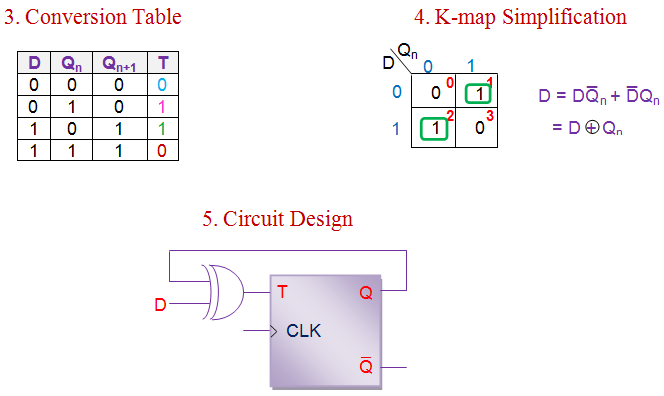

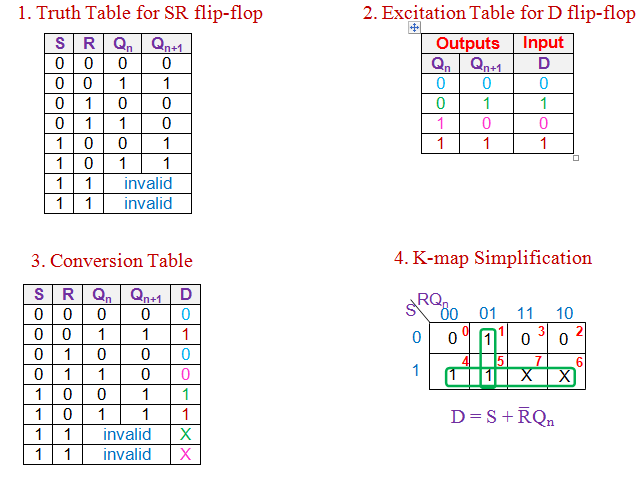

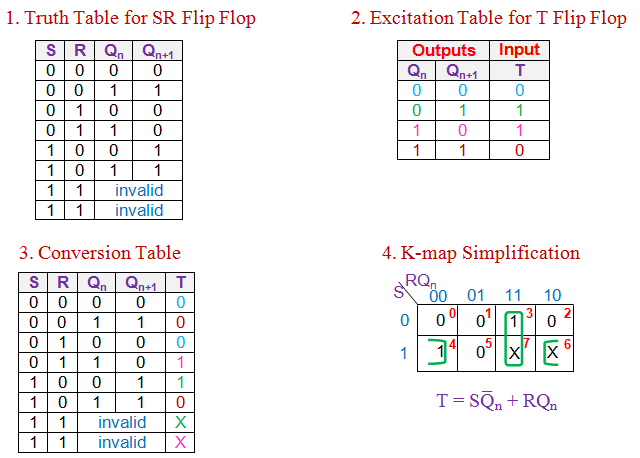

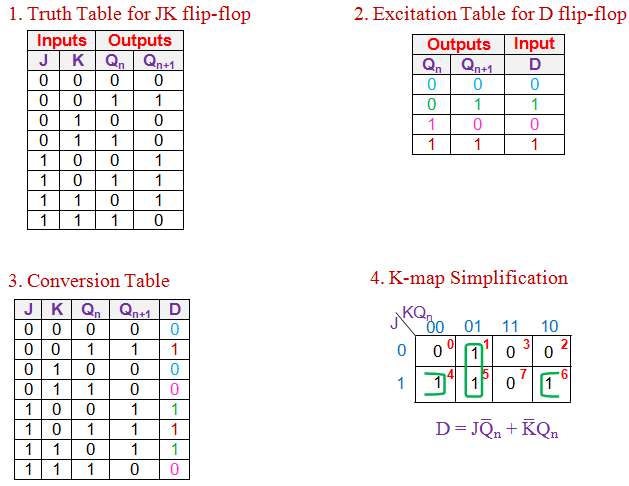

在同一个地面上，可以将给定的触发器转换为任何其他类型的触发器，如下所示。
