什么是NOR GATE？
一个或非门(“非或门”)是一个逻辑门，只有当它的所有输入都为假时才产生高输出(1)，否则产生低输出(0)。因此NOR门是an的反义词或门并且其电路通过将AN或GATE连接到NOT门来产生。就像一个或门一样，一个NOR门可以具有任何数量的输入探针，而是只有一个输出探头。
一个不是门其次是A.或门制造一个NOR门。NOR门的基本逻辑结构如下图所示:
象征或门类似于或门，但在或门的情况下，在或门的输出点绘制一个气泡。
也没有门真相表
或非门它的意思是“不是或门”，因此这个逻辑门的输出恰好与“或门”的输出相反。
我们知道，只有当在OR门的所有输入都是0的情况下，才是0的输出。因此，在NOR GATE的情况下，输出仅在所有输入为0时才为1。在所有其他情况下，即输入输出的所有其他输入组合为0。
真理表列出一个特定数字逻辑电路输入的所有可能组合的输出。2输入NOR门的真值表可以表示为:
您可以看到这只是2个输入或门真值表的反面，如下所示：
像或门， NOR门也可以有两个以上的输入。
NOR门也被称为A通用门。因为只有使用或门都可以实现所有二进制操作。
正如我们所知，只有三种基本的操作和、或和不。此外，我们知道所有复杂的二进制操作都可以通过使用这三种基本操作来实现。
如果我们能证明AND、OR、AND NOT运算仅用NOR门就可以实现，那么我们就可以很容易地说，所有的二进制运算都可以只用NOR门实现。
如果您更喜欢视频解释，您可能会发现下面的视频，也不是盖茨有用。
使用或栅极构建一个不门
如果两个输入或门的输入为1，则输出为1，当两个输入或门的两个输入为0时，输出为0。
当NOR门的输入均为1时，NOR门与OR门反向，输出为0，当两个输入的输入均为0或门均为0时，输出为1。
现在，如果我们短路两个输入的输入，然后我们会得到，
其中x为0或1。
所以当X = 1时，上述门的输出是1。这只不过是一个非操作。由此可见，仅用NOR门就可以很容易地实现非门。
建立或门使用或门
或非门是一个倒的或门，那么倒的或门会是一个吗或门。一个不门，后跟门，也不等同于或门。在这里，我们将使用从另一个或门口实现的不是门。此或门的逻辑电路将如下所示，

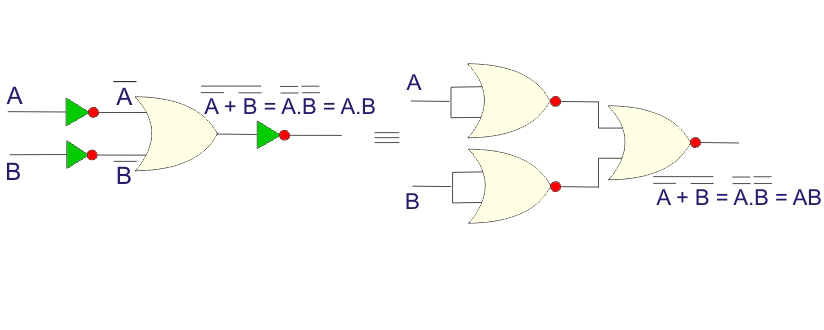

从NOR GATE构建和门
两个输入NOR门的NOR运算是，
现在，根据D.Morgan的定理，
现在，如果我们在上面的等式中将反转A而不是A倒B而不是B而不是B，我们将得到，
这是和运算。
因此，从上面的方程，很清楚，如果一个NOR门的输入是倒置的，那么输出将是和相等的。
因此，如果我们在两个输入的输入中连接NOT GATE，我们将获得一个和门等价的。因为我们只被允许使用NOR门，我们将在这里使用从NOR门实现的非门。逻辑等效电路如下图所示:
现在我们已经证明，所有三个基本的逻辑门，而不是或，和和盖茨都可以通过使用或门来实现。因此，可以通过仅使用NOR门来实现任何甚至多种复杂的二进制操作，因此它是非常合理的，以作为通用逻辑门。
也不是门电路图
NOR门晶体管电路图
一个或非门可以用两个来实现吗双极结晶体管。基本晶体管电路图如下所示。该电路由两个平行连接的晶体管制成。
当A和B都提供+5V时，两个晶体管的基部会产生相当高的潜力晶体管“在”。因为两个晶体管都是T1和T2是否在正常情况下，C端电源电压通过到地面的路径电阻器R。
整个电源电压理想地跨越电阻器R，电路的输出端子不会得到任何电压因此它将是逻辑0状态。
实际上,一个晶体管不能在理想的条件下短路。晶体管的发射极和集电极之间即使在正常情况下也会有压降。
所以实际上整个电源电压不会在电阻R上下降，而是它的一小部分(0.6 V)在晶体管上下降(饱和)。也就是说，5 - 0.6 = 4.4 V。因此，在输出端X出现的电压实际上不是零，而是0.6 V，这被认为是逻辑0。
现在，如果输入A和B中的任一个具有+ 5 V，则唯一的相应晶体管将在条件下。但在这种情况下，电源电压也将通过R和晶体管达到地面的路径，并且类似地，输出将处于0.6 V的逻辑0状态。
现在，如果输入A和B都给出0V或接地，两个晶体管将处于关断状态，因为在这种情况下，两个晶体管的基极没有足够的潜力使晶体管上。
由于电源电压不会通过nay路径到达地面，电源电压将出现在输出X处，因此输出为逻辑1或高状态。
因此，在电路中，输出为1，只有当两个输入都为0时，在所有其他条件下，输出为0。
或非门集成电路
有许多或非门集成电路(ic)可在市场上。其中最受欢迎的包括:

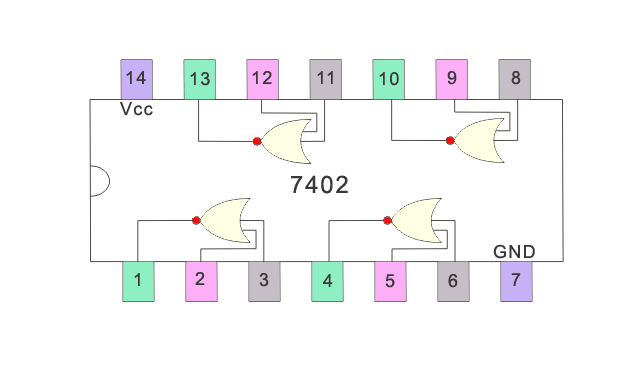

IC 7402包含四个两个输入或门。

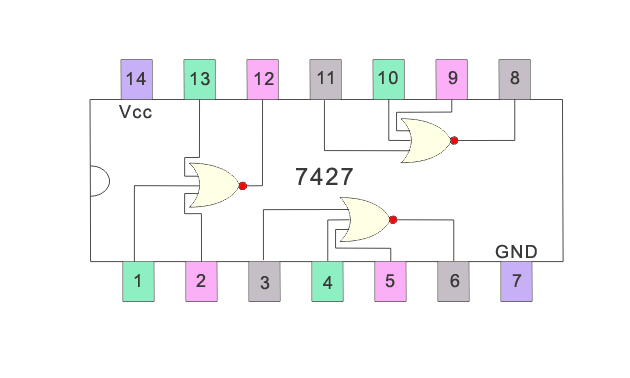

IC 7427包含三个输入或门。

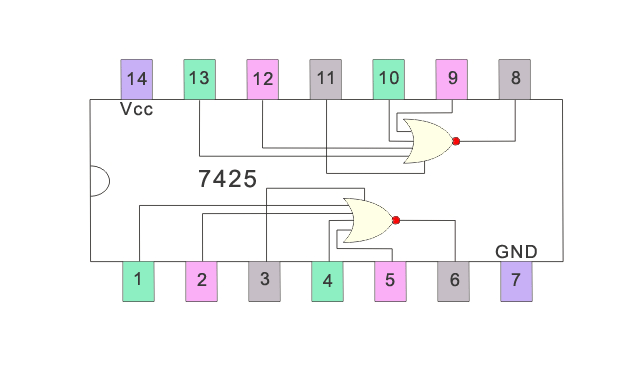

IC 7425包含两个四输入或四门。
