陷波过滤器(带停止):它是什么?(电路,设计和传递函数)

什么是陷波滤波器乐队停止

什么是陷波滤波器(带阻滤波器)?

陷波滤波器(也称为BandStop滤波器或拒绝滤波器)被定义为拒绝或阻止特定频率传输的设备频率范围并允许在该范围之外的频率。缺口滤波器消除窄带的频带的传输,并允许在该频段上方和下方的所有频率传输。由于它消除了频率,因此它也称为带消除滤波器。

一个陷波滤波器基本上是带窄的阻带和两个通带的带停止滤波器。如在带通在这种情况下,带阻滤波器可以是宽带滤波器,也可以是窄带滤波器。

如果过滤器是宽带,则它被称为带抑制滤波器,如果过滤器是窄带,则它被称为陷波滤波器。带停止滤波器的特性正是带通滤波器的反向。因此,陷波滤波器是带通滤波器的补充。

例如,如果陷波滤波器具有从100 MHz到200 MHz的停机频率,则它将传递所有信号直流到100 MHz和200 MHz以上的频率,它将只拒绝100 MHz到200 MHz之间的频率。

因此,陷波滤波器的功能是将所有这些频率从零(DC)达到更低截止频率(Fl)及以上的截止频率(fH),并拒绝带宽区域中的所有频率i.e.,bw = fH-Fl

检测和滤波窄带信号在存在噪声的情况下是重要的应用ag亚博网站。在许多应用中,有必要在不改变的情况下移除窄带信号乐队能量。这可以通过通过凹口滤波器传递信号来实现。

陷波滤波电路

Notch滤波器是低通和高通滤波器的组合,类似于带通滤波器设计,但不同之处在于我们将滤波器连接并联连接,而不是级联连接。陷波滤波器的电路图如下图所示。

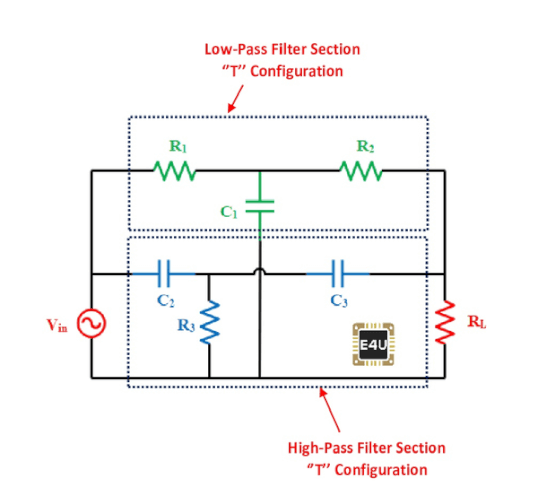

无源陷波滤波器电路
陷波滤波电路

陷波器电路的上部是无源的钢筋混凝土低通滤波器。这部分包括两个电阻器R1,R.2,电容器C1以't'配置的形式。该滤波器将允许具有低于更高截止频率的频率的信号(F.H)。

陷波器电路的下部是一个无源RC高通滤波器。该部分包括两个电容器C.2, C3.和电阻器r3.也以't'配置的形式。该滤波器将允许具有高于较低截止频率的频率的信号(F.l)。两个'T'配置的这种组合通常称为“双T”滤波器。

缺口滤波器的典型配置和频率响应如下图所示。

典型的陷波滤波器配置
凹口滤波器的典型配置

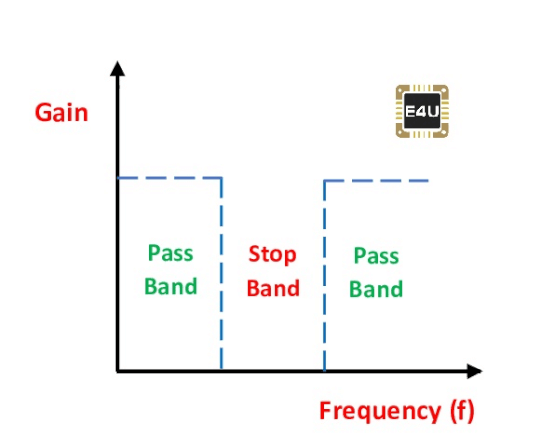

陷波滤波器的频率响应
频率响应

陷波滤波器类型

设计了许多类型的陷波滤波器电路。让我们详细解释主要类型的过滤电路。

有源陷波滤波器

有源陷波滤波器是低通滤波器和高通滤波器的并联组合运放作为放大组分如下图所示。

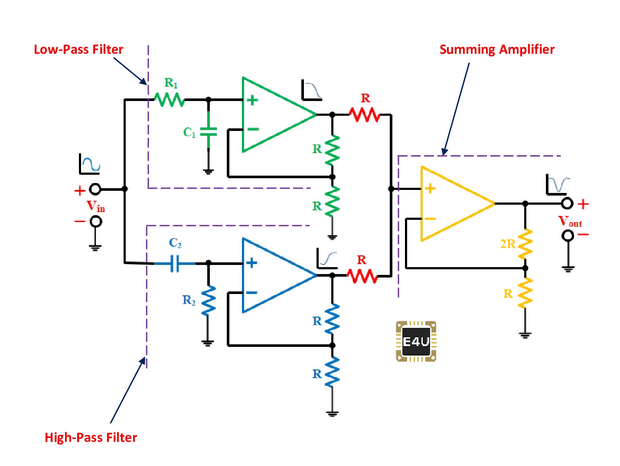

有源陷波滤波器电路
有源陷波滤波器电路

有源陷波器的电路图分为三部分。上面是an有效低通滤波器(LPF)这与一个平行主动高通滤波器(HPF)。电路的第三也是最后一部分是放大部分,运放用于放大。最后的运放级是a求和放大器或OP-AMP加法器这就像一个夏天。有源陷波器的电路图如下图所示。

在这里,低通滤波器的高频截止是

\ begin {对齐*} f_l = \ frac {1} {2 \ pi r_1c_1} \ neg {align *}

虽然高通滤波器的低频切断是

{对齐*}f_H = \ \开始压裂{1}{2 \πR_2C_2} \{对齐*}结束

被动陷波过滤器

无源滤波器仅包括诸如电阻的无源元件,电感器和电容器,它不使用任何活动组件,例如OP-AMP进行放大。因此,放大部分在被动陷波滤波器中不存在。

被动陷波滤波器是无源低通滤波器和无源高通滤波器的组合。无源陷波滤波器的电路图如下图所示。

无源陷波滤波器电路
被动RC Notch滤波器电路

无源陷波滤波器电路的上部是与无源高通滤波器并联的被动低通滤波器。

光学槽滤波器

陷波滤波器是光学滤波器,其在发送所有其他波长的同时选择性地拒绝频谱的一部分。它可以设计用于各种抑制水平,通常在光密度方面。

在光学系统中,通过衍射光栅或分散棱镜选择性地重定向光的光的特定波长。在传输光栅和棱镜的情况下,通过物体的多色光将被重定向到波长,然后通过光学缺口滤波器可以实现所需的波长。

在这种情况下,当使用具有真实材料的光学器件时,光将在各种波长下衰减,并且通过干涉光通过其通过的介质过滤。光学缺口过滤器通过不置换或最小衰减的光的波长。

光学陷波滤波器用于激光基于拉曼光谱,激光荧光,以及其他生物医学和生命科学应用。

RLC Notch滤波器

顾名思义rlc.,此陷波滤波器或BandStop过滤器包含被动的元素电阻、电感和电容。因此,它也被称为无源陷波滤波器。RLC陷波器的电路图如下图所示。

RLC Notch滤波器电路
RLC Notch滤波器电路

RLC Notch滤波器的分流元件是L和C的串联组合。输出跨越电感器和电容器的串联组合。RLC Notch滤波器的等效电路和特性如下图所示。

RLC Notch滤波器等效电路
RLC Notch滤波器等效电路

这里,L和C串联的等效阻抗为:

\开始{对齐*}\{分裂}开始Z = j (X_L - X_C) \ \, Z \ω\ \ | | = \ sqrt {(X_L X_C) ^ 2} \ \ \ω\最终结束{分裂}\{对齐*}

现在,网阻抗电路的表达式是,

\开始{对齐*}\{分裂}开始Z_T_o_t_a_l = R + j (X_L - X_C) \ \, Z \ω\ \ | | = \√6 {R ^ 2 + (X_L - X_C) ^ 2} \ \ \ω\最终结束{分裂}\{对齐*}

现在,申请KVL(Kirchhoff的电压法)在循环A-B-C-D到RLC Notch滤波器的等效电路,我们得到了,

{对齐*}\ \开始开始{分裂}V_0 = V_i * \压裂{Z | |} {Z_T_o_t_a_l} \ \ V_0 = V_i * \压裂{(X_L-X_C) ^ 2}{\√6 {R ^ 2 + (X_L - X_C) ^ 2}} \{分裂}\{对齐*}结束结束

现在,在系列共鸣条件,谐振频率由

{对齐*}f_r = \ \开始压裂{1}{2 \π\√{LC}}{对齐*}\结束

品质因数是(谁)给的,

\ begin {align *} q = \ frac {\ omega_r l} {r} \ neg {align *}

在那里,\ omega_r. =带宽=\ frac {f_r} {q}

尽管,f_l =(f_r  -  \ frac {bw} {2})Hz 是最低的截止频率,和

f_H = (f_r + \frac{BW}{2}) Hz 是最高截止频率。陷波滤波器的特性如下图所示。

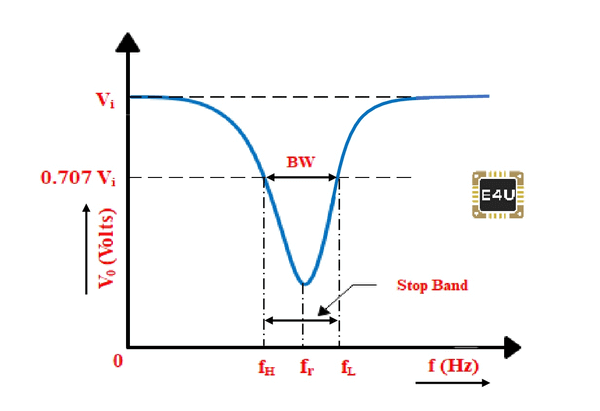

陷波滤波器特性
陷波滤波器的特征

RLC型陷波器也可以利用下图所示的电路来制作。

RLC Notch滤波器电路2
RLC Notch滤波器电路

rf notch滤波器

窄槽滤波器是RF Notch滤波器,其可用于在功率放大器的非线性测量期间拒绝载波频率。

一个LC电路Notch滤波器用于拒绝射频域中的特定干扰频率。LC电路Notch滤波器电路与接近发射器的无线电接收器一起使用,它将其沼泽遍布所有其他信号。波阱用于拒绝来自发射机的信号。

FM广播信号是非常强的,它可以阻止SDR(软件定义无线电)处理微弱的信号。FM陷波滤波器对于特别提款权应用是非常有用的。因此,调频信号首先通过陷波器滤波器,然后它被给予SDR USB。

RF Notch滤波器配置
RF Notch滤波器配置

巴特沃斯陷波滤波器

一个Butterworth.Notch滤波器是一种特殊类型的信号处理过滤器,其设计成具有尽可能平坦的频率响应,如窄的缩小轴。

理想的陷波器拒绝某些范围的频率而不失真,并通过所有其他频率。但在一些应用中,简单的陷波滤波器由于低信噪比而不能准确可靠。在这种情况下,使用巴特沃斯陷波器来增加精度和可靠性。

例如,在ECG(心电图)通常干扰的声音是电力线干扰,仪器噪声,外部磁场干扰,由于随机的身体运动,噪音和呼吸运动。这些噪声可以基于其频率内容来表征。

噪声的带宽与期望信号的带宽重叠,普通的滤波技术不能充分提高信噪比。因此,降低心电信号中的这些噪声是提高准确性和可靠性的必要措施。4th订购带有3个DB停机带的Butterworth Notch滤波器用于降低来自ECG信号的50 Hz电源线噪声干扰。

陷波器设计实例

RLC型Notch滤波器是使用23 kHz和25 kHz的截止频率。认为电感L = 45 MH,设计RLC型陷波滤波器。

鉴于数据:fl= 23 kHz,fH= 25 kHz,L = 45 MH = 0.045小时

  • 带宽(BW)=f_h  -  f_l =(25-23)khz = 2 kHz
  • 共振频率

\ begin {aligne *} \ begin {split}&f_r = f_h  -  \ frac {bw} {2} \\&= 25 * 10 ^ 3  -  \ frac {2 * 10 ^ 3} {2} \\&=25000-1000 \\&= 24 * 10 ^ 3 \\&f_r = 24 khz \ neg {split} \ end {align *}

  • 现在,在共振状态下,谐振频率由,

\ begin {align *} \ begin {split}&f_r = \ frac {1} {2 \ pi \ sqrt {lc}} \\&24 * 10 ^ = \ frac {1} {2 * \ pi * \SQRT {0.045 * C}} \\&C = 977 PF \ END {split} \ END {align *}

  • 质量因子(Q) =\ frac {f_r} {bw} = \ frac {24000} {2000} = 12
  • 现在,

\ begin {aligne *} \ begin {split}&q = \ frac {\ omega_r l} {r} \\&r = \ frac {\ omega_r l} {q} = \ frac {2 * \ pi * f *l} {q} \\&\ \ \ frac {2 * \ pi * 24000 * 0.045} {12} \\&r = 565.2 \ OMEGA \ END {split} \ end {alight *}

因此,槽口滤波器的配置是

r = 565.2欧姆,l = 45 mh,c = 977 pf

因此,从上述配置中的陷波滤波器的设计如下图所示。

陷波器设计实例
RLC Notch滤波器的设计

陷波滤波器传递函数

陷波滤波器的传递函数由

\ begin {align *} h(s)= \ frac {(s ^ 2 + \ oomega_z ^ 2)} {s ^ 2 + \ frac {\ oomega_p} {q} s + \ oomega_p ^ 2} \ end {alight *}

在那里,\ omega_z. 是零圆形频率

\ omega_p. 是极圆频率

Q是质量因素。它是过滤器的选择性。Q = \frac{f_r}{f_H-f_L} = \frac{f_r}{BW}

式中,BW为滤波器带宽。

陷波滤波器的特性有三种情况。即,标准凹口,低通凹口,以及高通凹口。零圆频率之间的关系\ omega_z. 以及极圆频率\ omega_p. 确定陷波滤波器的特征。

  1. 若极圆频率等于零圆频率,即:\ omega_p = \ omega_z ,则滤波器是标准陷波型。
  2. 如果极圆频率小于零圆形频率,即,\ omega_p. <\ omega_z. ,则滤波器为低通陷波型。
  3. 如果极圆频率大于零圆频率,即,\ omega_p. >\ omega_z. ,则滤波器为高通陷波型。

陷波滤波器应用程序

陷波滤波器的一些应用包括:

  • 陷波滤波器通常用于通信系统,仪表和控制系统和生物医学领域,以消除50/60 Hz电力线干扰。
  • 陷波滤波器或带阻滤波器广泛应用于电子和通信电路中,以抑制不需要的频率频带,并允许以最小的损耗传输其他yabo和365哪个平台更大频率。
  • 开关类型的365亚博&直流电机驱动,转换器, 和逆变器导致某些内心障碍谐波线频率。使用凹口过滤器消除了这种不需要的干扰,并实现了准确的测量。
  • 这是非常优选的ag亚博网站拒绝不需要的频率即噪音。
  • 它用于音频信号处理,用于去除特定范围的不需要的频率。噪音或嗡嗡声。
  • 它用于电话技术,DSL和其他互联网服务作为线路降噪器,以减少不必要的干扰。注意,DSL是数字用户线,用于通过电话线传输数字信息。
  • 它被用于吉他放大器、乐器放大器、原声吉他、曼陀林、低音乐器放大器和PA系统中,以减少在乐器被插入后可能产生的特定嗡嗡声。请注意,PA(公共广播)系统是一个电子系统,包括麦克风,放大器,扩音器,和其他音乐设备。
  • 它用于医疗领域的应用,如ECG(心电图)测量,以消除直流分量。
