考虑一个RLC电路其中电阻器,电感器和电容器通过串联连接电压供应。这系列RLC电路具有以称为谐振频率的特定频率谐振的区别特性。
在这个包含电感和电容的电路中,能量以两种不同的方式存储。
电感器中的磁场是由放电电容器提供的电流构成的。类似地,电容器由电感器磁场崩塌产生的电流充电,这一过程持续不断,导致电能在磁场和电流之间振荡电场。在某些情况下,在某些频率称为谐振频率,归纳电抗电路变得等于电容电抗,其使电能振荡在电容器的电容器和电感器的磁场之间。这形成了一个用于电流的谐波振荡器。在RLC电路中,电阻器的存在导致这些振荡在一段时间内消耗,并且称为电阻的阻尼效果。
电感电抗和电容电抗随频率的变化

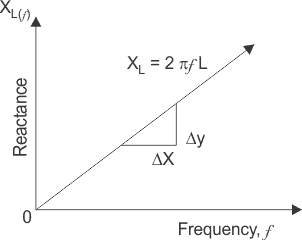

感应电抗与频率的变化
我们知道归纳反应xl= 2πfL表示电感电抗与频率(Xl和支柱ƒ)。当频率为零或在DC的情况下,电感电抗也为零,电路用作短路;但频率增加时;归纳抗抵抗也增加。在无限频率下,电感抗电抗变为无穷大,电路表现为开路。这意味着,当频率增加电感电抗时,当频率降低时,电感电抗也会降低。因此,如果我们在电感电抗和频率之间绘制图形,则它是通过上面图所示的原点的直线线性曲线。

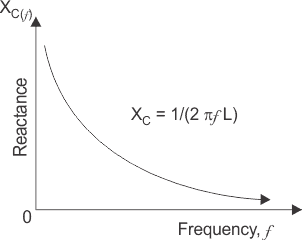

电容电抗的变化与频率
从电容式电抗的公式x明显C= 1 /2πFC,频率和电容电抗彼此成反比。在DC或频率为零时,电容电抗变为无穷大,电路表现为开路,当频率增加并且变为无限时,电容电抗减小并在无限频率下变为零,在该点作为短路时,电路充当短路,所以电容电抗随着频率的死亡而增加,如果我们在电容电抗和频率之间绘制图形,它是一个双曲线曲线,如上图所示。

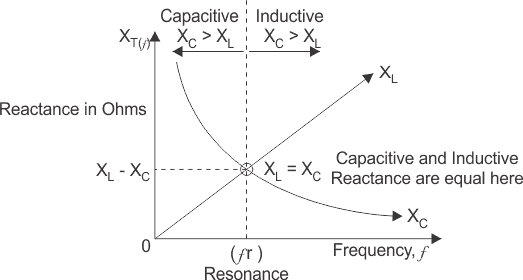

电感电抗和电容电抗与频率的关系
从上述讨论中,可以得出结论,电感抗力与频率和电容电抗成比例成反比地与频率成反比,即低频xl低XC高,但必须有一个频率,在此频率下,电感电抗的值等于电容电抗。现在,如果我们画一个电感电抗与频率,容性电抗与频率的图表,那么必然会有一个点,在这两个图表相交的地方。在交点处,电感电抗和电容电抗相等,这两个电抗相等的频率称为谐振频率fr。
在共振频率下,Xl= Xl
在共振时f = fr在解决上面的等式上,我们得到了,

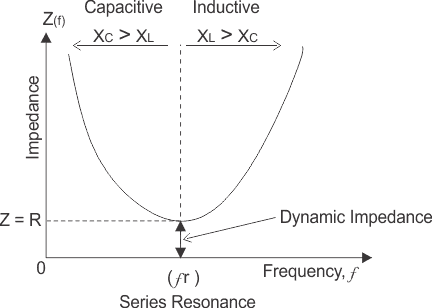

阻抗与频率的变化
在RLC电路系列中的共振,两个电抗相等,相互抵消。因此,在谐振串联RLC电路中,对电流流动的反对仅仅是由于电阻。谐振时串联RLC电路的总阻抗等于电阻Z = R,阻抗只有实部没有虚部,谐振频率处的这个阻抗称为动态阻抗,这个动态阻抗总是小于串联RLC电路的阻抗。在串联谐振前,即频率前,fr电容电抗占主导地位,谐振后,电感电抗占主导地位,谐振时电路纯粹作为电阻电路,造成大量电流在电路中循环。
共振电流
在RLC电路串联中,总电压是电阻,电感器和电容器上的电压的相量总和。在RLC电路系列中的共振我们知道,在串联电路中,流过所有元件的电流都是相同的,所以流过电感器和电容的电压幅值相等,方向相反,因此它们相互抵消。因此,在串联谐振电路中,电阻之间的电压等于电源电压,即V = Vr。
在串联RLC电路中,电流I = V / Z,而谐振电流I = V / R,因此谐振频率处的电流最大,谐振阻抗处的电流最小。

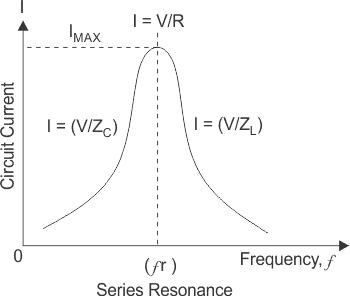

上图显示了电路电流和频率之间的曲线。在开始时,当频率增加时,阻抗Zc减小,因此电路电流增大。在某一时刻频率等于谐振频率后,此时电感电抗等于电容电抗,电路阻抗减小,仅等于电路电阻。所以在这一点,电路电流变成最大I = V / r,现在,当频率进一步增加,Zl,随着Z的增加l,当频率为无穷大时,电路电流逐渐减小,最后降为零。
谐振功率因数
在共振时,电感抗电抗等于电容电抗,因此电感器和电容器两端的电压彼此抵消。电路的总阻抗仅为电阻。因此,电路表现得像纯电阻电路,我们知道在纯电阻电路中,电压和电路电流在相同的相位i.er, V和I在相同的相方向。因此,电压和电流之间的相位角为零功率因数是统一的。
串联RLC谐振电路的应用
自从RLC电路系列中的共振发生在特定的频率,所以它被用于滤波和调谐目的,因为它不允许不必要的振荡,否则会导致信号失真,噪声和电路损坏通过它。
概括
对于某些频率的RLC电路,称为谐振频率,必须记住以下几点。所以在共鸣:
- 归纳电抗Xl等于电容电抗XC。
- 电路总阻抗最小,等于R,即Z = R。
- 随着阻抗减少,电路电流变得最大,I = V / R.
- 电感和电容之间的电压相互抵消,所以电阻之间的电压Vr= V,电源电压。
- 由于净电抗为零,电路变为纯电阻电路,因此电压和电流在相同的相位,因此它们之间的相位角为零。
- 功率因数是统一的。
- 频率在串联RLC电路中发生的频率
