电压表是什么?

电压表是一个电压表。测量两个节点之间的电压。我们知道的单位潜在的差异伏特。所以它是测量仪器用来测量两点之间的电位差。

电压表的工作原理

主要的电压表的原则它必须是平行连接的吗电压。采用并联连接是因为a电压表是以这样一种方式建造的，它有很高的价值吗电阻。因此，如果高电阻与串联连接当前的流量几乎为零，这意味着电路已经断开。

如果它是并联的，那么负载阻抗与电压表的高电阻是并联的，因此两者结合时，负载阻抗将与负载阻抗几乎相同。在并联电路中，我们知道电压是相同的，所以电压表和负载之间的电压几乎是相同的，因此电压表测量电压。
对于一个理想的电压表，电阻应该是无穷大，因此电流为零，仪器中就不会有功率损耗。但这在实际中是不可能实现的，因为我们不可能有一个具有无限电阻的材料。

电压表的分类或类型

根据施工原则，我们有不同的类型的电压表，它们主要是-

永磁动圈(1例)电压表。
动铁(MI)电压表。
电测功器类型电压表。

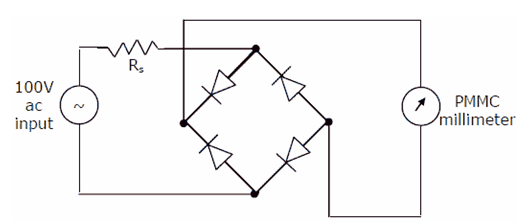

整流式电压表
感应式电压表。
静电类型电压表。
数字电压表(数字式电压表)。

根据我们的测量方法，我们有

直流电压表。
交流电压表。

为直流电压表1仪器使用,MI仪器可以测量交流和直流电压，电力测功计类型其中，热电偶还可以测量直流和交流电压。感应米由于成本高，测量不准确而不使用。整流式电压表、静电式电压表和数字电压表(DVM)可以测量交流和直流电压。

1例电压表

当载流导体置于磁场，机械力作用于导体，如果它连接到一个移动的系统，随着线圈的移动，指针在刻度上移动。
PMMC仪器有永磁磁体。它适合于直流测量，因为这里偏转与电压成正比，因为电阻对仪表的一种材料来说是恒定的，因此如果电压极性颠倒，指针的偏转也会颠倒，所以它只用于直流测量。这种类型的乐器被称为阿恩索瓦尔式乐器。它具有线性缩放、功耗低、精度高的优点。
主要缺点是:
它只测量直流数量，更高的成本等。

在那里,
B =磁通密度，单位为Wb/m²。
i = V/R，其中V是要测量的电压，R是负载的电阻。
l =线圈的长度，单位为m。
b =线圈的宽度，单位为m。
N =线圈的匝数。

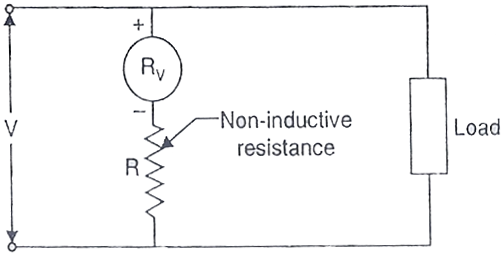

PMMC电压表量程的扩展

在PMMC电压表中，我们也有扩大电压测量范围的设备。只要把一个电阻与电表串联起来，我们就可以扩大量程了。

让,
V是电源电压，单位是伏特。
R_v是伏特计的电阻，单位是欧姆。
R是串联的外接电阻，单位为欧姆。
V₁电压表跨越电压。
那么串联的外电阻为

MI电压表

MI仪器的意思动铁式仪表。它被用于交流和直流测量，因为偏转θ与电压的平方成比例假设仪表的阻抗是恒定的，所以无论电压的极性是什么，它都显示方向偏转，进一步它们被分为两种方式，

吸引人的类型。
排斥类型。

I是多少当前的以放大器I = V/Z在电路中流动
式中，V为待测电压，Z为负载阻抗。
我是自我电感亨利的线圈。
θ是以弧度为单位的挠度。

吸引型MI仪表原理

如果一个unmagnetised软铁放置在磁场中,它是吸引线圈,如果一个指针是附加到系统和电流通过线圈的外加电压,它创建了一个磁场吸引铁件产生的偏转力矩的指针移动的规模。

斥力型MI仪表原理

当通过电压表施加电压的电流使两个铁片磁化时，它们之间产生排斥，排斥产生偏转力矩，指针移动。
具有交流和直流两种测量方式，成本低，摩擦误差小，鲁棒性好等优点。它主要用于交流测量，因为直流测量时由于迟滞而产生的测量误差较大。

电动式电压表

电力测功计仪器，因为它们对交流和直流都有相同的校准，即如果用直流校准，那么我们也可以不校准交流。

电功率计式伏特计原理

我们有两个线圈，固定线圈和移动线圈。如果一个电压被施加在两个线圈作为结果当前的流动的两个线圈，它将停留在零位置，由于相等和相反的扭矩的发展。当线圈中的电流反向时，如果一个转矩的方向相反，就会产生一个单向转矩。
对于电压表来说，连接是并联的，固定线圈和活动线圈都与无感电阻串联在一起。
φ= 0，其中φ为相角。

式中，I为流过电路的电流量，Amp = V/Z。
V和Z分别是线圈的施加电压和阻抗。
M =互感线圈。
它们没有迟滞误差，可用于交流和直流测量，主要缺点是扭矩/重量比低，摩擦损失大，比其他仪器昂贵等。
