在进行实际主题之前，我们知道结区场效应晶体管的夹紧电压是什么，因为它需要一个重要的作用，决定结场效果晶体管的偏置水平。
夹断电压
在N个通道JFET中，如果我们在漏极端子处施加正电位，保持源极端源端接地，由于从源自源的自由电子漂移，通过通道从排水到源极。该电流导致沿通道的电压降。通过考虑沿着通道的该电压分布，我们可以说，靠近漏极端子的通道的电位大于靠近源极端的电位。同时，如果栅极端子处于地电位，则栅极区域和沟道之间的PN结变为反向偏置，并且耗尽层朝向漏极端子的宽度大于源极端端的宽度。
现在，如果我们连续增加漏极电压，耗尽层的宽度比朝向源极端终端的宽度越快。在一定的漏极电压之后，剥落层朝向排水端子彼此接触。该电压称为夹紧截止电压。这意味着处于零栅极电压，漏极电压在两个侧面触摸的耗尽层一起被称为夹断截止电压。发现漏极电流与漏气发生之前与漏极电压线性成比例，并且在夹紧截止电压之后漏极电流几乎变得几乎恒定。如果我们进一步提高漏极电压的漏极电压，则漏极电流保持恒定，但是在漏极电压雪崩的另一个值之后发生在反向偏置结中，并且突然漏极电流迅速上升。该电压称为JFET的击穿电压。因此，在充当放大器时，必须在夹紧截止电压和击穿电压之间操作任何连接场效应晶体管。为了将流量保持在范围内的源极电压，直流电压源或合适电压的电池与负载电阻或输出电阻串联连接。漏极和源之间的电压会出现
漏极和源之间出现捏 - 关闭电压是
在这里,我DSS为闸极端处于地电位时流过通道的漏极电流。
现在在N个通道JFET中，我们必须在栅极终端处施加负电位，这将进一步增加栅极区域和信道之间的耗尽层的宽度。由于p型区域的消极，交界处的反向偏置增加。已经讨论过的是，随着漏极电压被施加，使得保持栅极端子接地地已经触及了朝向漏极端子的耗尽层，并且在层之间形成了小的通道开口，以允许漏极电流流动。
当我们增加门终端的负电位时，通道开口变窄，因此漏极电流降低。如果我们继续增加负栅极电压，则漏极电流继续降低，并且可以看出，在某个栅极电压下漏极电流变为零。该电压称为栅极切断电压。栅极切断电压的值等于结的缩小电压，但这两个电压的极性相反。
因此JFET的输入信号的工作范围应该是0到- VGS(下)在VGS(下)为栅极截止电压。为了保证变化输入信号的工作范围，门电路必须与一个固定的偏置电压相关联，该偏置电压可以通过单独的电池源或输出电路的电压转移作用于门电路。根据所应用的方法，JFET的门偏置可以分为三种类型。

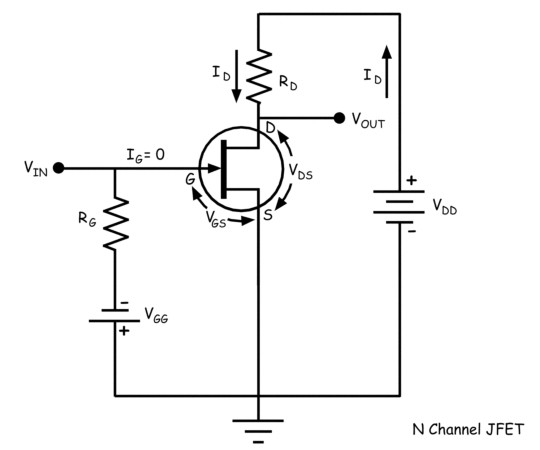

在门电路下电池偏置JFET
这是通过在栅极电路中插入电池来完成的。电池的负极端子连接到栅极端子。随着JFET的栅极电流几乎为零，在输入栅极电阻上不会有电压降。因此，电池的负电位直接达到栅极端子。相应的漏极电流和漏极电压将是晶体管的输出操作点。
注:-在下面的所有偏置电路中，为了更好地详细描述电路，我们已经包括了输入的交流信号，但是在计算JFET的偏置点或工作点时，我们将忽略交流信号，因为偏置只涉及直流。
在JFET中没有栅电流，
我们可以求出漏极电流I的值D从下面给出的关系DSS和VGS(下)（= - vP)在晶体管数据表中给出。
V的值DS在输出电路中应用KVL可以找到吗

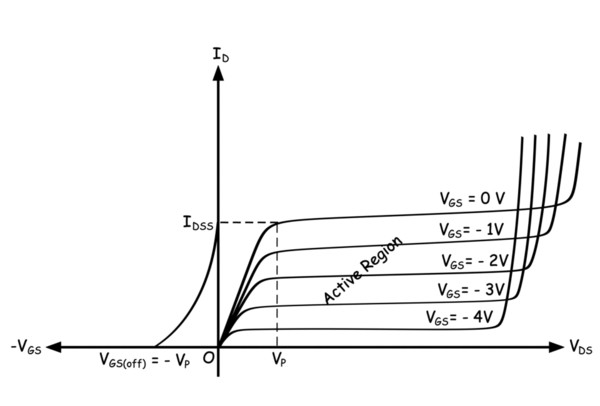

JFET的操作点位于坐标（V.DS,我D)在特征图上。

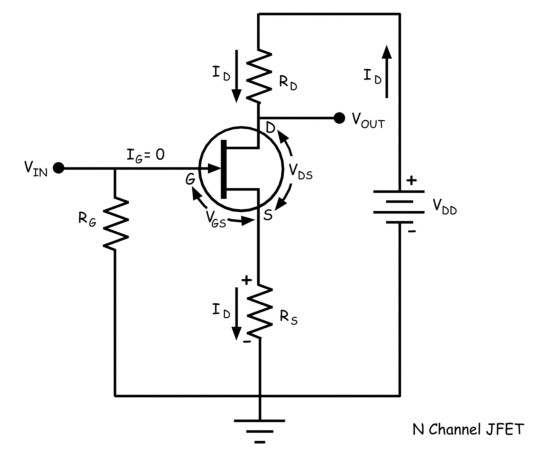

JFET的自偏倚
这里有一个电阻R年代插在源端子和地之间。
R上的电压年代将
这里的栅极端子也是通过电阻R接地G。由于没有栅极电流，栅极端子的地电位为零。
栅极和源之间的电压为V.GS.。
这个方程告诉我们，这里门极终端的电位总是比源极终端的电位为负。
在确定I的值之后D和V.DS根据上述关系，我们可以将特征图上的工作点置于坐标(VDS,我D)。

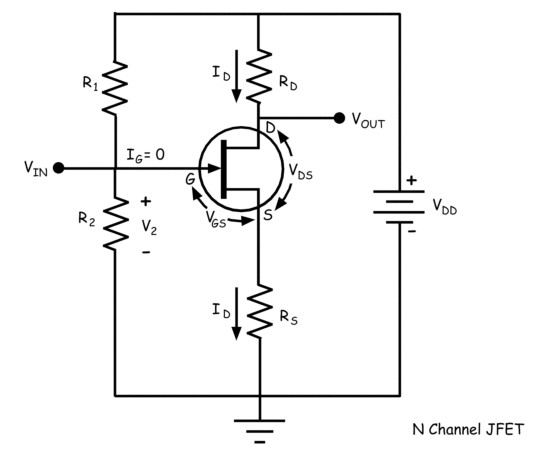

JFET的分压器偏置
两个串联的电阻器组成一个分压器电路。栅极端电压可用电压分法计算。通过这种方式，利用施加的漏极电压得到栅端电压。一个电阻串联地插入源端。器件电流通过电阻并引起电压降。如果这个源电压降大于门极端出现的电压，则门极到源极的电压为负值，这是JFET操作所需要的。让我们考虑下面的电路。
