直流电变换器由于许多工业应用都依赖于DC电压源。如果我们使用可变直流电源，这些应用程序的性能将得到改善。这也有助于提高设备的可控性。这类应用的例子有地铁、电车、电池操作车辆等。我们可以通过帮助控制并改变恒定的直流电压砍刀。

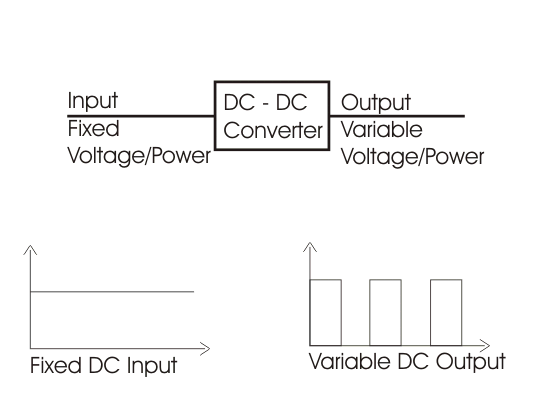

斩波器是基本静态功率电子设备，将固定的直流电压/功率转换为可变直流电压或yabo和365哪个平台更大功率。它只有一个高速开关，它以高速速率连接和断开源的负载，以获得输出的变量或切换电压。
砍刀可以增加或减少其对面的直流电压水平。所以，直升机在直流线路交流电路情况下的转移。所以它也被称为直流变压器。
斩波器使用的器件
低功率应用程序:之所以IGBT.，电力bjt，功率MOSFET.等。
高功率应用程序:晶闸管或scr。
这些装置以简单起见表示为虚线盒中的开关。当它关闭时当前的可以仅在箭头的方向上流动。
1）下降斩波器：

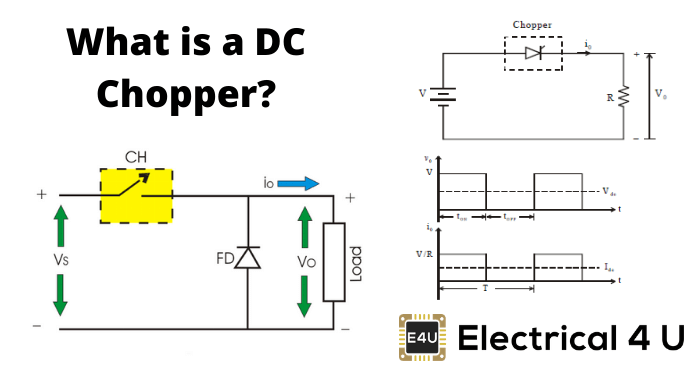

下降斩波器，因为降压转换用于降低输出侧的I / P电压电平。步骤斩波器的电路图如同附图所示。
当CH开关打开时，VS.如图所示，直接出现在负载上。所以VO.= VS.。
当CH关闭时，VS.与负载断开连接。输出电压VO.= 0。
下降斩波器的电压波形如下所示：
T.上→斩波器处于ON状态的时间间隔。
T.从→斩波器处于关闭状态的间隔。
V.S.→源或输入电压。
V.O.→输出或负载电压。
截断周期= T上+ T从
带电阻负载的降压菜刀的操作
当CH开启时，vO.= VS.
当CH是OFF时，VO.= 0
其中，d是占空比= t上/ t。
T.上可以从0到t变化，所以0≤d≤1.因此，输出电压VO.可以从0到v变化S.。
因此，我们可以得出结论，输出电压总是小于输入电压，因此名称降压斩波器是合理的。带阻性负载的降压斩波输出电压、电流波形如下图所示。
带感应负载的降压斩波器的操作
当CH开启时，vO.= VS.
当CH是OFF时，VO.= 0
在Chopper的ON时间
因此，峰值峰值负载电流，
在斩波器的关闭时
如果电感l的值非常大，因此加载当前的将是持续的自然界。当ch关闭时电感器改变它的极性并放电。这一潮流奔腾而过二极管FD。
通过等同于（i）和（ii）
所以，来自（i）我们得到，
下面显示了具有电感负载的台阶斩波器的输出电压和电流波形
2)升压斩波或升压变换器:
升压斩波器或升压转换器用于增加其输出侧的输入电压电平。其电路图和波形如下图所示。
屈膝斩波的操作
当CH在其上时，短路负载。因此在t期间输出电压上是零。在这段时间内，电感被充电。所以,VS.= VL.
式中，ΔI为电感电流的峰值到峰值。
当CH关闭电感L时，通过负载放电。因此，我们将获得源电压V的总和S.和电感电压VL.作为输出电压，即
现在，通过使(iii)和(iv)相等，
当我们可以改变0到T时，所以0≤d≤1.因此vO.可以从v变化S.到∞。很明显，输出电压始终大于输入电压，从而提升或增加电压电平。
Buck-Boost转换器或加紧步骤转换器
在Buck-Boost变换器的帮助下，我们可以根据我们的要求提高或降低其输出端的输入电压水平。该变换器的电路图如下所示。
Buck-Boost变换器的操作
当CH在源电压上时，将跨电感L施加，它将被充电。
所以VL.= VS.
当斩波器处于断开状态时，电感L反转其极性，并通过负载和放电二极管,所以。
通过评估（v）和（vi）我们得到，
考虑到幅度，
D可以从0变为一个。
当，D = 0;V.O.= 0
当d = 0.5，vO.=对
当D = 1时，VO.=∞
因此，在0≤D≤0.5区间内，输出电压变化范围为0≤VO.≤VS.我们下台或降压操作。
虽然，在0.5≤d≤1的间隔中，输出电压在范围内变化S.≤VO.≤∞，我们得到加紧或升压操作。
根据输出电压和电流的方向
半导体斩波电路中使用的设备是单向的。但以适当的方式将设备安排，我们可以获得输出电压以及输出当前的直升机在我们要求的方向。那么，根据这个特点，chopper可以分为以下几类:
详细分析了关于VO.——我O.这里需要象限。
I的方向O.和V.O.图1中标注的为正方向。
如果输出电压（vO.）和输出电流（iO.)沿图中所示方向，则斩波操作将限制在V的第一象限内O.——我O.飞机。这种类型的操作也被称为正向驱动。
输出电压（vO.）遵循图2中的标记方向。1但电流以相反的方向流动，然后vO.是积极的，但我O.为消极。因此，斩波器在v的第二象限中运行O.——我O.飞机。这种类型的操作也被称为前进制动。
还可能发生，输出电压和电流都与图中标记的方向相反 - 1.在他的情况下，vO.和我O.被视为消极。因此，斩波操作受到第三象限的限制O.-一世O.飞机。该操作被称为反向电动机。
如果输出电压与图1中标记的方向相反。然后它被认为是负的。但输出当前的按照图1所示的方向，认为是正的。因此斩波作用于V的第四象限O.——我O.飞机。这种操作方式称为反向制动。
现在我们可以继续对不同类型的斩波器进行详细分析。一些斩波器仅在单象限中运行，称为单象限斩波器。一些斩波器在两个象限中操作，也称为两个象限斩波器。斩波器还可以在所有象限中操作，这些象限被称为4象限斩波器。
a型血人斩波器
这是一个象限斩波器，其操作受到V的第一次象限中的限制O.——我O.飞机。电路图如下所示：
当CH在V上时O.和我O.请按图示方向操作。因此，两者都被认为是正的，因此负载功率是正的，这意味着电力从电源传递到陆地。
当CH关闭时，电流飞轮通过二极管。因此VO.是零和我O.是积极的。
在a型斩波器中，可以看到V的平均值O.和我O.总是正的。这也称为降压斩波器作为V的平均值O.小于输入电压。这种类型的斩波器适用于电动操作。
类型-B斩波器
这也是一个在V的第二象限工作的单象限斩波器O.——我O.飞机。电路图如下所示。
有趣的是，负载必须有直流电压源E为此操作。
当CH在v时O.是零,但当前的如图所示，流动方向相反。当直升机关闭。
超过源电压VS.。因此电流通过二极管D流过Diode D并视为负面。
因此，我O.这里总是消极，但vO.是积极的（有时为零）。因此，从负载到源的电源流和B型斩波器的操作受到v的第二象限O.——我O.飞机。这种斩波器适用于前向制动操作。
c型直升机
这是一个二象限斩波器它的运算范围在V的第一象限和第二象限之间O.——我O.飞机。通过如图所示，通过连接型A和Type-B斩波器来获得这种类型的斩波器。
当CH.1通过ABCDEFA的电流流动，电感L将被充电。因此输出电压VO.和当前的I.O.两者都将是积极的。当CH.1是关闭的，诱导将通过d放电1和当前的I.O.将通过零输出电压的相同方向流动。所以，我们可以看到CH的操作1只不过是类型 - 斩波器的操作，我们可以在第一象限中操作斩波器。
当CH.2正在开启，输出电压VO.将是零但输出电流iO.如图所示，电流将以相反的方向流动，电感将被充电。当CH.2is OFF输出电压。
超过源电压V的值VS.。所以当前的流过二极管D.2被当成是消极的。因此输出电压VO.总是是积极和输出电流我O.这里总是消极的。我们可以看到CH的操作2只不过是B等级的操作，我们可以在第二象限中操作斩波器。
可以得出c型斩波器的工作是a型和b型斩波器的联合工作。这种类型的砍刀适用于正向电动和前进制动操作。
