555计时器集成电路（IC）是由1970年由标志性公司引入的单片定时电路。该设备可以很容易地配置为通过添加很少的额外时序组件来生产精确，高度稳定的时间延迟或振荡。555个定时器ic可提供8针金属罐或8针或14针或16针DIP。根据制造公司的不同，IC的内部结构大约有23个晶体管，2二极管和16电阻。

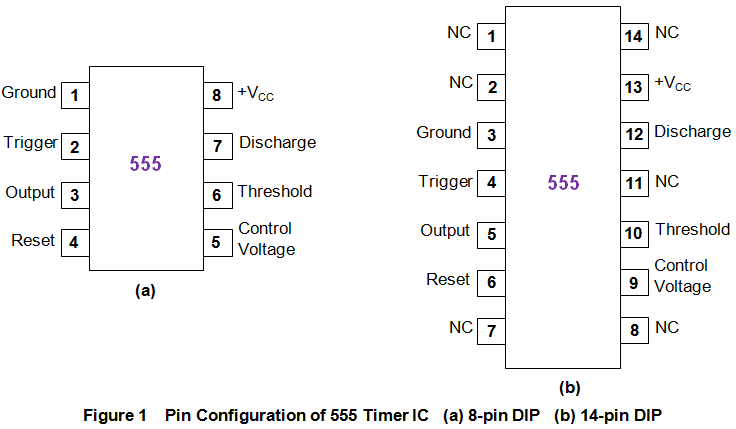

8针浸和14引脚倾斜的引脚配置分别如图1A和1B所示。除此之外，这些天也可以在摩托罗拉MC1455的CMOS版本中使用这些天。

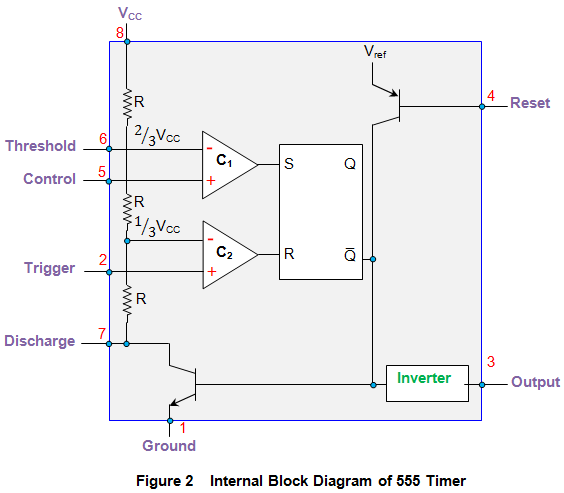

这个工作的工作我知道了可以通过分析其内部结构来理解，该内部结构如图2中的框图（用于8针DIP）所示。从此，可以看到IC由
- 由三个相等的电阻(R)组成的电阻网络
它是由于这三种5kΩ电阻，IC承载其名称555计时器。这些排列在分压器配置和结果提供电压2/3 V的值CC.和1/3 V.CC.沿着他们的链条。 - 两个比较器
这两个设备的目的是将用户提供的输入值与它们的参考电平进行比较，从而触发的输出触发器。
- 两个晶体管
这些与设备的放电和复位操作相关联。 - 一个SR触发器
此触发器将根据输出设置或重置比较器。 - 一个逆变器
逆变器用于通过补充触发器的Q̅输出来获得从设备的输出。
下面是与它的每个引脚相关联的函数的简要描述
- 地面（8针和14针封装的引脚3的销1）：
使用了测量每个电压的参考。 - 触发器(8针的引脚2和14针封装的引脚4):
当设备配置为表现为a时，该引脚用于为电路提供触发器到电路单稳态多纤维剂。从图2中可以看出，可以看出，该引脚作为对比较器C的输入连接2将其与1/3 V进行比较CC.，作为另一终端的输入。因此，当用户提供的负脉冲超过1⁄3 V时CC.(从电阻网络获得)，这个比较器的输出很高。这导致输出QSR触发器为了变为零，从而拉高其Q̅销，使变频器的输出变低，从而导致IC输出高输出。 - 输出(8针的3针和14针封装的5针):
这是可以获得集成电路输出的引脚。555定时器IC为用户提供两种加载该引脚的选择，即(i)负载连接到电源和输出引脚之间的正常负载配置和(ii)负载连接到地面和输出引脚之间的正常负载配置。 - 复位（8针和14针封装的引脚4的引脚4）：
用户可以使用该引脚以将IC重置为该引脚上的用户提供的负展脉冲关闭关联的晶体管。这是因为，此引脚上的逻辑低电平导致输出触发器走高，打开放电晶体管。但是，通常该引脚将连接到+ vCC.不使用时，以避免错误触发。 - 控制电压（8针5的引脚5和14针封装的引脚9）：
该引脚用于控制阈值水平以及触发。此外，该引脚可以用来控制输出波形的脉冲宽度作为电压应用在该引脚上决定输出的条件比较器（C1）切换其状态。可以通过连接a甚至可以经历输出波形中的相同规定电位计这个销。接下来，要注意的是，当这个引脚是未使用的，它是通过0.01μF旁路到地电容器为了摆脱噪音问题。 - 阈值（8针和14针封装的引脚10的引脚6）：
该引脚连接到比较器C的正极端子1它将施加的电压与2/3 V进行比较CC.。接下来，当用户提供的电压超过此参考电平的2/3 V时CC.， C的输出1走高,因此触发器的输出(Q)将集。因此,其输出(问̅)的补充会低,导致较高的逆变器的输出,将集成电路的输出。 - 放电（8引脚的引脚7和14针盒的引脚12）：
该引脚连接到内部晶体管的集电极端子555个定时器ic。通常，电容器将在该终端和地之间连接。这个电容器放电通过晶体管饱和时，当比较器C的输出时经历了现象1设置触发器，指示阈值电压与控制电压相比有所增加。另一方面，如果负向触发脉冲超过1⁄3 VCC.，然后是输出的触发器随着较低的比较器的输出将高低，较低。这意味着关闭了晶体管在此期间，电容器连接到它的终端开始以一个由外部决定的速度充电电阻器和电容器。 - 供应(8针的第8针和14针的第13针封装):
该引脚用于提供a电压范围内+ 5V至+ 18V WRT地面。
这些ICS最广泛地用于电子行业，因为它们是多功能的，紧凑，便宜和高度可靠的。此外，这些设备被视为用于各种应用，其中它们充当振荡器（不稳定的或单堡或保证），单次或延迟定时器，脉冲发生器，领导或闪光灯、警报或音频发生器、分频器、逻辑时钟、电源供应商、DC-DC转换器，数字逻辑探头，模拟频率计，转速切计，温度测量装置，控制装置，电压调节器等
