令人难度的多族化器

多纤维器是非正弦振荡器，通常是两级放大器，具有正反馈。这些电路由两者组成主动和被动组件。活动组件包括BJT（双极结晶体管），FET（场效应晶体管）， 真空管，OP-AMPS.和555计时器IC。被动组件包括电阻器和电容器等元件。然而，在设计它们时，必须注意，以确保电路的两级在截止和饱和区域之间连续地改变其状态。
多纤维仪可以是三种类型的viz。，令人难度的多谐振荡器，单稳态多谐振荡器和双稳态多谐振荡器。觉得多谐振荡器是没有稳定状态的多纤维器，其中输出在两个允许状态之间连续振荡。结果，它们在其输出时产生方波，并且被认为是自由的自由的。此外，这些多抗器不需要除DC电源之外的任何类型的外部触发，因为它们落在松弛振荡器类别下。

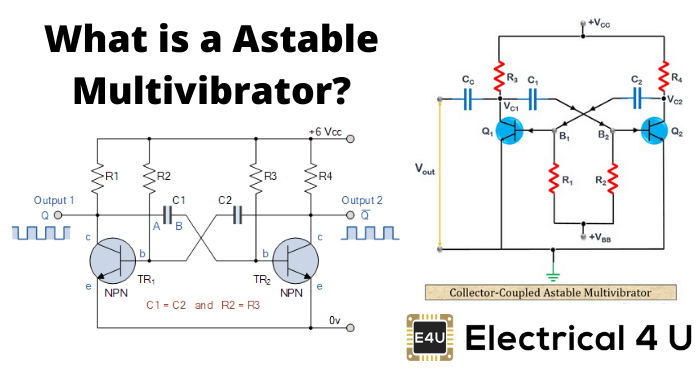

图1显示了使用两个BJT Q设计的这种电路₁问：₂，两个电容器c₁和c₂四电阻器R._C1.，R._C2.，R.₁和R.₂。通过改变输出信号的频率可以通过改变值的值来改变电容器和电路中存在的电阻器。

在这种电路中，供应的应用电压V._CC.导致其中一个晶体管由于其电气性质的不可避免的差异，更早于另一个。现在，让我们假设Q₂首先开关，导致收集器流动当前通过R._C2.。

这导致电容器C的右板₂接地为接地，即使它的左板也将被接地（假设c₂不充电）。这意味着关闭晶体管q₁这导致电容器的左板₁浮。然而，它的右板将获得0.7V的电荷，因为它连接到正向偏置Q的基础₂。在这个状态下，输出o₁会很高，而在o₂会很低。从那时起，c₁继续通过R充电_C1.直到其左端终端获取V的电压_CC.。另外，同时，甚至c₂通过电阻器r充电₂提高其左端终端的电压。

随着这持续的，出现了一种情况，其中C的左板的电压₂变为等于0.7 V，正向偏置Q的偏差₁，导致设备打开。发生这种情况时，Q的收集器终端都是Q₁以及c的左端₁将被缩短到地面。这导致C的右板₁获取-V的电压_CC.，关闭q₂。这导致输出o₂要高，而输出o₁走低。
接下来，C₁开始充电r₁当其右板变为0.7V时，继续循环。该循环现象产生振荡波形，其中在任意晶体管的集电极端子处产生互补方向信号。

Astable MultiVibrator的应用

觉得多谐振荡器用于脉冲位置调制，频率调制等的应用中使用，因为它们简单，可靠且易于构建。
