什么是电压调节

一种电压调节器是一种可以维持的电子或电气设备电压电源在适当的限制范围内。电气设备连接到电压源应承受电压值。源电压应在设备连接件可接受的范围内。这个目的可以通过一个电压调节器来实现。

电压调节器 - 同样的表明 - 不管输入电压或连接负载中的调整如何，调节电压。它用作保护装置免受损坏的保护装置。它可以根据其设计调节AC或DC电压。

有两种主要类型的稳压器可用:

如下所述，这些可以进一步分为更具体的电压调节器。

这种类型的稳压器的作用是a分压器。它使用FET.在欧姆地区。稳定的输出是通过改变抵抗性电压调节器相对于负载。通常，这些类型的电压调节器具有两种类型：

它实现了一个变量元素，它与连接的负载一起定位在系列中。通过改变该元件相对于负载的电阻来维持稳定输出。它们有两种类型，下面简要介绍。

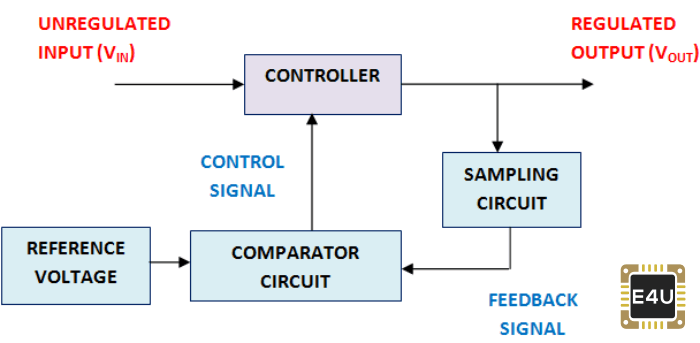

从框图中，我们可以看到一个未调节的输入首先被输入到a控制器。它实际上控制了输入电压幅度并给出了输出。该输出给出了反馈电路。它由采样电路采样并给予比较器。它可以通过参考电压进行比较并给予输出。

这里，当输出电压增加或减小时，比较器电路将向控制器提供控制信号。因此，控制器将减少或增加可接受范围的电压，使得持续电压将得到输出。

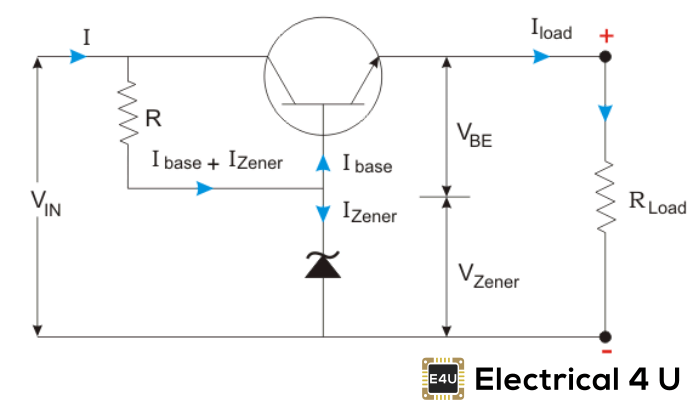

当一个齐纳二极管用作电压调节器，称为齐纳控制的晶体管串联电压调节器或发射器跟随器电压调节器。在这里，这是晶体管使用的是发射器跟踪器(见下图)。这里所使用的串联晶体管的发射极和集电极端子相对于负载是串联的。可变元件是一个晶体管，齐纳二极管将提供参考电压。

该并联稳压器在可变电阻的帮助下提供了从电源电压到达地面的途径。从负荷，到当前从负荷分流到地面。我们只需说该调节器可以吸收电流，与串联电压调节器相比，它的效率较低。应用包括误差放大器，电压监控，精密电流限制器等。它们具有以下两种类型。

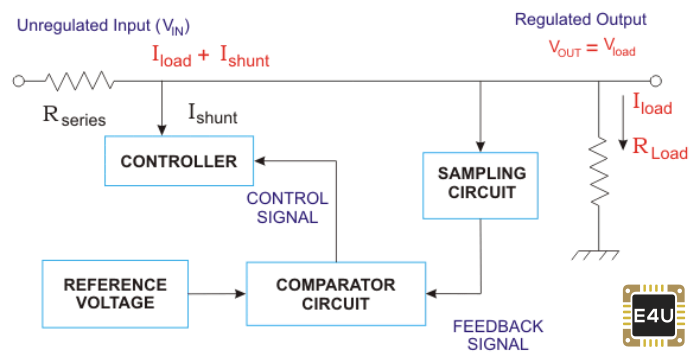

这里，电流从负载分流。该控制器将分流由由载荷提供的未调节输入开发的总电流的一部分。电压调节发生在负载上。

在这种情况下，当输出电压由于负载变化而增加或减少时，比较器电路就会给控制器一个控制信号。因此，控制器将从负载分流额外的电流，以获得一个持续的电压作为输出。

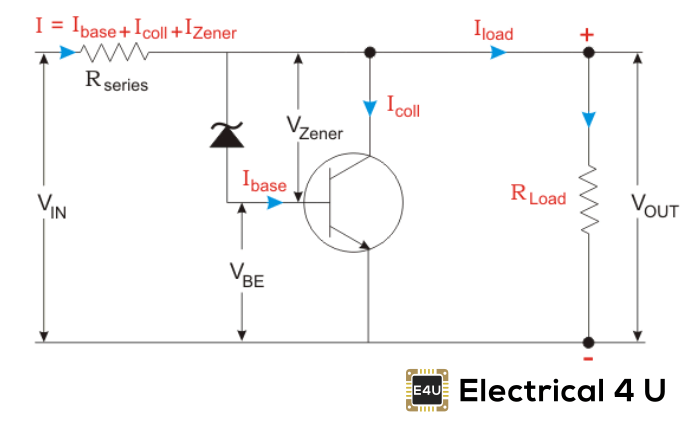

这里，非调节电压与电压下降发生在串联电阻中。该电压率与给定负载的电流有关。输出电压与晶体管基础发射极电压有关（V._是)和齐纳二极管。

该调节器快速将串联的设备切换到开启和关闭。与线性调节器类似，反馈机制在此结合在一起以控制载荷的电荷量。此数量设置为交换机的占空比。输出电压可以更大或者输出极性可以通过使用此输入输入的极性相反电压调节器。

这是一个高效的电压调节器。三种不同的类型是升压电压调节器，降压稳压器和升压/降压电压稳压器。开关电压调节器的最简化电路图如下所示。
