电阻是电气和电子工程中最基本的元素之一。yabo和365哪个平台更大的价值电阻在工程上可以从很小的值，如a的电阻变压器绕组，到很高的值如，绝缘电阻也一样变压器绕组。虽然如果我们需要一个粗略的电阻值，万用表工作得很好，但要获得精确的阻值，也就是在非常低或非常高的阻值时，我们需要特定的方法。在本文中，我们将讨论的各种方法电阻测量。为了这个目的，我们把抵抗分为三个等级
测量低电阻(< 1Ω)
主要问题低电阻测量阻值是测量仪器的接触电阻或引线电阻，虽然阻值很小，但却可以与被测电阻相当，因此会引起严重的故障错误。
因此，为了消除这一问题，小值电阻构造了四个端子。两个端子为电流端子，另外两个为电位端子。
下图显示了低阻力的结构。
的当前的是否通过当前终端C1和C2而电位下降是测量电位端子V1和V2。因此，我们可以用V和I求得实验中电阻的值，如上图所示。这种方法可以排除由电流端子产生的接触电阻，虽然电位端子的接触电阻也会出现在画面上，但它在高阻电位电路中只占很小的一部分，误差可以忽略不计。
用于测量低电阻的方法是:-
- 开尔文的双电桥法
- 电位计方法
- 微阻计欧姆计。
开尔文的双重桥

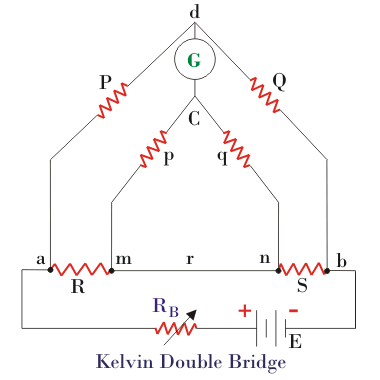

开尔文的双重桥是一个简单的修饰吗惠斯通电桥。下图为开尔文双电桥的电路图。

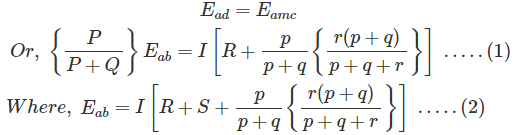

正如我们在上图中看到的，有两组手臂，一组有阻力P和Q，另一组有阻力P和Q。R是未知的低阻力，S是标准阻力。这里r表示未知电阻与标准电阻之间的接触电阻，需要消除其影响。为了测量，我们使比值P/Q等于P/Q，因此是平衡的惠斯通电桥在电流计中形成零偏转。因此，我们可以写一个平衡桥
把eqn 2代入1，用P/Q = P/Q，得到-
由此可见，采用平衡双臂可以完全消除接触电阻，从而消除由接触电阻引起的误差。为了消除热电动势引起的另一个误差，我们用另一个读数电池连接反向，最后取两个读数的平均值。这座桥是有用的抗性0.1µΩΩ到1.0。
微阻计欧姆计

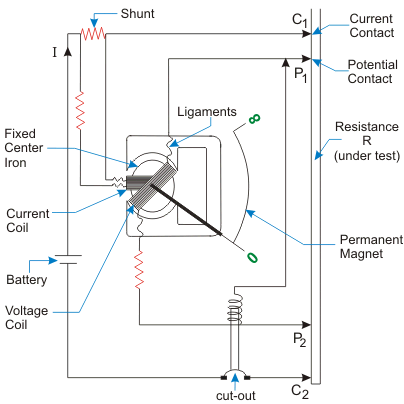

它是一种用于测量低电阻的机电仪器。它由一个类似于a的永磁体组成1仪器和两个线圈之间磁场由磁铁的两极产生。这两个线圈相互成直角，可以绕共同的轴自由旋转。下图显示了微阻计欧姆计以及测量未知电阻R所需的连接。
其中一个线圈称为电流线圈，连接到电流端子C1和C2，另一个线圈叫道，电压线圈连接到电位端子V1和V2。电压与线圈载电流成正比电压降穿过R，产生的扭矩也是如此。电流线圈携带的电流与流过R的电流成比例，它的转矩也是如此。两个扭矩的作用方向相反，当两个扭矩相等时，指示器停止。这个仪器是用于电阻范围100µΩ5Ω。
测量介质电阻(1Ω- 100 kΩ)
下面是方法用于测量电阻的值是1Ω- 100 kΩ-范围
- Ammeter-Voltmeter方法
- 惠斯通电桥法
- 代入法
- 凯里-福斯特桥牌法
- 欧姆计方法
电流表电压表法
这是测量电阻的最粗糙和最简单的方法。它用一个安培计来测量电流I，用一个伏特计来测量电压V，我们得到电阻的值为

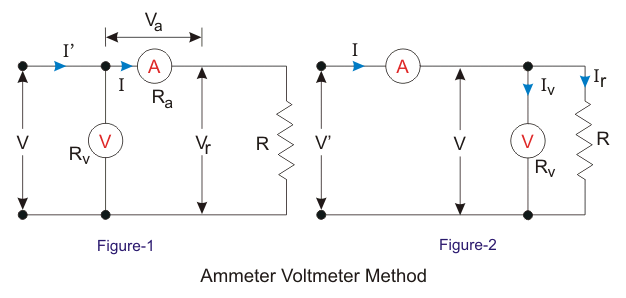

现在我们有两种可能的连接安培表和电压表，如下图所示。
现在在图1中，电压表测量安培计和未知电阻之间的电压降，因此
因此，相对误差为:
对于图2中的连接，安培计通过电压表和电阻测量电流的总和，因此
相对误差为:
可以看出，R的相对误差为零一个在第一种情况下= 0和Rv在第二种情况下=∞。现在的问题是在哪种情况下使用哪种联系。为了找出这一点，我们把两个误差相等
因此，对于大于上述公式所给出的电阻，我们使用第一种方法，而对于小于上述公式所给出的电阻，我们使用第二种方法。
惠斯通电桥法

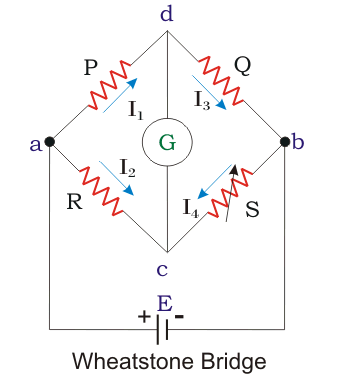

这是测量研究中使用的最简单、最基本的电桥电路。它主要由抵抗P、Q四支力量组成;R和S。R为实验中未知电阻，S为标准电阻。P和Q被称为比值臂。电动势源连接在a点和b点之间，电流计连接在c点和d点之间。
一个桥接电路总是工作在零检测的原理上，即我们改变一个参数直到检测器显示为零，然后使用数学关系来确定未知的变化参数和其他常数。这里也改变标准电阻S，以便在检流计中获得零偏转。零偏转意味着没有电流从c点到d点，这意味着c点和d点的电势是相同的。因此
把上面两个方程结合起来，我们得到了著名的方程-
代入法
下图为未知电阻的电阻测量电路图r . S为标准可变电阻，r为调节电阻。
首先将开关置于1号位置，使电流表通过改变r读出一定的电流。记下电流表的读数。现在开关移动到位置2,S改变，以实现与初始情况相同的电流表读数。如果电动势源在整个实验过程中都是恒定的，那么当电动势表的读数与位置1相同时，S的值就是未知电阻R的值。
测量高电阻(> 100 kΩ)
以下是几种测量高阻值的方法
- 电荷损失法
- 高阻表
- 高阻桥方法
- 直接偏转法
我们通常使用非常小的电流来进行这种测量，但由于电阻高，产生高电压的可能性也就不足为奇了。因此，我们还遇到了其他一些问题，例如-
- 静电荷会积聚在测量仪器上
- 泄漏电流与测量电流相当，会造成误差
- 绝缘电阻是这一类中最常见的电阻之一;然而，电介质总是被建模为电阻器和并联电容器。因此，当测量绝缘电阻(I.R.)时，电流既包括了元件，也就不能得到电阻的真实值。电容性成分虽然呈指数下降，但仍然需要很长时间才能衰减。因此，在不同的时间得到不同的ir值。
- 保护精密仪器免受高场的伤害。

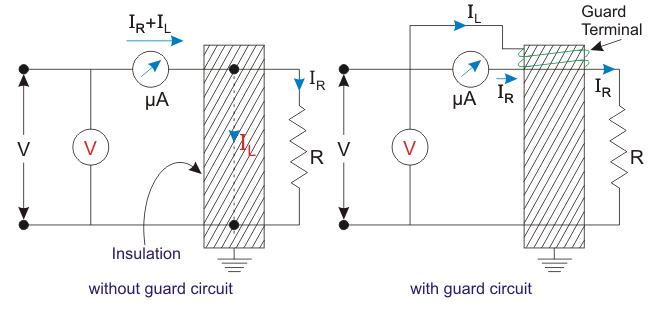

因此，为了解决漏电流或电容电流的问题，我们使用了保护电路。保护电路的概念是绕过安培计的漏电流，从而测量真正的电阻电流。下面的图显示了电压表和微安培计测量R的两个连接，一个没有保护电路，一个有保护电路。
在第一个电路中，微安培计同时测量电容电流和电阻电流，导致R值的误差，而在另一个电路中，微安培计只读取电阻电流。
电荷损失法
在这种方法中，我们利用放电电压方程电容器为了求未知电阻r的值，下面给出了电路图，所涉及的方程为-
然而，上述情况假定没有泄漏电阻的电容器。因此，为了解释这一点，我们使用如下图所示的电路。R1为C的漏电阻，R为未知电阻。
我们遵循相同的程序，但首先是开关S1关闭和下一个与开关S1开放。对于我们得到的第一种情况
对于开关打开的第二种情况，我们得到
使用R1从上面的方程中，我们可以得到R '。
高阻桥方法

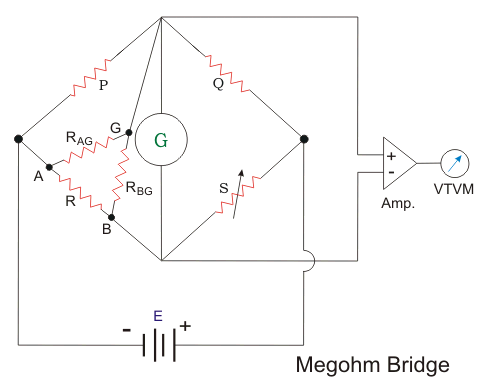

在这种方法中，我们使用了著名的惠斯通桥哲学，但略有修改。高电阻如下图所示。
G为保护终端。现在我们也可以用邻接的图来表示电阻器，其中RAG)和RBG为漏电电阻。测量电路如下图所示。
可以观察到，我们实际上得到了R和R平行组合的电阻AG)。尽管这会导致非常小的错误。
高阻表
高阻表是电气工程师使用的最重要的测量装置之一，基本上只用于测量绝缘电阻。它由一个可以手动驱动的发电机组成，现在我们有电子电表。在另一篇文章中讨论了megger的细节。
