介绍电流表

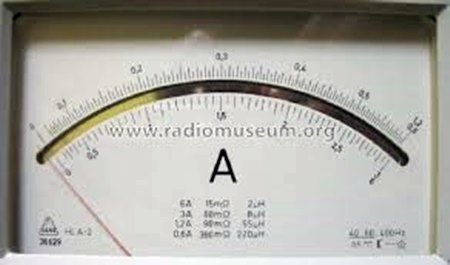

正如我们所知，“meter”这个词与测量系统有关。仪表是一种可以测量特定数量的仪器。我们知道，单位当前的是安培。安培表指测量安培值的安培表。安培是电流的单位，所以安培计是测量电流的仪表或仪器。

电流表的工作原理

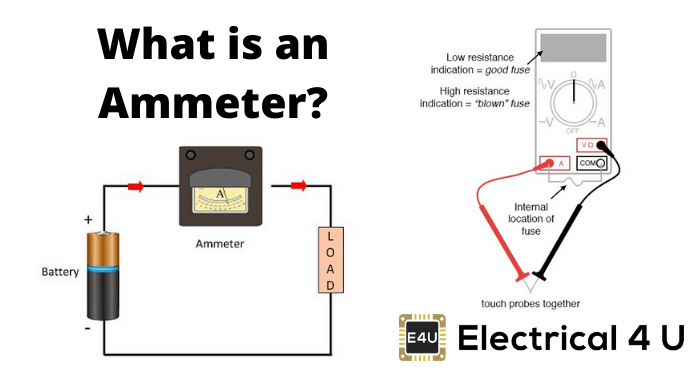

主要的安培表的原则是它必须非常低抵抗性还有感应电抗。为什么我们需要这个?我们不能把电流表并联起来吗?这个问题的答案是它有很低的阻抗，因为它必须有很低的量电压删除它，必须以串联连接连接，因为串联电路中的电流相同。

也由于非常低的阻抗，功率损耗将是低的，如果它是并联的，它几乎成为一个短路路径，所有的电流将流过安培计，由于高电流的结果，仪器可能烧毁。因此，它必须是串联的。对于一个理想的电流表，它必须具有零阻抗，这样它的电压降为零，仪器中的功率损耗为零。但这种理想在实践中是无法实现的。

对电流表的分类或类型

根据构建原则，我们得到了许多类型的AMMeter，它们主要是 -

永磁移动线圈(1例）倍仪。
移动铁（MI）电流表。
电力测功计型电流表。
整流器类型安培表。

根据我们的测量方法，我们有

直流电流表。
交流仪。

直流电流表主要是1仪器， MI可以测量交流和直流电流，也可测量直流和交流，感应电表由于其成本高，测量不准确，一般不用于电流表结构。

不同类型电流表的说明

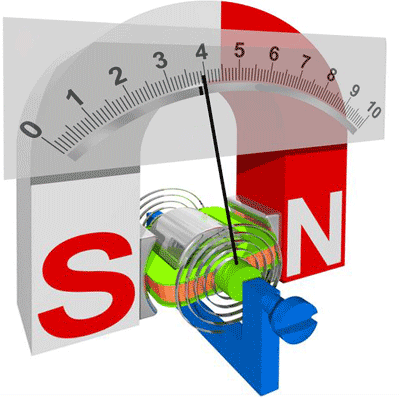

1安培表

原理PMMC AMMETER：
当载流导体置于磁场，机械力作用在导体上，如果它连接到移动系统，通过线圈运动，指针在尺度上移动。
说明：顾名思义，它有永久磁铁，用于这种类型测量仪器。它特别适合于直流测量，因为这里的偏转与电流成正比，因此，如果电流方向颠倒，指针的偏转也会颠倒，所以它只用于直流测量。这种类型的仪器叫做安那瓦尔式仪器。它具有线性缩放、低功耗、高精度等优点。主要缺点是只测量直流量，成本较高等。
扭转扭矩，

在那里,
B = WB /m²中的通量密度。
i =电流在放大器中流过线圈。
l =线圈的长度，单位为m。
b =线圈的宽度，单位为m。
n =线圈中的匝数。
PMMC AMMETER中的范围扩展：
现在它看起来非常非凡，我们可以扩展到这一点的测量范围仪器类型。我们中的许多人都会认为我们必须购买新的电流表来衡量更多的当前当前，我们中的许多人可能认为我们必须改变建筑功能，以便我们可以测量更高的电流，但没有那样的东西，我们就没有了连接分流器并联电阻仪器的范围可以扩大，这是仪器提供的一个简单的解决方案。

在图中，I =在放大器中的电路中流动的总电流。
我_上海是通过放大器中的分流电阻的电流。
R_米是安培计的电阻，单位是欧姆。

MI安培表

它是一个动铁式仪表，用于AC和DC，它可以用于两者，因为偏转θ比例正方形的电流所以无论是什么是电流的方向，它都显示了定向偏转，进一步以两种方式分类 -

吸引人的类型。
排斥类型。

其扭矩方程为:
在那里,
I是电路中流过的总电流，单位为安培。
我是自我电感亨利的线圈。
θ是以弧度为单位的挠度。

吸引型MI仪表原理:
当未磁化的软铁放置在磁场中时，如果连接的移动系统和电流通过线圈，它会被吸引，它产生磁场，该磁场吸引铁片，并产生偏转扭矩指针在尺度上移动。
排斥式MI仪器原理：
当两个铁片通过电流磁化具有相同的极性时，它们之间的斥力就会发生，而斥力产生偏转扭矩，指针就会因此移动。
优势MI仪器他们可以测量交流和直流，便宜，低摩擦误差，鲁棒性等。它主要用于交流测量，因为直流测量时由于迟滞而产生的测量误差较大。

电动式安培表

这可以用来测量交流和直流电流。现在我们看到我们有测量交流和直流电流的PMMC和MI仪器，可能会出现一个问题——“为什么我们需要电功率计和电流表?”如果我们也能用其他仪器准确测量电流呢?”答案是电力测功计仪器对AC和DC I具有相同的校准。如果用DC校准，那么也没有校准，我们可以测量AC。

电功率计式安培计原理:
我们有两个线圈，即固定和移动线圈。如果电流通过两个线圈，则由于相等且相反的扭矩的发展，它将保持在零位置。如果以某种方式，当线圈反转的电流时，一个扭矩的方向被反转，产生单向扭矩。
对于电流表，连接方式为1级，φ= 0
式中，φ为相角。

在那里,
我是在放大器中流动的电流量。
m =相互电感线圈。
它们没有迟滞误差，可用于交流和直流测量，其主要缺点是扭矩/重量比低，摩擦损失大，比其他测量仪器昂贵等。
