桥式电路只不过是电路用于测量电阻、阻抗、感应和未知值的配置电容。许多桥梁喜欢惠斯通电桥麦克斯韦桥,开尔文电桥，还有许多方法对于精确地测量数量和工作原理相同是非常有用的。以下是一些桥梁功能的简要描述:
惠斯通电桥
一个惠斯通电桥是查尔斯·惠斯通发明的电路，用来确定一个未知数的值吗电阻电路中。惠斯顿电桥在计算非常低的电阻方面有很强的能力，这是其他仪器所喜欢的万用表计算不准确。
惠斯顿电桥电路是四个菱形排列电阻。它有两个平行的支路，每个支路有两个串联的电阻。第三条腿在两条平行腿之间的某个位置相连，如图所示。在四个电阻中，通过平衡两个支腿可以确定一个电阻值。四个电阻器中，两个电阻器的值为R1和R3.已知R的值是多少2是可调的，而Rx是需要计算的。然后这个调节连接到电源和D端子和b端子之间的电流计。现在调节一个可调电阻的值，直到两个支路的比例抗性(R1/ R2) =(右3./ Rx)，电流计读数为零当前的停止通过电路。现在电路是平衡的，未知电阻的值可以很容易地测量。R的读音3.决定了水流的方向。

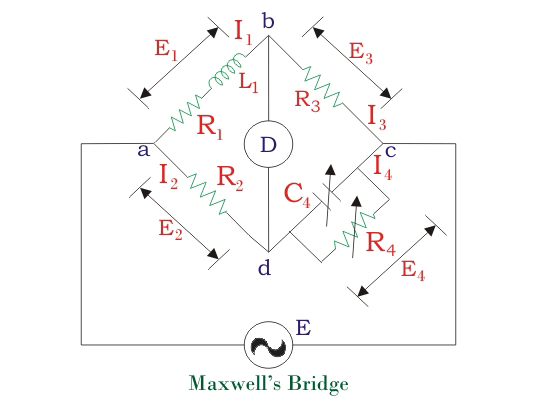

麦克斯韦桥
麦克斯韦电感电桥的工作原理与惠斯通电感电桥相同。惠斯顿桥只做了一点改动。在这座桥上，四个分支组成了未知电感(左1),一个变量电容器(C4)，用四个电阻器和检测器代替电流计，如图所示。通过将未知值与标准可变电容进行比较来测量电感值。
电桥的基本原理是将未知阻抗的正角相位与电容的负相位相补偿，将其放在相反的支路上。通过这样做，检测器的电位差将变为零，没有电流流过。电容器C4和电阻R4并联连接，并调整两者的值，使电桥得到平衡。
开尔文电桥
开尔文电桥是惠斯通电桥的另一种改进，用于测量1mω到1kω范围内的低电阻，精度很高。用于精密测量低电阻、高电压开尔文电桥需要电源和灵敏的电流计。在测量低电阻时，连接线的电阻起着重要的作用。使用惠斯通电桥，它有两个额外的电阻，如图所示。电阻R1和R2连接到第二组比率臂并构成四个终端电阻。这里R是未知的，S是标准电阻。在c和d之间放置一个检流计，可以忽略连接线r的电阻，不影响测量值。在平衡状态下，电流计显示为零，电路中没有电流流过。平衡条件下的方程为:

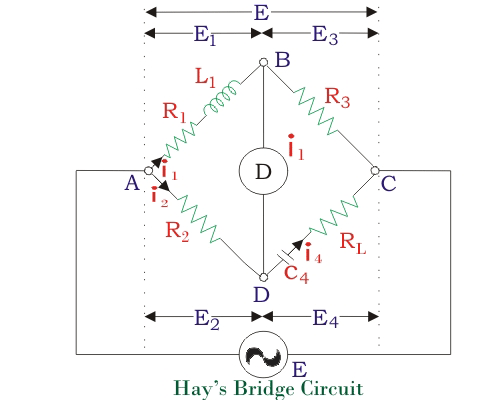

海氏桥电路
海氏桥是麦克斯韦电桥电路的另一种变体。在麦克斯韦电路中，电阻与电容是并联的，而在海电路中，电阻与标准电容是串联的，如图所示。当电感阻抗相位角很大时，它是非常有用的，这可以通过采用低电阻串联来克服。

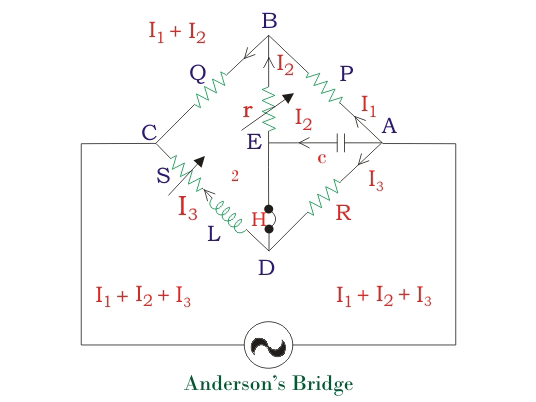

安德森的桥
安德森桥是修改版的麦克斯韦电感电容桥。它主要用于测量自身电感在线圈中使用标准的电容器和电阻。这种桥的主要优点是它不需要桥的频繁平衡。通过调节可变电阻r来实现稳流平衡，用直流电源代替交流电源电池耳机采用动圈式电流计。一旦电桥平衡，D端电势与e端电势相似。各支路的电流用I表示1,我2,我3.如图所示。
二极管桥电路
它是一种桥式电路，由四个二极管组成，每个二极管的输出极性都相同。二极管桥凡是需要把交流电变成直流电的地方，就使用又称为桥式整流器的电路。它也被用来检测无线电信号的振幅。当输入端的正极连接到左上角，负极连接到右下角时，电流通过红色通道从上电源端流向输出端，通过蓝色通道返回到下电源端，如图所示。
