双极结型晶体管的历史
该晶体管（BJT）不是前三个终端设备。在晶体管进入存在之前，使用真空管。在电子yabo和365哪个平台更大器件中，真空管三极管几乎使用了半个世纪BJT。托马斯爱迪生在1880年代早期发明的灯泡是任何电气应用的真空管的首次用途之一。真空管三极管用于各种计算机设计，直至1950年代早期。但主要问题是，随着电路的复杂性增加，需要纳入越来越多的缩放。在那些日子里，大型电脑将有许多装满管的机架，几乎占用了一个大房间。尺寸不是唯一的问题，管消耗大功率，有时会泄漏，因此不太可靠。
因此，科学家和工程师开始思考如何制造其他类型的三终端设备。所以他们不再在真空中控制电子，而是开始想办法在固体物质中控制电子。1947年，在贝尔实验室工作的两位物理学家约翰·巴丁和沃尔特·布拉顿发现，通过使两点接触非常接近，他们实际上可以制造出一个三终端设备。因此，第一个点式接触晶体管是由锗、回形针和剃须刀片制成的。

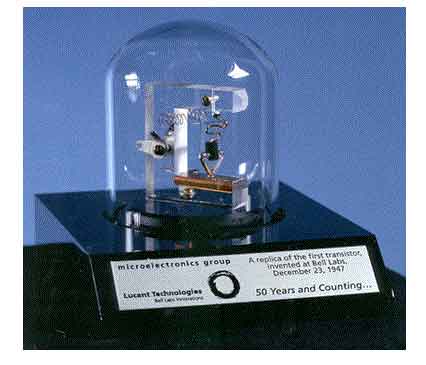

下图显示了相同的副本。比震惊地通过压在一起的不同的薄片开发了结晶体管（BJT）半导体材料。晶体管更换了真空管，并在电子世界中进行了戏剧性的变化。yabo和365哪个平台更大Bardeen和Brattain与William Shockley在1956年由诺贝尔物理奖有角色，用于晶体管效应。很多年了晶体管以1950年代后期为单独的组件制造，之后集成电路集成电路(IC)出现了，它将所有组件放在一个芯片上。这只是无穷无尽的一部分BJT的历史。
双极结晶体管的应用
有两种类型的双极结晶体管的应用，切换和放大。
晶体管开关
对于切换应用，晶体管被偏置以在饱和度或截止区域中操作。截止区域中的晶体管将充当开放式切换，而饱和度将充当闭合开关。
打开开关
在截止区域（两个连接点偏转）电压穿过CE交界处非常高。输入电压为零，因此基础和集电极电流都为零，因此抵抗性由BJT US非常高（理想的无限）提供。
关闭开关
在饱和度（两个结是正向偏置的情况下）将高输入电压施加到基座上。调整基电阻的值，使得大基电流流动。有一个小的电压下降在收集器中，发射极交界处为0.05至0.2V，集电极电流非常大。在跨越的一个非常小的电压下降BJT.可以说它等同于封闭开关。
以下是作为放大器
单级RC耦合CE放大器
该图显示了单级CE放大器。C1和c3.是耦合电容，它们被用来阻挡直流分量，只通过交流部分，它们也保证了BJT的直流基础条件即使在输入后仍然保持不变。C2是旁路电容，增加电压增益并绕过r4.电阻器对于AC信号。
该BJT.使用必要的偏置组件在有源区偏置。Q点在活动区域中稳定晶体管。当输入被应用时，如下所示当前开始上下变化，因此集电极电流也随I变化C=β×iB.。因此电压在R.3.随着收集器电流通过它而变化。r的电压3.放大后是180度吗O.除了输入信号。从而跨越r3.是耦合到负载和放大发生。如果Q点保持在负载的中心很少或没有波形失真将发生。CE放大器的电压和电流增益都很高(增益是电流电压从输入到输出增加的倍数)。它常用于收音机和低频电压放大器。
为了进一步增加增益多级放大器。它们通过连接电容器那电气变压器，R-L或直接耦合根据应用。整体收益是个别阶段的收益的产物。下图显示了两级CE放大器。
