真空二极管的历史

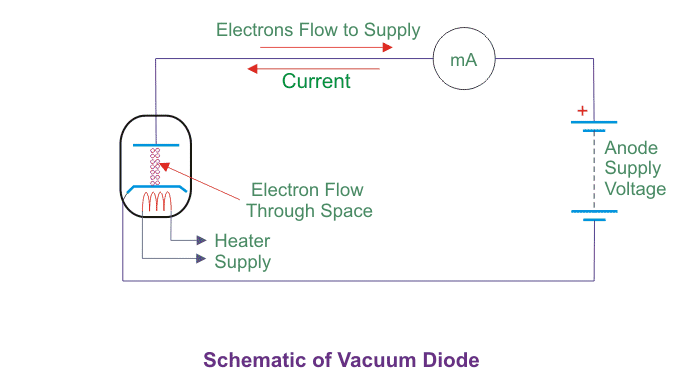

1904年11月16日首先真空二极管由John Ambrose Fleming先生发明，它也称为熔阀，第一热离子阀。在那些日子里，没有存在P-n结在电子yabo和365哪个平台更大领域。下面显示了一种真空二极管的概念图。

真空管二极管如何工作？

在这里真空二极管主要是像现代的二极管。但它的尺寸更大。它由带阴极和阳极内的真空容器组成。该阴极和阳极连接在A上电压源。

阳极施加正面电压关于阴极。它适用于热离子发射的原则。灯丝加热该阴极。因此，电子从阴极发射并朝向阳极吸引。如果在阳极处施加的正电压不足，则阳极不能吸引由于热灯丝的热丝而从阴极发出的电子。

结果，在阴极和阳极之间的空间中累积了一云。这就是所谓的空间费。由于这种空间电荷，进一步发射的电子废除并回到阴极。因此，几乎是电子发射停止。无电流流过电路。

如果阳极和阴极之间的施加电压逐渐增加，则越来越多的空间电荷电子来到阳极并为进一步发射的电子产生空间。因此随着阳极和阴极的电压的增加，我们可以提高电子的发射率。

同时，空间充电逐渐消失，这意味着它在阳极上被中和。一旦阳极和阴极之间的某些施加电压，整个空间充电消失了。从阴极发射电子没有更多的阻碍。然后，一束电子通过空间从阴极自由流动到阳极。结果，电流从阳极流到阴极。

另一方面，如果阳极相对于阴极为负极，则没有电子发射，因为它冷却不热。现在来自加热阴极的发射电子不达到阳极。由于排斥负阳极强烈空间费将累积在阳极和阴极之间。由于对该空间的排斥来再次充电，所有进一步发射的电子都返回到阴极，因此没有虚拟发射，因此没有电流在电路中流动。所以，真空二极管允许电流仅在一个方向上流动。

在反向偏见下，该真空二极管不起作用。这种真空管是二十世纪上半叶的电子产品的基本成分。yabo和365哪个平台更大它在无线电，电视，雷达，声音强化，录音系统，电话，模拟和数字计算机以及工业过程控制的电路中可用。

V-I真空二极管特性

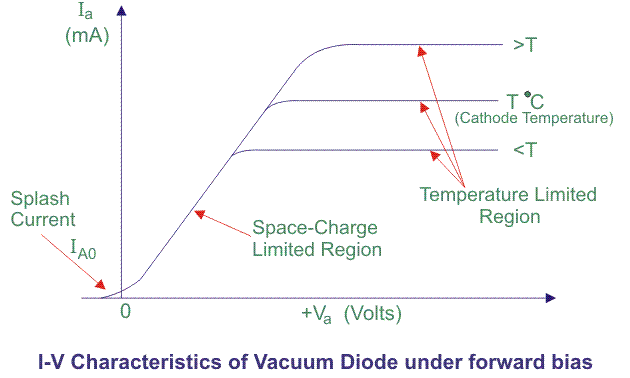

真空二极管的V-I特性如下所示。

空间电荷的尺寸取决于在空间电荷的形成期间从阴极发射电子。电子的发射进一步取决于阴极被加热的温度。因此，如果温度增加，空间电荷量也增加。因此，中和空间电荷所需的阳极电压也将更多。

因此，相同的真空二极管将具有不同的阴极温度的不同V-1特征图。在上图中，我们只显示了其中三个。一个图表^O.C，一个用于温度超过t^O.c，一个比t的温度小于t^O.C.当阳极电压从零速度逐渐增加时，从阳极到阴极的电流比成比例地增加。由于空间电荷限制了来自阴极的发射，因此随着空间电荷强度的降低，电流比例地增加。

该特征区域称为空间电荷限制区域，如图所示。在空间电荷消失后，电子发射变得恒定并且完全取决于阴极的温度。这里，真空二极管中的电流变得饱和。当没有电压施加到阳极时，电路中不应有任何电流，但实际情况不起作用。由于速度统计波动，即使阳极在没有电压，某些电子也足够高度以达到阳极。这种现象引起的小电流称为飞溅电流。
