Star-Delta电力变压器三角洲侧面的外部接地故障（E / F）的稳定性
如果是接地变压器在三角洲侧是不在外面的Delta系统中保护地球故障（E / F）的区域电流互感器（CT）位置会产生当前的如图所示的分布，如图所示，在差分CT赋容中循环，并保持不在操作线圈中。
Zig-Zag或Inter Connect Star接地变压器具有高值的正常磁化阻抗，但对于E / F，具有相同核心的绕组的电流，使得安培转向取消，因此提供较低的阻抗。
在中立点的情况下三相系统无法访问，如系统连接到Delta连接的侧面电力变压器，可以利用Z字形连接的接地变压器的帮助来创建人工中性点。
这是一个带有三肢的核心型变压器。Z字形连接中的每个阶段绕组分为两个相等的一半。其中一半缠绕在一个肢体上，另一半在另一个肢体上缠绕在一起变压器的核心。
红色相绕组的第一半是核心的第1肢缠绕在芯的第1肢上，并且在第3肢上缠绕了2天的第二半。
1天的黄色相绕组缠绕在芯的第二肢上，在第1肢上缠绕了2天的2ND。
蓝相绕组的第一个半部分缠绕在芯的第3肢上，在第二肢上缠绕2个相同的蓝相的第二半。

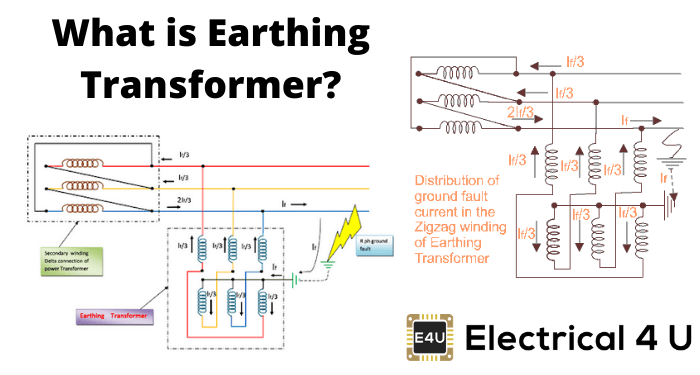

所有三个绕组的终点最终连接在一起并形成一个共同的中性点。现在，如果在Delta连接系统中的任何阶段发生任何故障，则零序故障电流具有近距离地球的近径，如图所示。
在系统的正常情况下，电压横跨接地变压器的绕组是系统的每个相电压的1 /√3次。
但是当系统的任何阶段发生单线到接地故障时，如图所示，地球故障电流的零序分量在地球中流动并返回到电力通过地球星的系统接地变压器。它在所有三个阶段都划分。因此，如图所示，在芯的相同肢体中的两个绕组的两个不同半部的电流在芯的相反方向上。因此磁通量由这两个电流设置将反对并互相中和。因为没有增加助势由于故障电流，Dφ/ dt的更改意味着不会发生窒息效果，以阻止故障电流的流量。因此，可以得出结论，Z字形型接地或接地变压器在正常电流下保持额定电源电压以及当实体单线到接地故障电流流过它时。
额定电压的接地或接地变压器是旨在使用的线电压线。目前的评级变压器变压器设计为特定时间的最大中性电流。一般来说，设计用于安全地携带最大故障电流的变压器的时间间隔被取为30秒。
