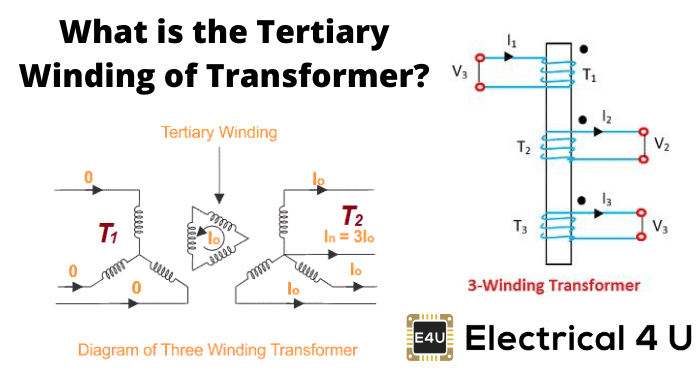

什么是叔绕组?什么是三绕组变压器?
在一些高额定值变压器中，除了一次绕组和二次绕组外，还使用一个绕组。除了初级绕组和次级绕组外，这个附加绕组称为变压器的三级绕组。因为这第三个绕组变压器被称为三绕组变压器或者3绕组变压器。
变压器采用三次绕组的优点
提供三级绕组电力变压器要满足下列一个或多个要求-
- 减少了由于三相负载不平衡而引起的主电路不平衡。
- 它可以重新分配故障电流。
- 有时需要提供不同的辅助负载电压二级负荷除其主要水平外。二次负载可以从三次绕组中获得三绕组变压器。
- 作为第三个绕组是在delta中连接的3绕组变压器，它协助限制故障电流的事件，从线路到中性短路。
变压器三级绕组稳定
在星-星变压器包括三个单一单位或单个单位与5肢铁芯提供高阻抗的流动不平衡负载之间的线路和中性。这是因为，在这两个变压器，有非常低的磁阻返回路径不平衡的磁通。
如果有的话变压器绕组有N匝，磁阻为Rl那么,
其中，i和φ是当前的和助势在变压器。
现在，从等式（1）和（2），它可以重写为，
由上述数学表达式可知，阻抗与磁阻成反比。不平衡负载电流的回路所提供的阻抗非常高，而不平衡磁通的回路所提供的磁阻非常低。
换句话说，三相系统中不平衡电流在线路和中性点之间的流动会产生非常高的阻抗。任何不平衡电流三相系统同样可以分为三组分量:正序分量、负序分量和零序分量。零序电流实际上是三线共相电流。如果每条线路的共相电流值为Io，则总电流流过的中性次侧变压器是I.n= 3。我o。这个电流不能被一次电流平衡，因为零序电流不能通过隔离的中性点星形连接一次电流。因此，该电流在二次侧设置a磁通在核心。正如我们在本章早些时候讨论的，低磁阻路径可用于单相单元组中的零序磁通，因此在5肢铁芯中;提供给零序电流的阻抗非常高。变压器的三角连接三绕组允许零序电流在绕组中循环。此三角绕组中的循环电流平衡了不平衡负载的零序分量，从而防止了变压器铁芯中不平衡零序磁通的不必要发展。简而言之，在星-星-中性点变压器中放置三次绕组，大大降低了零序变压器的阻抗。
变压器三绕组额定值
评分为变压器三绕组取决于它的用途。如果需要提供额外的负载，则根据负载确定其绕组截面和设计思想，并在其终端上进行三相死短路，电源分别来自高压和中压两侧。
由于各种故障条件下的短时间故障电流以单线到接地故障最为严重，因此，如果仅供稳定用，则应从热、机械两方面考虑来决定其截面和设计。
