什么是串联电压？
一种系列电路要么串联指当两个或更多个电气部件在电路内的链式布置中连接在一起时。在这种电路中，只有单一的充电方式通过电路。电路中两个点的电位潜在变化被称为电压。在本文中，我们将详细讨论串联电路中的电压。
该电池电路提供充电的能量，以通过电池并创建一个潜在差异在外部电路的末端。现在，如果我们假设2伏的单元，它将在外部电路上产生2伏的潜在差异。
正端子处的电位值比负端子大2伏。因此，当充电从正终端从正向流到时，它导致电位中的2伏的损失。
这被称为电压下降。当充电的电能被转换为某种其他形式（机械，热，光等）时发生这种情况（电阻器或负载）在电路中。
如果我们考虑一个具有串联连接的多个电阻的电路，并且用2V电池供电，电位的总损耗是2V。也就是说，每个连接的电阻都会有一定的电压下降。但我们可以看到所有组件的电压降的总和将是2V，其等同于电压电源的评级。
在数学上，我们可以表达它
通过使用欧姆的法律可以计算各个电压下降
现在，我们可以假设串联电路包括3个电阻，并由9V能量供电。在这里，我们将在通过期间发现不同位置的潜在差异当前整个系列电路。

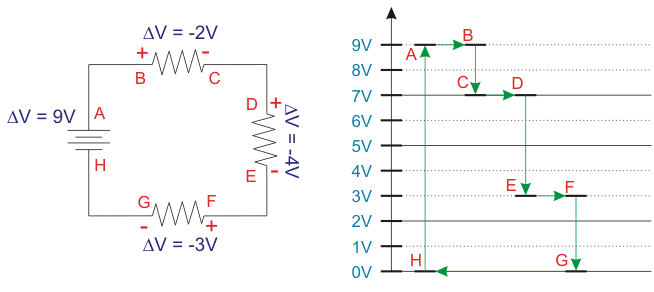

位置标记为下面的电路中的红色。我们知道电流在从正端子到源的负端子的方向上传递。电压或电位差的负迹象表示由于电阻器引起的电位损失。
借助于称为下面示出的电势图的图表，电路中不同点的电势差可以表示。
在该示例中，由于它是较高的潜在终端，所以A = 9V处的电位。H = 0V的电势，因为它是负端子。当电流通过9V电源时，电位9V的电位从H到A.虽然电流在整个外部电路中通过，但充电完全失去该9V。
在这里，这发生在三个步骤中。当电流通过时会出现下降电压电阻器但是当通道通过Mere Mere Wire时，不会发生电压降。所以，我们可以看到积分AB，CD，EF和GH之间;没有电压下降。但在B和C点之间，电压降为2V。
这是源电压9V变为7V。接下来，在点D和E之间，电压下降是4V。此时，电压7V变成3V。最后，在点F和G之间，电压降为3V。此时，电压3V变为0V。
点G和H之间的电路部分，没有能量充电。因此，它希望再次通过外部电路的能量提升。这由电源提供，因为电荷从H到A.
几个电压源串联可以通过采用所有电压源的总和来代替单电压源。但我们必须考虑如下所示的极性。
交流电压源串联
如果是交流电压源串联，可以将电压源添加或组合在一起以形成单个源，条件是连接源的角频率（ω）是相同的。如果串联连接的AC电压源具有不同的角度频率，则可以一起添加它们，提供通过连接源的电流相同。
电压在串联电路中的应用
电压在串联电路中的应用包括：
- 分压器。
- 火警电池。
- 遥控器中的电池，玩具等。
- 在火车，圣诞树等的照明目的。
