RLC系列电路(电路与相量图)

什么是串联RLC电路?

串联RLC电路就是其中之一电阻器,电感器和电容器是串联在a上的吗电压供应。由此产生的电路称为系列RLC电路。串联RLS电路的电路和相量图如下所示。

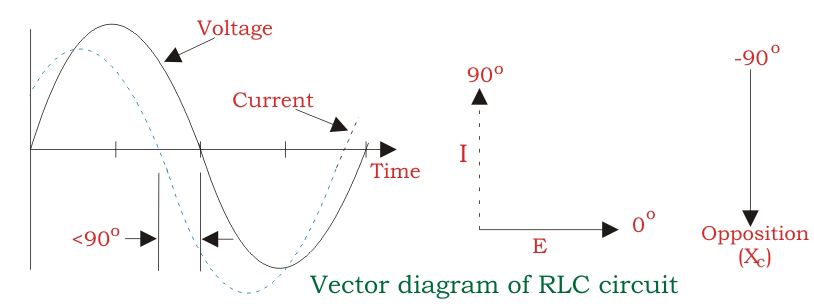

串联RLC电路的相量图

结合电阻、电感和电容的相量图，绘制了串联RLC电路的相量图。在这样做之前，人们应该了解电压和当前的适用于电阻、电容和电感。

1. 1. 1. 电阻器
         在电阻的情况下，电压和电流是同相的，或者说电压和电流的相位角差为零。
      2. 电感器
         在电感器中，电压与电流不相。电压比电流超前90°，换句话说，电压达到最大值，电流达到零90°。
      3. 电容器
         如果是电容，则电流引导电压90°，即电压达到最大值后0°，即电容的相量图与电感的相量图正好相反。

注意:为了记住电压和电流之间的相位关系，学习这个简单的词“CIVIL”，即电容电流引出电压，电压引出电感电流。

RLC电路
为了绘制串联RLC电路的相量图，请遵循以下步骤:

一步——我。串联RLC电路;电阻、电容、电感串联连接;所以，流过所有元件的电流都是相同的，即I_r=我_l=我_c= I.在画相量图时，以电流相量为参考，画在横轴上，如图所示。
步- II。对于电阻器来说，电压和电流是同相的。所以画出电压相量V_R沿相同的轴或方向的电流相量，即V_R与I相对应。
——第三步。我们知道在电感器中，电压引导电流90度，所以画出V_l(电感上的压降)在领先方向垂直于电流相量。
——第四步。如果是电容，电压滞后于电流90°，所以画V_c(通过电容的电压降)垂直于向下的电流相量。
一步- V。为了画出合成图，请画出V_c向上的方向。现在画出合成的V_年代是电压V的矢量和吗_r和V_l- - - - - - V_C。

串联RLC电路的阻抗

串联RLC电路的阻抗Z定义为电路电阻R与电流的相对，感抗, X_l和容抗, X_C。如果感应电抗大于电容电抗，即X_l> X_C，则RLC电路具有滞后相角，且如果容抗大于感性抗，即X_C> X_l然后RLC电路有超前相角，如果电感和电容都是相同的，即X_l= X_C然后电路将表现为纯电阻电路。

我们知道,

代入V值_年代²=(红外)²+(我X_l——我X_C)²

从这个阻抗三角形中:利用毕达哥拉斯定理得到;

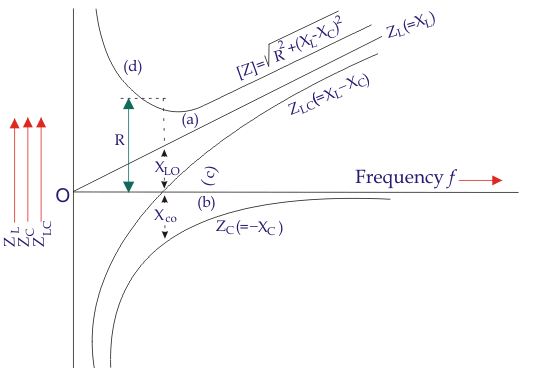

电阻、电抗和阻抗随频率的变化

串联RLC电路中涉及到三种类型的阻抗

1. 电阻,电阻与频率无关，所以它随频率的变化而不变。
2. 感抗,X_l- - - - - -我们知道X_l= 2πfL。所以，电感电抗与频率成正比。所以频率和感应电抗之间的曲线是一条通过中心的直线，如图所示一个。
3. 容抗,X_C- - - - - -由电容电抗公式，X_C所以，电容性电抗随频率成反比。因为净电抗是(X_l- X_C)。画(X)的曲线_l- X_C，首先画出(-X_C)，用曲线表示b然后画出净电抗的曲线，如图所示c。
4. 电路的总阻抗用曲线表示d它是由恒电阻值加到净电抗而得的。
