变压器温度指示器
这些都是精密仪器。温度指示器电源变压器专门设计为保护变压器此外，它的温度指示和冷却控制功能。也就是说，这个装置有三种功能。
- 这些仪表显示油和变压器绕组的瞬时温度。
- 这些还记录了最大的油和绕组的温度升高。
- 这些仪器在允许的温度限制的预定值下工作高温报警。
- 变压器的温度指示器也可以绊倒断路器当油或绕组的温度达到预定极限时，与电力变压器相关联。
- 这些设备还控制了变压器冷却系统。当绕组达到预设的高温时，打开冷却设备，并在通过建立的差速器下降时关闭它。
变压器温度指示器的类型
主要有两种类型的温度指示器变压器。这两种仪器基本上是一样的，但一种用于测油温，另一种用于测绕组温度。还有一种温度指示器常用于电源变压器，这几乎不同，这是远程温度指示器。
变压器的温度指示器类型 -
- 油温指示器（OTI）
- 绕组温度指示器（WTI）
- 远程温度指示器(RTI)
变压器温度指示灯施工
这些指示器设置有传感灯泡。将该传感灯泡放置在变压器罐顶部的口袋中。口袋里充满了变压器油。灯泡通过由两个毛细管组成的柔性连接管连接到仪器壳体。一个毛细管连接到仪器的操作波纹管和另一个到补偿波纹管。补偿光泽补偿环境温度的变化。指针采用钢架固定，钢架通常安装了四个汞开关。这些汞开关的制造和断裂温度可以单独调节。一个水银开关用于操作冷却风扇，一个水银开关用于打开油泵，一个汞开关用于高温报警，最后开关在极高的温度条件下使用最后开关。
除了这些表盘油温度指示器还设有虚拟指针，当温度升高时由主指针推动。当主指针由于温度下降而后退时，虚拟指针保持在主指针的最高温度位置。这表示在预定时间内变压器的最大温升。
油温指示器或OTI
该装置用于测量油顶温度。油温指示器或OTI也用于变压器的保护。
油温指示器工作原理
该装置通过毛细管线到操作机构，利用浸入在灯泡内的液体膨胀来测量顶部油温。一个链接和杠杆机构放大这一运动的圆盘携带指针和水银开关。当操作机构中的液体体积发生变化时，附在毛细管末端的波纹管就会膨胀和收缩。波纹管的这种运动通过杠杆连杆机构传送到变压器温度指示器的指针上。

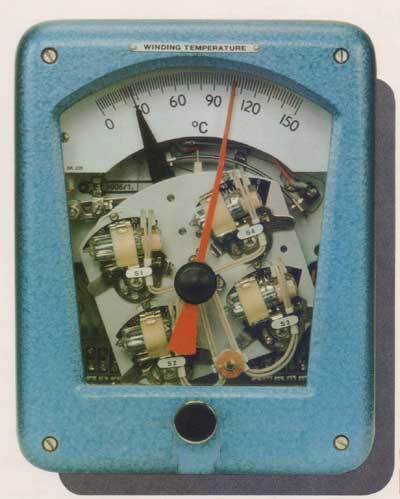

绕组温度指示器或WTI
该装置测量低压和高压绕组温度。绕组温度指示器(WTI)也可用作变压器的保护。
绕组温度指示器工作原理
WTI的基本操作原理与OTI相同。但唯一的区别是，变压器顶盖上的传感灯泡口袋被加热器线圈围绕它加热。该加热器线圈由次要供给电流互感器与变压器绕组有关。因此,当前通过加热器线圈与流过变压器绕组的电流成正比。这是因为没有在绕组内直接测量温度的范围。当变压器的负载增加时，卷绕温度也增加，并且通过感测灯泡感测这种增加的温度，因为加热器圈环绕它。绕组温度指示器的其余工作原理与油温指示器原理相同。
远程温度指示器
精确度电位计安装在仪器盒内部用作变送器，操作电气中继器，用于远程读取测量温度。在一个方案中，发射器直接连接到中继器，另一种方案是将发射机连接到a抵抗性传感器，这将为操作转发器提供直接电流。
