什么是变压器油?

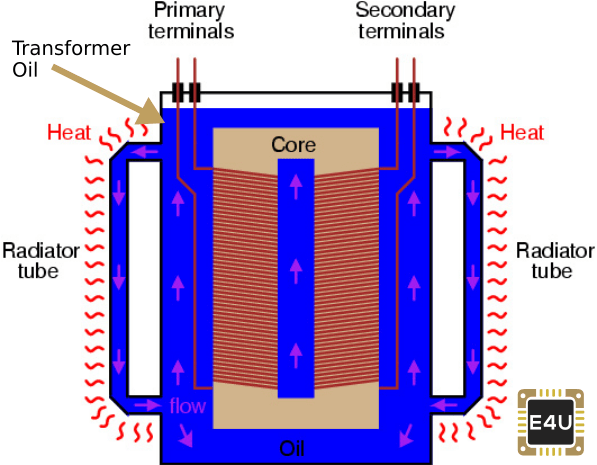

变压器油(又称绝缘油)是一种特殊类型的油，具有优良的电气绝缘性能，在高温下稳定。充油用变压器油电力变压器至隔离，停止弧度和电晕放电，并散发变压器的热量（即充当冷却剂）。

变压器油也用于保护变压器的铁芯和绕组-因为它们完全浸没在油里。绝缘油的另一个重要特性是它能防止纤维素纸绝缘的氧化。变压器油充当大气氧气和纤维素之间的屏障，避免直接接触，从而减少氧化。变压器油的油位通常用a来测量MOG（磁油级别）。

变压器油类型

主要有两个变压器油的种类中使用的变形金刚：

基于石蜡的变压器油
石脑油基变压器油

石脑油比石蜡油更容易氧化。但氧化的产物 - 即污泥 - 在石脑油中比来自P的污泥更易溶 araffin石油。因此，石脑油的油泥不会沉淀在变压器的底部。因此它不阻碍油的对流循环，意味着它不干扰变压器冷却系统。

虽然石蜡油的氧化率低于石脑油，但氧化产物(污泥)不溶，沉淀在罐底。这些污泥妨碍了变压器的冷却系统。

石蜡基油的另一个问题，即它内部的溶解蜡可以导致高度倾点。虽然这不是温暖的气候条件（如印度）的问题。

尽管存在上述缺点，但由于其高可用性，石蜡基油仍在许多国家(如印度)普遍使用。

变压器油性质

在确定绝缘油的使用性能时，应考虑绝缘油的某些特定特性。

变压器油的特性（或参数）是：

电气特性：介电强度，具体电阻，介电损耗系数。
化学性质:含水量、酸度、污泥含量。
物理性能:界面张力、粘度、闪点、倾点。

变压器油的电气性能

变压器油的介电强度

该变压器油的介电强度也称为变压器油的击穿电压(BDV)。击穿电压是通过观察在什么电压下，引发浸没在油中的两个电极之间的线，被一个特定的间隙隔开。一个低BDV的值存在油中水分含量和导电物质的含量。

测量变压器油的BDV，现场一般可提供便携式BDV测量工具。在这个套件中，油被保存在一个锅中，其中一对电极被固定在两个电极之间的间隙为2.5毫米(在某些套件中为4毫米)。现在慢慢地上升电压在电极之间。控制电压上升速率为2kv /s，观察电极间火花启动的电压。这意味着在电压下，变压器油在电极之间的介电强度已被破坏。

将该测量拍摄在同一油样品中3至6次，我们采取了这些读数的平均值。BDV是对变压器油的一个重要和普遍的测试，因为它是油状况的主要指标，它可以在现场轻松进行。

干燥、清洁油的BDV效果优于含水分和其他传导杂质的油。最低变压器油击穿电压或变压器油的介电强度该油在变压器中安全使用时，按30千伏计算。

变压器油比电阻

这是变压器油的另一个重要特性。油的特定抗性是DC的量度电阻在一厘米左右的两边之间^3.块的油。它的单位是特定温度下的欧姆-厘米。与增加在温度该电阻率石油产量迅速下降。

长时间停机后，变压器刚充完电，油温会与环境温度相当，满负荷时，油温会很高，甚至可能高达90度^O.C在过载状态下。因此绝缘油在室温下的电阻率必须很高，在高温下也要有良好的价值。
这就是为什么要测量变压器油的电阻率或电阻率为27^O.答案:C^O.C。

变压器油在90时的最小标准电阻^O.C是35×10^12.欧姆-厘米和27^O.C是1500×10^12.欧姆厘米。

变压器油的介电损耗系数Tan Delta

介电耗散因子也称为损耗因子或Tan Delta变压器油。当绝缘材料放置在电气设备的现场部件和接地部分之间时，泄漏当前将流。由于绝缘材料在本质上是电介质，通过绝缘层的电流理想情况下会使电压升高90^O.。这里的电压意味着设备的实时部分与地面之间的瞬时电压。但实际上，没有绝缘材料是完美的电介质。

因此通过了绝缘子将引导电压小于90的角度少^O.。切小于90度的角度^O.又称介电损耗因子或简称Tan Delta变压器油。更简单地说，通过绝缘的泄漏电流确实有两个分量，一个是电容的或无功的，另一个是电阻的或有功的。同样，从上图中可以清楚地看出，‘δ’的值，也就是损耗角。

如果损失角度很小，那么电阻当前I的组成部分_R.很小，表示绝缘材料的高电阻性。高电阻绝缘是一种良好的绝缘体。因此有希望的损失角度尽可能小。所以我们应该尽量保持tanδ的值越小越好。tanδ的高值表明变压器油中存在污染物。

因此，tanδ与绝缘油电阻率之间存在明显的关系。绝缘油电阻率越低，tan-delta值越大，反之亦然。所以电阻率测试和变压器油的tan delta试验一般不需要为同一块绝缘体或绝缘油。

在一个句子中，可以说Tanδ是一种衡量油的绝缘材料等介电性质的缺陷。

变压器油的化学性质

变压器油含水量

水分或变压器油含水量是非常不可取的，因为它对油的介电性能有不利影响。油中的水分含量也会影响变压器铁芯和绕组的纸绝缘。纸有很强的吸湿性。纸从油中吸收的水分最多，这影响了纸的绝缘性能，并降低了纸的使用寿命。但在负载变压器中，油变得更热，因此水在油中的溶解度增加。

因此，纸弛释放水分而增加变压器油含水量。因此，在测试试验时，油的温度是至关重要的。在氧化过程中，在油中形成酸性酸导致水在油中的溶解度。酸加上水进一步分解油形成更多的酸和水。这种油的降解率增加。我们将油的水含量降至PPM（百万单位）。

按IS-335（1993）推荐，允许油中的水含量高达50ppm。在这种低水平下的水含量的精确测量需要非常复杂的仪器，如库仑kar fisher滴定仪。

变压器油酸度

酸性变压器油是一种有害的财产。如果油变为酸性，则油中的水含量变得更加可溶于油状物。油的酸度会使卷绕纸质绝缘的绝缘性能降低。酸度加速油中的氧化过程。酸还包括在水分存在下铁的生锈。

该变压器油酸度试验可用于测量污染物的酸性成分。我们用中和一克油中所含酸所需的毫克KOH来表示油的酸度。这也被称为中和数。

变压器油的物理性质

变压器油的界面张力

水-油界面的界面张力是测量水-油之间分子引力的方法。单位为达因/厘米或毫牛顿/米。界面张力对于确定极性污染物和腐油产物的存在是非常有用的。良好的新油一般具有较高的界面张力。油氧化污染物降低IFT。

变压器油闪点

变压器油闪点是指油在一定温度下产生的蒸汽足以与空气形成可燃混合物。这种混合物在标准条件下使用火焰时会产生瞬时闪光。闪点很重要，因为它指定了变压器发生火灾的可能性。所以我们希望有一个很高的变压器油的闪点。一般都超过140^O.(> 10^O.)。

变压器油的倾点

它是在标准测试条件下，油开始流动的最低温度。变压器油的倾点是一种宝贵的属性，主要是在气候寒冷的地方。当油温低于倾点时，变压器油会停止对流流动，阻碍变压器的冷却。石蜡基油相比石脑油具有更高的凝点值，但在印度等国，由于气候条件温暖，并不影响石蜡油的使用。变压器油的倾点主要取决于油中蜡的含量。由于石蜡基油含蜡量较大，故其倾点较高。

变压器油的粘度

简而言之，就是变压器油粘度可以说粘度是流动的阻力，在正常情况下。变压器油流动的抵抗意味着变压器内油对流循环的阻塞。好的油应具有低粘度，使其提供对常规油流量的抵抗力，从而不影响变压器的冷却。低变压器油粘度是必不可少的，但同样重要的是，油的粘度应随着温度的降低而尽可能少地增加。温度下降时，每种液体都变得更粘稠。
