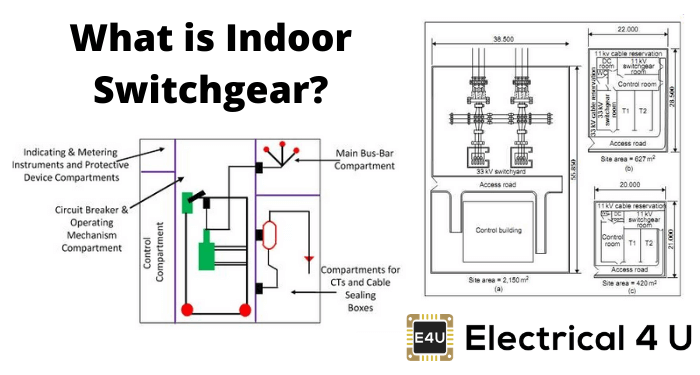

室内开关柜介绍
开关设备是给予单位的广义术语，该装置是整体设备的保护控制和计量类型的组合。切换设备可以采用不同的形式，具体取决于诸如保护器保护，电动机保护，轨道牵引目的，测量值等的应用等种类，例如，安装在一个电力变电站执行各种功能，如输入馈线和变压器单元与母线的连接，使用组合中断短路电流断路器及继电器、开关装置电容器银行的测量,当前的和电压，监测和控制，电池存储等取决于电压水平以及经济可行性，开关柜可以是室内或室外类型。的室内开关设备主要是用于中压也叫MV开关设备并且被封装在一个接地的金属外壳中。电压等级从3 ~ 36千伏可称为中压。然而，近年来，室内开关柜也已成功地应用于高于36千伏的高压。在接下来的章节中，我们将尽量将讨论限制在室内开关柜上。
室内开关柜设计
与室外开关柜相比，室内开关柜大多采用气侵系统或GIS，而不是空气保温系统。GIS应用于土地成本高、空气腐蚀性强、充满灰尘的地方。的开关设备该装置被封闭在一个接地的金属外壳中，四周都有通风和检查的开口。开关柜在气体环境中绝缘。为了绝缘，SF6气体由于其优异的介电性能是优选的。SF6的介电强度约为空气的三倍。与室外系统相比，金属外壳提供额外的安全性。那里有两个室内开关设备的类型在金属外壳划分和切换方式方面:
- 对接工作室内开关柜。
- 金属包覆室内开关设备
。
金属封闭开关设备
开关柜的布置由包含主要中断装置和熔断器的金属片包围在四周，所有设备都被封装在一个中央组件中。门和可拆卸覆盖物提供进入外壳内部的通道。图1为金属封闭型的图像室内开关设备系统。

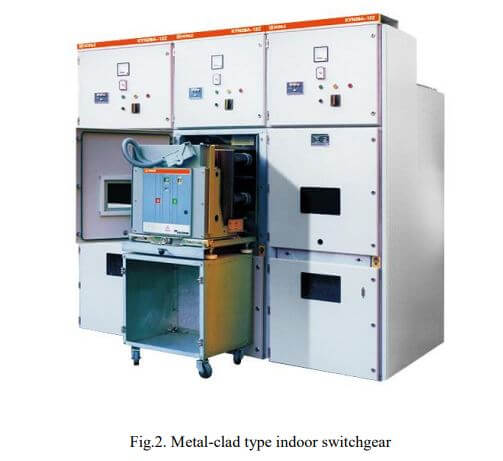

金属包覆开关设备
在金属包壳的开关设备中断路器通常为真空型，可抽出型或抽出型。继电器和计量仪表分别用接地的金属屏障隔离。电压金属包层开关柜的电压等级为4.76kV至38kV，主母线连续额定电压为1.2kA、2kA、3kA和4kA。
通常，所有金属包覆开关设备都是金属封闭的，但所有金属封闭都不是金属包覆开关柜。金属封闭式开关设备与金属包覆相同的电压额定值，但结构更简单。金属包覆开关设备对金属封闭式开关设备有利，因为前者是高度可定制的。
室内开关柜的优点
与室外开关柜相比，室内开关柜系统具有以下优点:
更可靠、更安全。
- 更可靠、更安全。
- 比室外系统占用更少的空间。
- 更容易维护和耐用。
- 较低的运营成本。
- 由于金属外壳接地，降低触电风险。
- 更多的安全。
- 较不容易受到环境条件的影响。
室内开关柜的限制
室内开关柜相对于室外开关柜的主要缺点是安装费用较高。此外，由于经济原因，在高位电压在美国，室外系统或空气绝缘系统在经济上更加可行。
结论
在前几节中，室内开关设备系统并与室外开关柜进行了比较。室内开关柜布置可靠、安全、经济。与户外的同类产品相比，它们具有高度的可定制性和耐用性。它们能够承受恶劣的大气条件。然而，经济可行性和高电压水平限制了室内开关柜系统的使用。
